Kraftsteckschlüssel – Sechskant

1.5" Vierkantantrieb

Die Kontur des Antriebvierkants der Action® Kraftsteckschlüssel ist in den Ecken nach außen gerundet. Dadurch erhält zum einen die Antriebsspindel des Schraubers eine ausgezeichnete Passung. Zum anderen wird dadurch das Drehmoment nicht nur in den Ecken des Kraftsteckschlüssels sondern auch an den Flanken übertragen. Dies erhöht sowohl die Lebensdauer des Kraftsteckschlüssels als auch der Antriebsspindel des Schraubers.

Der Sechskant

Abgerundete Innenecken der Action® Sechskant-Kraftsteckschlüssel bewirken ein gewisses Spiel in den Ecken des Sechskants im Schraubenkopf. Dies führt zu vergrößerter Kraftauflage an den Flanken. Außerdem bewirkt dies, dass der Verschleiß an Schraubenkopf oder Mutterecken reduziert wird.

Anwendungshinweise

Wechseln Sie verschlissene Kraftsteckschlüssel frühzeitig aus.
Gemäß EU-Direktive 2006/42/EG (Maschinenrichtlinie) und EN/ISO 11148-6 dürfen auf Motorwerkzeugen nur Kraftsteckschlüssel verwendet werden.
Halten Sie maschinell drehende Teile niemals mit der Hand fest!

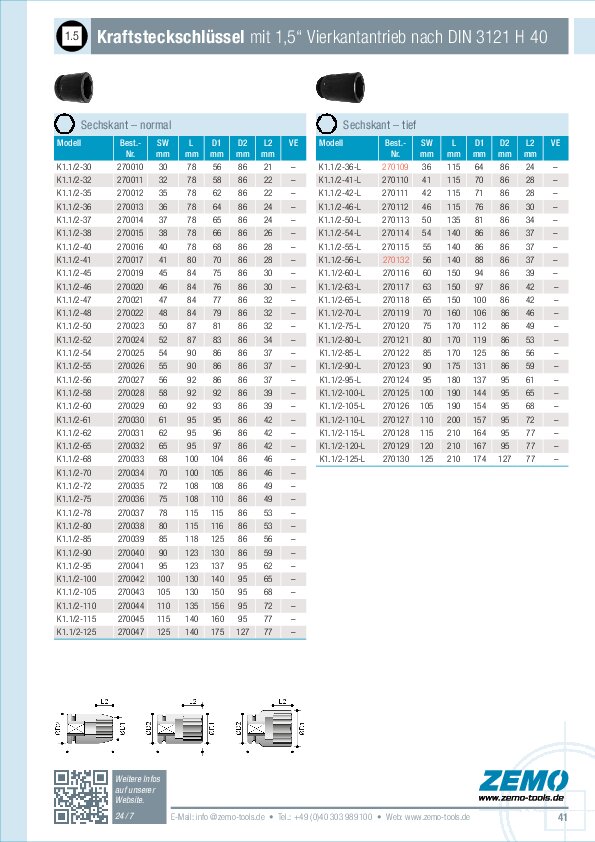

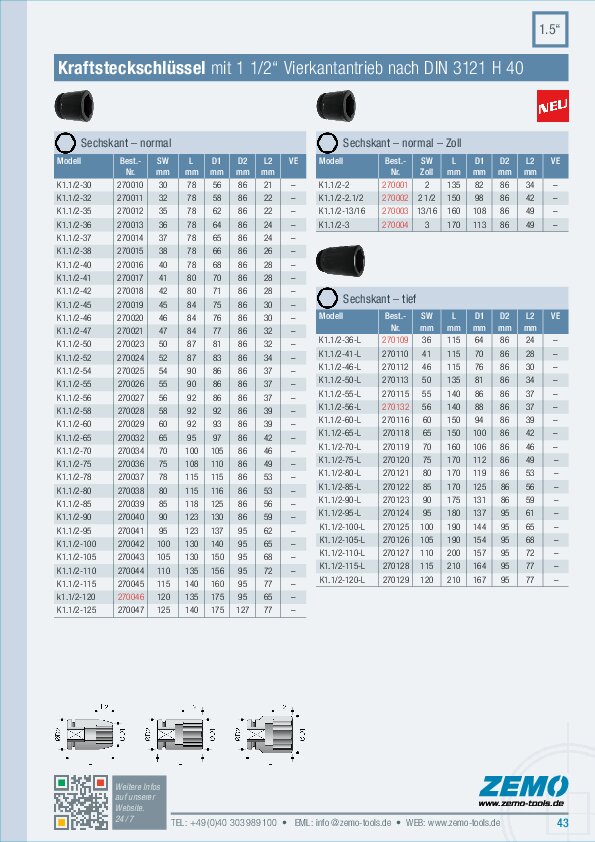

K1.5 – Sechskant – mm

Modell	Art.-Nr.	SW [mm]	L [mm]	D1 [mm]	D2 [mm]	L2 [mm]	VE [Stk]
K1.1/2-30	270010	30	78	56	86	21	–
K1.1/2-32	270011	32	78	58	86	22	–
K1.1/2-35	270012	35	78	62	86	22	–
K1.1/2-36	270013	36	78	64	86	24	–
K1.1/2-37	270014	37	78	65	86	24	–
K1.1/2-38	270015	38	78	66	86	26	–
K1.1/2-40	270016	40	78	68	86	28	–
K1.1/2-41	270017	41	80	70	86	28	–
K1.1/2-42	270018	42	80	71	86	28	–
K1.1/2-45	270019	45	84	75	86	30	–
K1.1/2-46	270020	46	84	76	86	30	–
K1.1/2-47	270021	47	84	77	86	32	–
K1.1/2-50	270023	50	87	81	86	32	–
K1.1/2-52	270024	52	87	83	86	34	–
K1.1/2-54	270025	54	90	86	86	37	–
K1.1/2-55	270026	55	90	86	86	37	–
K1.1/2-56	270027	56	92	86	86	37	–
K1.1/2-58	270028	58	92	92	86	39	–
K1.1/2-60	270029	60	92	93	86	39	–
K1.1/2-65	270032	65	95	97	86	42	–
K1.1/2-70	270034	70	100	105	86	46	–
K1.1/2-75	270036	75	108	110	86	49	–
K1.1/2-78	270037	78	115	115	86	53	–
K1.1/2-80	270038	80	115	116	86	53	–
K1.1/2-85	270039	85	118	125	86	56	–
K1.1/2-90	270040	90	123	130	86	59	–
K1.1/2-95	270041	95	123	137	95	62	–
K1.1/2-100	270042	100	130	140	95	65	–
K1.1/2-105	270043	105	130	150	95	68	–
K1.1/2-110	270044	110	135	156	95	72	–
K1.1/2-115	270045	115	140	160	95	77	–
K1.1/2-125	270047	125	140	175	95	77	–

K1.5 – Sechskant – Zoll

Modell	Art.-Nr.	SW [Zoll]	Länge [mm]	D1 [mm]	D2 [mm]	L2 [mm]	VE [Stk]
K1.1/2-2	270001	2	135	82	86	34	–
K1.1/2-2.1/2	270002	2 1/2	150	98	86	42	–
K1.1/2-13/16	270003	13/16	160	108	86	49	–
K1.1/2-3	270004	3	170	113	86	49	–

K1.5 – Sechskant – tief

Modell	Art.-Nr.	SW [mm]	L [mm]	D1 [mm]	D2 [mm]	L2 [mm]	VE [Stk]
K1.1/2-36-L	270109	36	115	64	86	24	–
K1.1/2-41-L	270110	41	115	70	86	28	–
K1.1/2-42-L	270111	42	115	71	86	28	–
K1.1/2-46-L	270112	46	115	76	86	30	–
K1.1/2-50-L	270113	50	135	81	86	34	–
K1.1/2-54-L	270114	54	140	86	86	37	–
K1.1/2-55-L	270115	55	140	86	86	37	–
K1.1/2-56-L	270132	56	140	88	86	37
K1.1/2-60-L	270116	60	150	94	86	39	–
K1.1/2-63-L	270117	63	150	97	86	42	–
K1.1/2-65-L	270118	65	150	100	86	42	–
K1.1/2-70-L	270119	70	160	106	86	46	–
K1.1/2-75-L	270120	75	170	112	86	49	–
K1.1/2-80-L	270121	80	170	119	86	53	–
K1.1/2-85-L	270122	85	170	125	86	56	–
K1.1/2-90-L	270123	90	175	131	86	59	–
K1.1/2-95-L	270124	95	180	137	95	61	–
K1.1/2-100-L	270125	100	190	144	95	65	–
K1.1/2-105-L	270126	105	190	154	95	68	–
K1.1/2-110-L	270127	110	200	157	95	72	–
K1.1/2-115-L	270128	115	210	164	95	77	–
K1.1/2-120-L	270129	120	210	167	95	77	–
K1.1/2-125-L	270130	125	210	174	127	77	–

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
