Aktueller Hinweis: Sturtevant Richmont hat angekündigt, dass die Modellreihe IDW in Kürze auslaufen wird. Aus bestehendem Lagerbestand kann bis dahin wie gewohnt abverkauft werden.

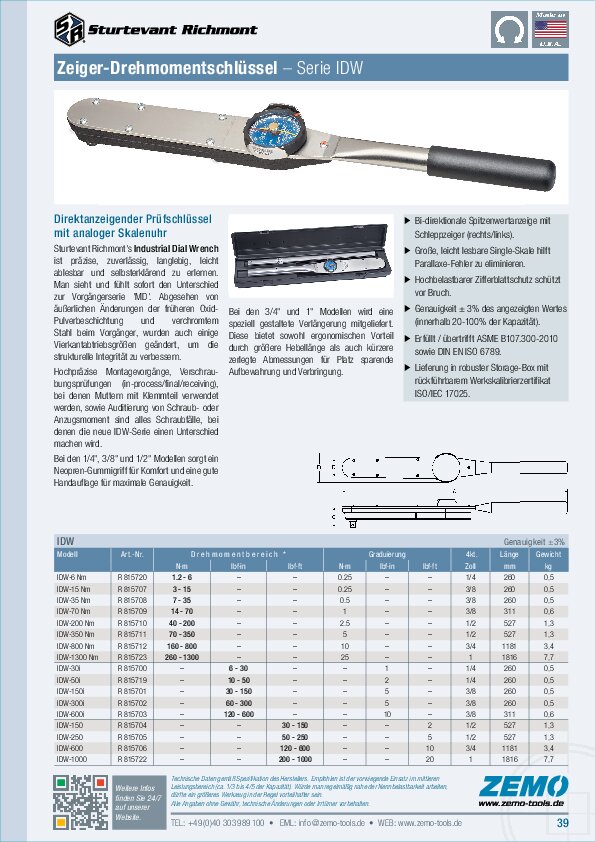

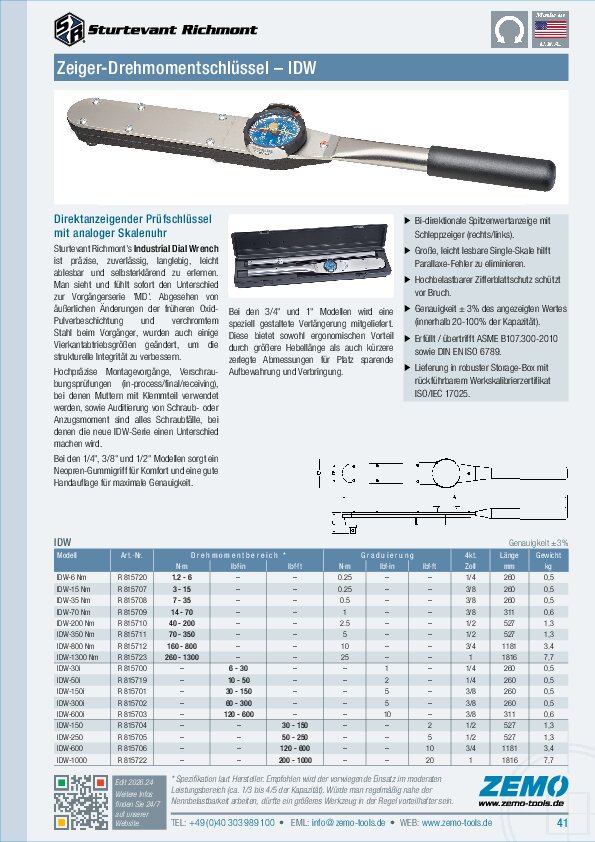

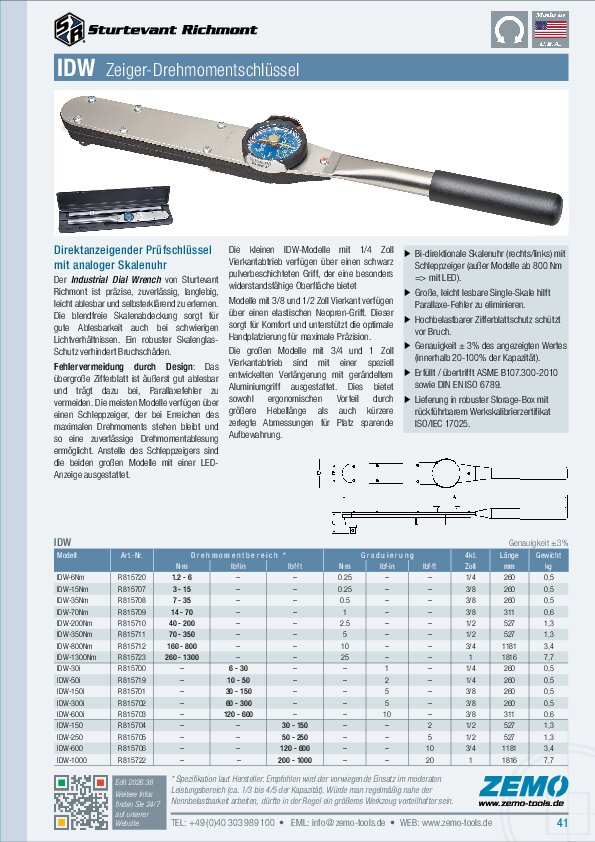

Sturtevant Richmont IDW Drehmomentschlüssel
Kapazität 6 / 15 / 35 / 70 / 200 / 350 / 800 / 1300 Nm
Dial-Typ Drehmomentschlüssel mit großer Skalenuhr
Der Industrial Dial Wrench von Sturtevant Richmont ist präzise, zuverlässig, langlebig, leicht ablesbar und selbsterklärend zu erlernen. Die blendfreie Skalenabdeckung sorgt für gute Ablesbarkeit auch bei schwierigen Lichtverhältnissen. Ein robuster Skalenglas-Schutz verhindert Bruchschäden.
Die kleinen IDW-Modelle mit 1/4 Zoll Vierkantabtrieb verfügen über einen schwarz pulverbeschichteten Griff, der eine besonders widerstandsfähige Oberfläche bietet. Modelle mit 3/8 und 1/2 Zoll Vierkant verfügen über einen elastischen Neopren-Griff. Dieser sorgt für Komfort und unterstützt die optimale Handplatzierung für maximale Präzision.
Die großen Modelle mit 3/4 und 1 Zoll Vierkant sind mit einer speziell entwickelten Verlängerung mit gerändeltem Aluminiumgriff ausgestattet. Dies bietet sowohl ergonomischen Vorteil durch größere Hebellänge als auch kürzere zerlegte Abmessungen für Platz sparende Aufbewahrung.
Fehlervermeidung durch Design
Das übergroße Zifferblatt ist äußerst gut ablesbar und trägt dazu bei, Parallaxefehler zu vermeiden. Die meisten Modelle verfügen über einen Schleppzeiger, der bei Erreichen des maximalen Drehmoments stehen bleibt und so eine zuverlässige Drehmomentablesung ermöglicht. Anstelle des Schleppzeigers sind die beiden großen Modelle mit einer LED-Anzeige ausgestattet.
Features
- Anzeigegenauigkeit ± 3% (innerhalb 20-100% der Kapazität)
- Übertrifft ASME B107.300-2010 sowie DIN EN ISO 6789
- Kraftangriffspunkt-unempfindlich
- Große Skalenuhr für leichtes Ablesen
- Spitzenwert-Schleppzeiger (Modelle ab 800 Nm mit LED)
- Heavy-Duty Einfassung schützt das Skalenglas vor Bruch
- Robustes Gehäuse aus Aluguss und gebürstetem Stahl
Lieferumfang
- Drehmomentschlüssel IDW
- Robuste Kunststoffbox
- Original-Bedienungsanleitung (engl.)
- Rückführbares Werkskalibrierzertifikat (ISO/IEC 17025)
Benefit
- Mit dem Erwerb des Produktes erhalten Sie einen QR-Code zum Download (pdf) unserer deutschen Übersetzung der Bedienungsanleitung, die wir mit Praxis-Tipps ergänzt haben. Oder die BA einfach hier per e-M@il anfordern.
Service / Info
- FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
- FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789
- FAQ: Vergleichsliste frühere Modelle und deren Nachfolger
NATO/BW Katalognummer (NSN/VN)
- 5120-00-117-4832 = R815700 = IDW-30I
- 5120-00-221-7983 = R815706 = IDW-600
- 5120-00-230-6380 = R815701 = IDW-150I
- 5120-00-555-1521 = R815722 = IDW-1000
- 5120-01-707-8065 = R815703 = IDW-600I
Serie IDW – S.I. Modell (Nm)
| Modell | Art.-Nr. | Drehmoment [N·m] | Graduierung | 4kt [Zoll] | Länge [mm] | Gewicht [kg] |
|---|---|---|---|---|---|---|
| IDW-6Nm | R 815720 | 1.2 - 6 | 0.25 | 1/4 | 260 | 0.5 |
| IDW-15Nm | R 815707 | 3 - 15 | 0.25 | 3/8 | 260 | 0.5 |
| IDW-35Nm | R 815708 | 7 - 35 | 0.5 | 3/8 | 260 | 0.5 |
| IDW-70Nm | R 815709 | 14 - 70 | 1.0 | 3/8 | 311 | 0.6 |
| IDW-200Nm | R 815710 | 40 - 200 | 2.5 | 1/2 | 527 | 1.3 |
| IDW-350Nm | R 815711 | 70 - 350 | 5.0 | 1/2 | 527 | 1.3 |
| IDW-800Nm | R 815712 | 160 - 800 | 10 | 3/4 | 1181 | 3.4 |
| IDW-1300Nm | R 815723 | 260 - 1300 | 25 | 1 | 1816 | 7.7 |
Serie IDW – Inch-Pound
| Modell | Art.-Nr. | Drehmoment [lbf·in] | Graduierung | 4kt [Zoll] | Länge [Zoll] | Gewicht [lb] |
|---|---|---|---|---|---|---|
| IDW-30i | R 815700 | 6 - 30 | 1 | 1/4 | 10 1/4 | 1.2 |
| IDW-50i | R 815719 | 10 - 50 | 2 | 1/4 | 10 1/4 | 1.2 |
| IDW-150i | R 815701 | 30 - 150 | 2 | 3/8 | 10 1/4 | 1.2 |
| IDW-300i | R 815702 | 60 - 300 | 5 | 3/8 | 10 1/4 | 1.2 |
| IDW-600i | R 815703 | 120 - 600 | 10 | 3/8 | 12 1/4 | 1.4 |
Serie IDW – Foot-Pound
| Modell | Art.-Nr. | Drehmoment [lbf·ft] | Graduierung | 4kt [Zoll] | Länge [Zoll] | Gewicht [lb] |
|---|---|---|---|---|---|---|
| IDW-150 | R815704 | 30 - 150 | 2 | 1/2 | 20 3/4 | 2.8 |
| IDW-250 | R815705 | 50 - 250 | 5 | 1/2 | 20 3/4 | 2.0 |
| IDW-600 | R815706 | 120 - 600 | 10 | 3/4 | 46 1/2 | 7.5 |
| IDW-1000 | R815722 | 200 - 1000 | 10 | 1 | 71 1/2 | 7.5 |
Spezifikation laut Hersteller. Empfohlen wird der vorwiegende Einsatz im moderaten Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte in der Regel ein größeres Werkzeug vorteilhafter sein. Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
GTIN (EAN)
- 4260667412684 = R815712 = IDW-800NM
- 4260667412691 = R815711 = IDW-350NM
- 4260667412707 = R815710 = IDW-200NM
- 4260667412714 = R815709 = IDW-70NM
- 4260667412721 = R815708 = IDW-35NM
- 4260667412738 = R815707 = IDW-15NM
- 4260667412745 = R815720 = IDW-6NM
- 4260667412776 = R815723 = IDW-1300NM
