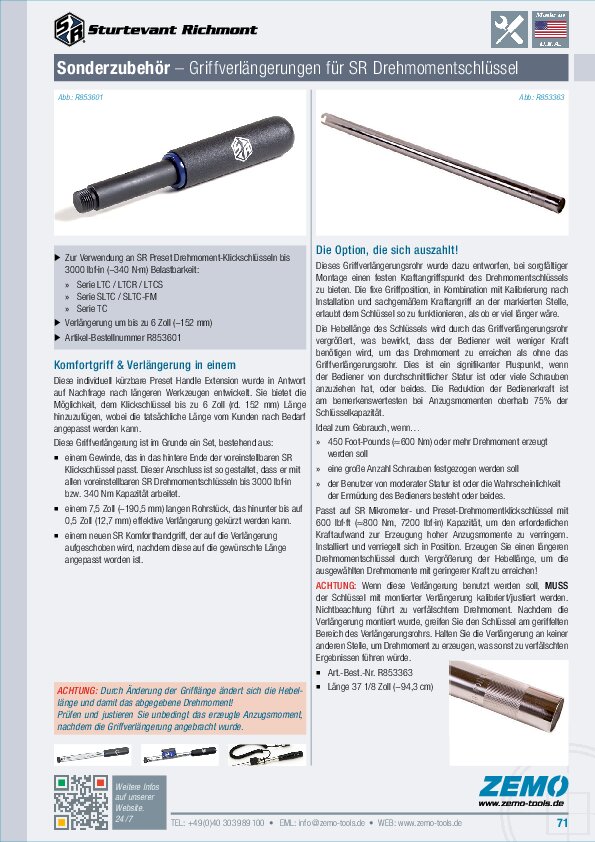

Sturtevant Richmont Preset Griffverlängerung

Komfortgriff & Verlängerung

für SR Preset-Drehmomentschlüssel bis 340 Nm (3000 lbf·in)



Diese anpassbare "Griff-Verlängerung" wurde in Antwort auf Nachfrage nach längeren Werkzeugen entwickelt. Die Grip-Extension bietet die Möglichkeit, dem SR Preset-Drehmomentschlüssel bis zu 6 Zoll (~152 mm) Länge hinzuzufügen, wobei die tatsächliche Länge vom Kunden nach Bedarf individuell angepasst werden kann.



Es handelt sich um einen Adaptergriff mit Gewinde und demselben Komfort-Griff wie bei den LTC/LTCR/LTCS Preset-Drehmomentschlüsseln. Dieser Adapter ist ausgelegt für die SR Preset-Drehmomentschlüssel mit einer Kapazität von 3000 lbf·in (340 Nm) und kleiner.



Diese Griffverlängerung wird vormontiert geliefert; sie ist im Grunde genommen ein Bausatz, bestehend aus:



  • einem Gewindeadapter, der an der Rückseite Ihres SR-Drehmomentschlüssels unter Verwendung des vorhandenen Stützgewindes angebracht wird;
  • einem 7,5 Zoll (~190,5 mm) langen Rohrstück, das hinunter bis auf 0,5 Zoll (12,7 mm) effektive Verlängerung gekürzt werden kann;
  • einem SR-Komfortgriff, der über die Griffverlängerung geschoben wird, nachdem Sie sie angepasst haben.



ACHTUNG:



Durch Änderung der Grifflänge ändert sich die Hebellänge und damit das abgegebene Drehmoment. Überprüfen Sie unbedingt die Einstellung des Drehmomentschlüssels nach dem Anbringen der Griffverlängerung und passen es entsprechend an.





Beschaffenheit



Der Außengriff der (S)LTC-Schlüssel (Limiting Torque Control) besteht aus PVC-Schaum. Der fest voreinstellbare Klick-Drehmomentschlüssel wird mit einem Innen- und einem Außengriff geliefert. Der Innengriff ist in Sturtevant-Richmont-Blau gehalten, und Sie können einen kleinen Teil des Innengriffs sehen, was ihm ein elegantes Aussehen verleiht.

Der Innengriff ist aus Plastisol gefertigt und hat eine Durometer-Einstufung von A65 ±5. Der Komfortfaktor des Außengriffs verdankt seine Eigenschaften der PVC-Schaumkonstruktion. Laut Durometer hat er einen Shore-Wert von A53 ±5.

Der etwas weichere Griff über dem härteren Griff bietet eine hervorragende Griffkontrolle und macht das Werkzeug sehr komfortabel in der Hand der Anwender.



 Bestelldaten



  • R853601 = Preset Handle Extension






Kompatible Produkte



  • Preset Klickschlüssel Serie LTC – bis 3000i / 340 Nm
  • Preset Klickschlüssel Serie LTCR – bis 3000i / 340 Nm
  • Preset Klickschlüssel Serie LTCS – bis 3000i / 340 Nm
  • Preset Klickschlüssel Serie SLTC – bis 3000i / 340 Nm
  • Preset Klickschlüssel Serie SLTC-FM – bis 3000i / 340 Nm
  • Preset Klickschlüssel Serie TC – Modelle R810250...R810255
