Industriewerkzeuge
Drehmomentsysteme

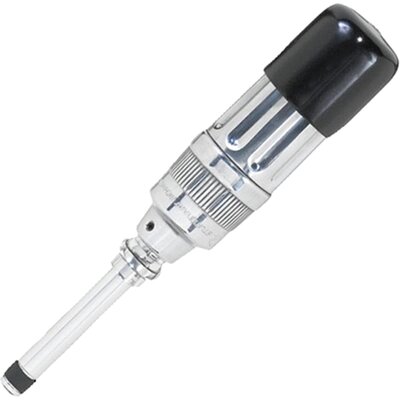

Sturtevant Richmont RotoTorq CAL Drehmomentschraubendreher

Kapazität 400 cNm // 36 lbfin // 40 kgfcm

Drehmomentschraubendreher mit Dual-Mikrometerskale und Überlaufkupplung



Kunden auf der ganzen Welt loben den SR-Drehmomentschraubendreher als den absolut besten der Welt. Warum? Fangen wir ganz von vorne an.



Frank Livermont, Gründer der Richmont Incorporated (und früher Ingenieur bei Lockheed Martin), erfand den Drehmomentschraubendreher. Schon früh wollte Cleco das Patent kaufen. Livermont weigerte sich jedoch. Also machte Cleco ihm ein Angebot, das er nicht ablehnen konnte. Sie kauften die Firma.



Cleco machte die Limited-Slip-Kupplung berühmt; diese Bekanntheit verdanken sie dem erfinderischen Frank Livermont.



Das Design hat sich seit 1944, als Livermont den Drehmomentschraubendreher patentieren ließ, nicht wesentlich verändert. Warum hat es sich nicht verändert? Weil Livermont es auf Anhieb richtig gemacht hat!



Heute ist der Roto-Torq CAL-30 ein Klassiker. Und Sturtevant Richmont's CAL-36 Drehmomentschraubendreher ist sein direkter Nachfolger. Mit seiner Doppelskale, der verblüffenden Haltbarkeit und vielgerühmten Benutzerfreundlichkeit ist er seit Jahrzehnten erste Wahl für viele, viele Anwender – aus guten Gründen!

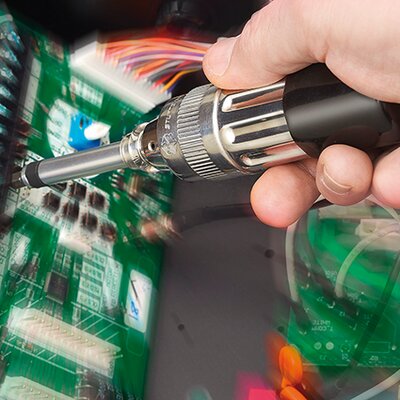

Die einstellbaren CAL Schraubendreher sind für jegliche Anwendung ideal, wo zum einen hohe Wiederholgenauigkeit bei kleinen Drehmomenten verlangt ist, und zum anderen ausgezeichnete Haltbarkeit und vielseitige Verwendbarkeit erforderlich sind – sei es nun bei hochpräzisen Montagen im Elektronikbereich oder bei elektromechanischen Reparaturen. Der schlanke Schaft erleichtert das Erreichen schwer zugänglicher Schraubstellen.



Entlang einer Mikrometerskale am Schaft wird das gewünschte Drehmoment eingestellt und ist in jeder Raste gegen unbeabsichtigtes Verstellen arretierbar. Eine Überlaufkupplung verhindert zuverlässig ein "Überziehen". Die Reaktionsmoment unterbindende Konstruktion erhöht die Wiederholgenauigkeit. Der CAL Schraubendreher ist sowohl für Rechts- als auch für Linkslauf geeignet. Es können alle Standard-Bits mit 1/4" Sechskant-Aufnahme nach DIN 3126 C 6,3 verwendet werden.



Leistungsmerkmale



  • Konform DIN EN ISO 6789 sowie ASME B107.14M

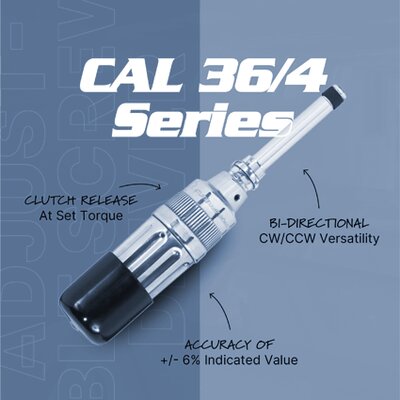

  • Wiederholgenauigkeit ± 6% des eingestellten Wertes
  • Überlaufkupplung
  • Rechts-/Linkslauf
  • Doppelskale (lbf·in / N·m)
  • Standard-Bitaufnahme 6.35 mm (1/4 Zoll)
  • Gehäuse und Schaft aus Aluminium



Lieferumfang



  • Drehmomentschraubendreher CAL
  • Original-Bedienungsanleitung (engl.)
    PLUS: deutsche Übersetzung (pdf) per E-Mail anfordern
  • Rückführbares Werkskalibrierzertifikat






Optionen



  • Um für Servicearbeiten stets eine Vielzahl gängiger Schrauberbits parat zu haben, können Sie den RotoTorq CAL auch als 29-teiligen oder als 6-teiligen Satz in einer robusten Kunststoffbox erhalten (s. RotoTorq KIT)

  • R810017 = CAL-36/4 mit Kalibrierzertifikat in Nm






Service / Info



  • PDF: Bedienungsanleitung deutsch (pdf) einfach @ anfordern
  • PDF: Teileliste 810587-F / 810477-D

  • Fragen zum Produkt? Benötigt Ihr Sturtevant Richmont Drehmomentschraubendreher eine Prüfung? Kalibrierung? Reparatur?
    Rufen Sie uns gern an. Oder e-Mailen Sie...






NATO/BW Freigabe (NSN/VN)



  • 5120-00-021-2041 = CAL-36/4
RotoTorq CAL
Modell Art.-Nr. Drehmoment [lbf·in] Drehmoment [N·m] Drehmoment [kgf·cm] Graduierung [lbf·in] Graduierung [N·m] Graduierung [kgf·cm] Länge [mm] Gewicht [kg]
CAL 36/4 R 810587 7 - 36 0.8 - 4 2 0.2 197 0.22
CAL 40 R 810477 8 - 40 2 197 0.22

In der Tabelle angegeben ist die vom Hersteller angegebene Spezifikation. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.



Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.






GTIN (EAN)



  • 4260667410192 = R810587 = CAL-36/4
  • 4260667412677 = R810477 = CAL-40
