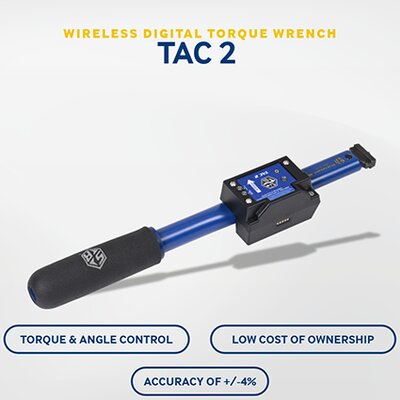

Sturtevant Richmont TAC2 Drehmoment-Drehwinkelschlüssel

Kapazität 17 / 34 / 85 / 200 Nm

Fest einstellbarer Funk-Drehmomentschlüssel mit Winkelkontrolle und Ladestation



Der TAC2 bietet eine präzise Drehmoment- und Winkelüberwachung mit zwei Betriebsmodi: Peak und Torque Angle Monitoring (TAM). Der TAC2 verfügt über ein akustisches Klicken, wenn das voreingestellte Drehmoment erreicht ist, eine grüne LED, wenn die Spezifikationen erfüllt sind, und eine rote LED, wenn dies nicht der Fall ist. Die Werkzeuge sind langlebig und mit einer pulverbeschichteten Oberfläche versehen. Darüber hinaus übermitteln sie drahtlos Berichte mit Zeit- und Datumsstempel und sind mit verschiedenen Controllern kompatibel, wobei sie eine Drehmomentgenauigkeit von ± 4 % bieten.

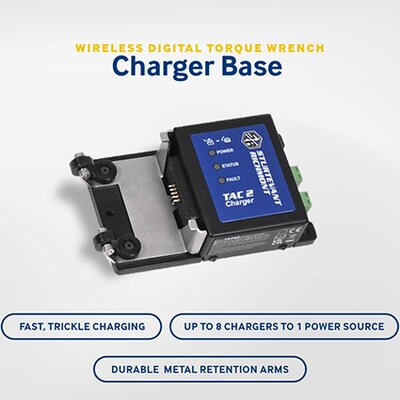

Die neue Ladestation ermöglicht Schnell- und Erhaltungsladen. Bis zu 8 Stationen können an eine einzige Stromquelle angeschlossen werden. Sie verfügt über LEDs für den Ladezustand, den Batteriezustand und Fehlermeldungen und ist mit langlebigen Metallhalterungen für eine einfache Montage ausgestattet.



Verschiedene Lademöglichkeiten



Es bestehen mehrere Möglichkeiten zur Stromversorgung der Ladestation, die sich an Ihre Gegebenheiten anpassen lassen. Die Standardmethode verwendet ein Netzteil, das an die Ladestation und dann an eine Steckdose angeschlossen wird. Für die direkte Integration mit unseren Controllern kann ein 24-VDC-Kabel verwendet werden, um die Ladestation direkt mit Strom zu versorgen. Optional ist ein Daisy-Chain-Kabel erhältlich, mit dem Sie bis zu 8 Ladestationen an eine einzige Stromquelle anschließen können. Alle Kabel können Sie separat erwerben.



Highlights des TAC2



  • Hör- und fühlbares "Klicken", wenn das voreingestellte Drehmoment erreicht ist.
  • 2 Betriebsmodi: Spitzenwert (PEAK) und Drehmoment-Winkelüberwachung (TAM).
  • TAC-Werkzeuge können zu TAC2-Werkzeugen aufgerüstet werden.
  • Die neue Ladestation macht einen Batteriewechsel überflüssig.
  • Misst Drehmoment und Winkel und gibt ein hörbares Klicken aus, wenn das Drehmoment erreicht ist.
  • Grüne LED-Anzeige, wenn Drehmoment oder Winkel erreicht ist.
  • Rote LED-Anzeige, wenn das Drehmoment oder der Winkel außerhalb der Spezifikation liegt.
  • Kabellose Anzeige der Ergebnisse mit Zeit- und Datumsstempel und Grafik in Echtzeit.
  • Blaue LED blinkt, wenn das Werkzeug ausgewählt ist, und leuchtet, wenn die Charge abgeschlossen ist.
  • Vollständig kompatibel mit Global 400, Global 400MP und dem TCV-e2.
  • Drehmomentgenauigkeit von ± 4% oder besser des voreingestellten Wertes von 20-100% der Kapazität.
  • Erfüllt oder übertrifft die Anforderungen von ASME B107.300-2010 und ISO 6789.
  • Einfaches Koppeln (Anlernen) des Werkzeugs an den Controller über den Netzschalter.
  • Bei Verwendung von Standard-SR-Wechselköpfen ist aufgrund des einheitlichen Mittenabstands keine Änderung der Kalibrierung des Werkzeugs erforderlich.



Highlights der Ladestation



  • Ermöglicht die Schnell- und Erhaltungsladung von TAC2-Werkzeugen.
  • Bis zu 8 Ladestationen können von einer Quelle versorgt werden.
  • Die Ladestation kann über einen AC-Adapter, eine 24-V-DC-Versorgung oder über die Steuergeräte Global 400 und Global 400MP mit Strom versorgt werden.
  • Die Ladestation zeigt den Ladestatus, den Zustand der Batterie und eine Fehlermeldung über ein LED-System an.
  • Langlebige Metallhaltearme.
  • Einfaches Anlernen des Geräts an das Steuergerät über die "Learn"-Taste.
  • Kann horizontal oder vertikal montiert werden.






Optionen / Zubehör



  • Ladestation 'Base Unit' für TAC2 # R22200
  • AC Netzteil
  • 24VDC Kabel
  • Daisy Chain Kabel

  • TAC2-Bundle: enthält TAC2-Drehmomentschlüssel, Ladestation und Netzkabel mit Netzteil.
    - R80912B / TAC2-150i Bundle
    - R80913B / TAC2-300i Bundle
    - R80914B / TAC2-750i Bundle
    - R80915B / TAC2-1800i Bundle
    - R80921B / TAC2-1800i-Ergo Bundle

  • Inkl. rückführb. Werkskalibrierzertifikat (NIST), wenn ab Werk voreingestellt bestellt wird. Sturtevant Richmont's Kalibrierlabor ist nach ISO/IEC 17025 sowohl für Drehmoment als auch für Winkel akkreditiert.

  • Auswechselbare Werkzeugköpfe mit Schwalbenschwanz






Service / Info





  • Fragen zum Produkt? Benötigt Ihr Sturtevant Richmont Drehmomentschlüssel eine Prüfung? Kalibrierung? Reparatur?
    Rufen Sie uns gern an. Oder e-Mailen Sie...
TAC2
Modell Art.-Nr. Drehmoment [lbf·in] Drehmoment [N·m] Wkzg-Aufn Länge [mm] Griff
TAC2 150i R 810912 30 - 150 3.4 - 17 Dovetail 183 Soft
TAC2 300i R 810913 60 - 300 6.8 - 34 Dovetail 229 Soft
TAC2 750i R 810914 150 - 750 17 - 85 Dovetail 326 Soft
TAC2 1800i R 810915 360 - 1800 41 - 203 Dovetail 411 Soft
TAC2 1800i ERGO R 810921 360 - 1800 41 - 203 Dovetail 522 Soft

In der Tabelle angegeben ist die vom Hersteller angegebene Spezifikation. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.



Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
