Preset Klick-Drehmomentschlüssel für Rechts-/Linkslauf
Bidirektionale Version der Modellreihe QSP. Mit einem einzigen Drehmomentschlüssel können beide Drehrichtungen (im Uhrzeigersinn/gegen den Uhrzeigersinn) angezogen werden. Für Werkstatt und Serienfertigung gleichermaßen geeignet.
Das eingestellte Drehmoment kann nicht ohne Einstellwerkzeug (separat erhältlich) verändert werden. Dadurch wird verhindert, dass ein Bediener das Drehmoment versehentlich oder unbefugt verändert. Ein deutlich wahrnehmbares Klicken signalisiert das Erreichen des eingestellten Drehmoments und damit das Ende des Anziehvorgangs.
* Nur das Modell B...400N verfügt über einen Metallgriff mit gerändelter Oberfläche, die übrigen Modelle haben einen ergonomisch geformten Kunststoff-Handgriff. Die Einkerbung zeigt den optimalen Kraftangriffspunkt.
Features Typ BQSP
Features Typ BCSP
Lieferumfang
Benefit
Optionen / Zubehör / Ersatz
Service / Info

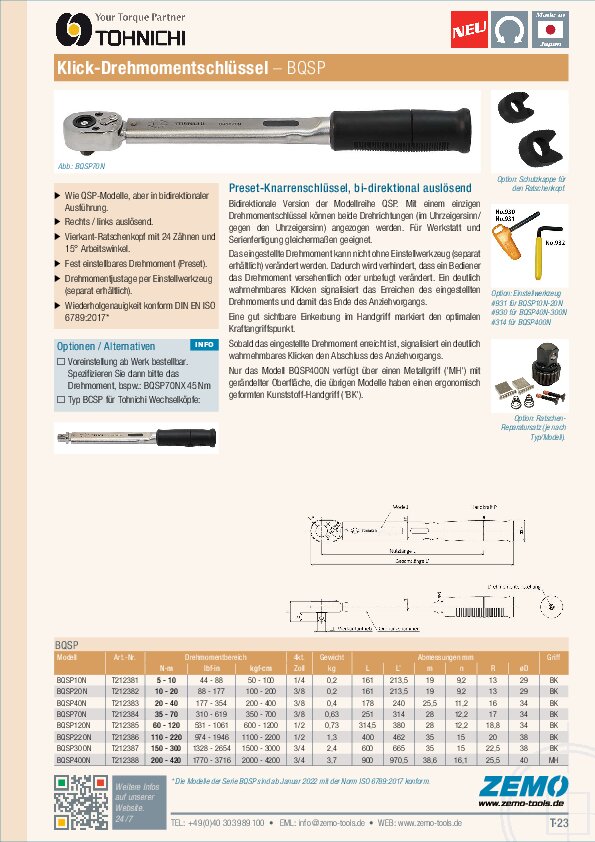

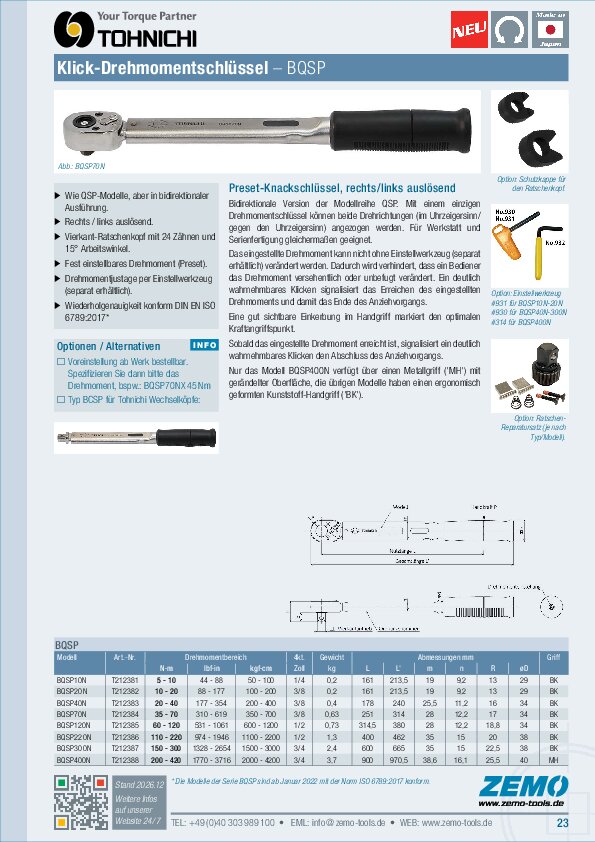

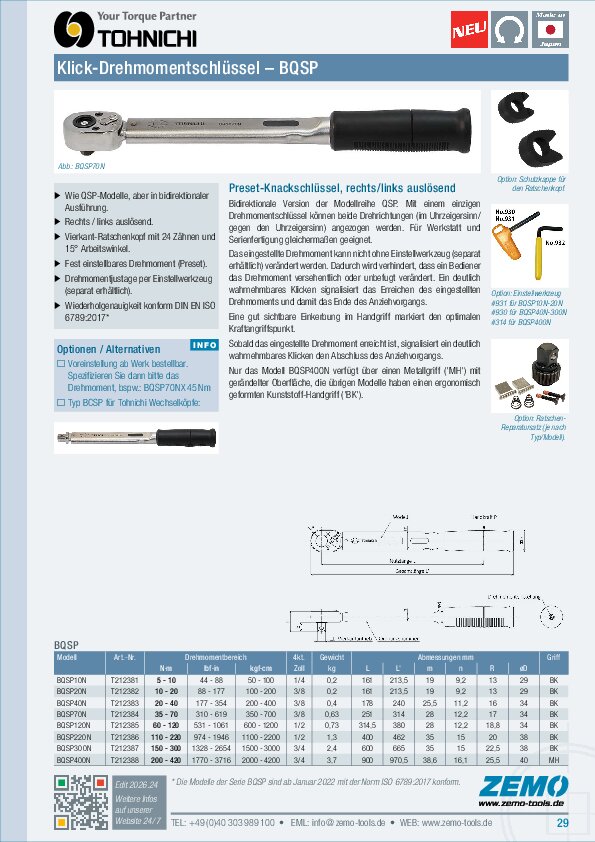

| Modell | Art.-Nr. | Drehmoment [N·m] | Drehmoment [lbf·in] | Drehmoment [kgf·cm] | 4kt [Zoll] | Länge [mm] | Gewicht [kg] | Griff |
|---|---|---|---|---|---|---|---|---|
| BQSP10N | T212381 | 5 - 10 | 44.3 - 88.5 | 50 - 100 | 1/4 | 214 | 0.2 | BK |
| BQSP20N | T212382 | 10 - 20 | 88.5 - 177 | 100 - 200 | 3/8 | 214 | 0.2 | BK |
| BQSP40N | T212383 | 20 - 40 | 177 - 354 | 200 - 400 | 3/8 | 240 | 0.4 | BK |
| BQSP70N | T212384 | 35 - 70 | 310 - 619 | 350 - 700 | 3/8 | 314 | 0.63 | BK |
| BQSP120N | T212385 | 60 - 120 | 531 - 1061 | 600 - 1200 | 1/2 | 380 | 0.73 | BK |
| BQSP220N | T212386 | 110 - 220 | 974 - 1946 | 1100 - 2200 | 1/2 | 462 | 1.3 | BK |
| BQSP300N | T212387 | 150 - 300 | 1328 - 2654 | 1500 - 3000 | 3/4 | 665 | 2.4 | BK |
| BQSP400N | T212388 | 200 - 420 | 1770 - 3716 | 2000 - 4200 | 3/4 | 971 | 3.7 | MH |

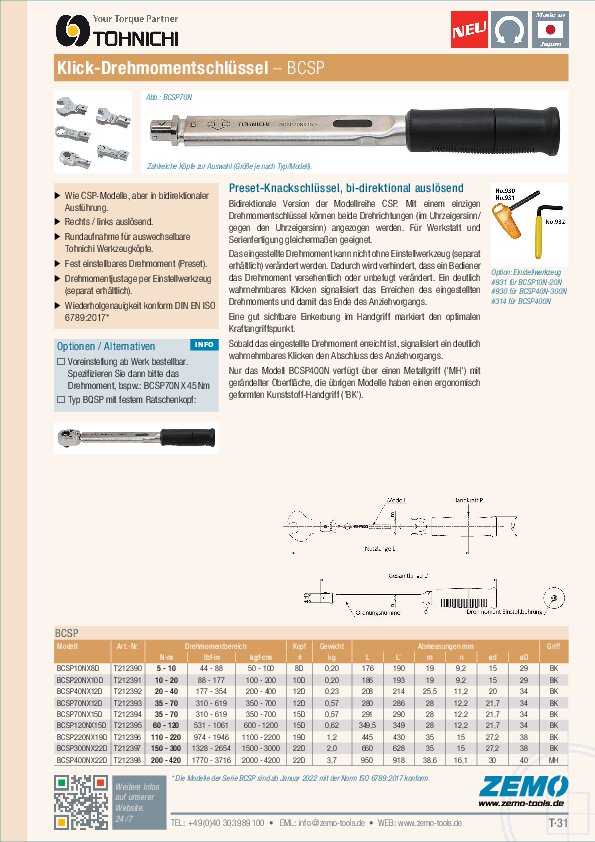

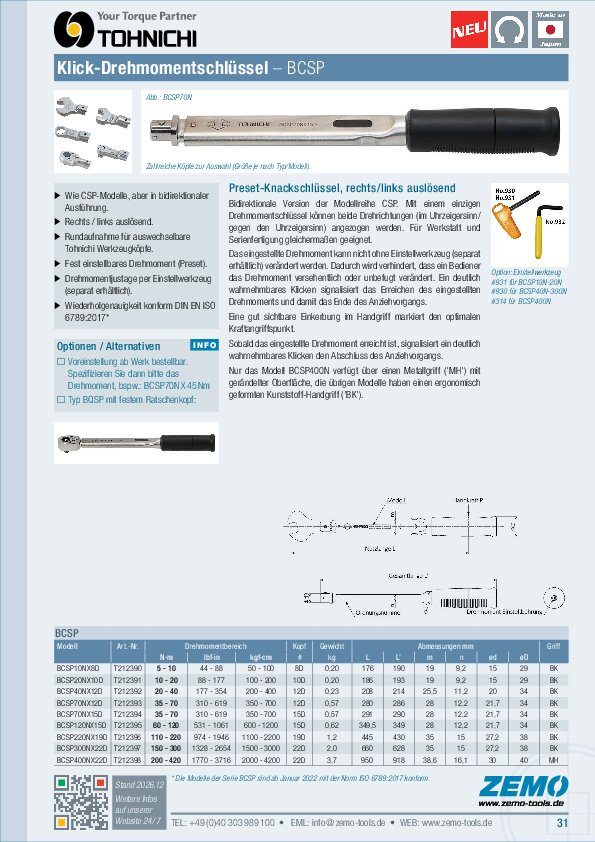

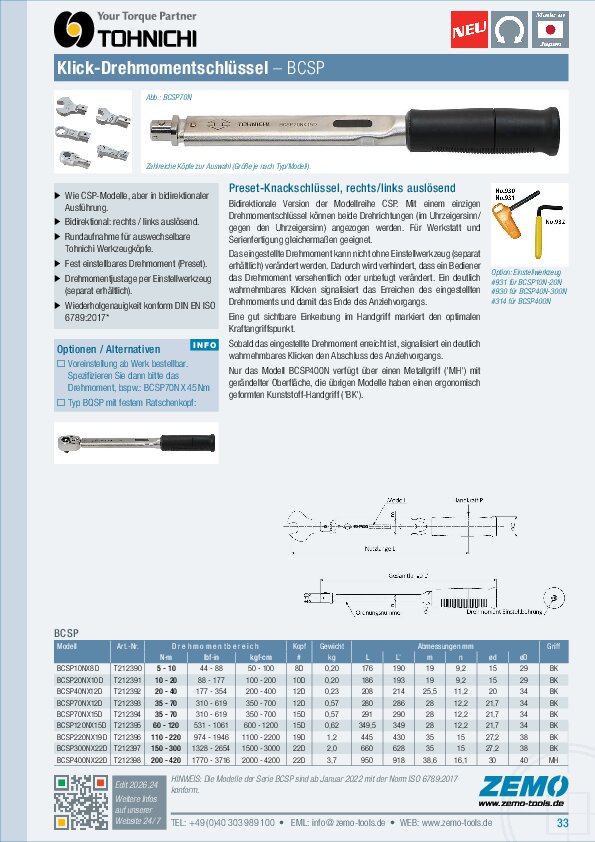

| Modell | Art.-Nr. | Drehmoment [N·m] | Drehmoment [lbf·in] | Drehmoment [kgf·cm] | Kopf [Ø] | Länge [mm] | Gewicht [kg] | Griff |
|---|---|---|---|---|---|---|---|---|
| BCSP10NX8D | T212390 | 5 - 10 | 44.3 - 88.5 | 50 - 100 | 8D | 190 | 0.20 | BK |
| BCSP20NX10D | T212391 | 10 - 20 | 88.5 - 177 | 100 - 200 | 10D | 193 | 0.20 | BK |
| BCSP40NX12D | T212392 | 20 - 40 | 177 - 354 | 200 - 400 | 12D | 214 | 0.23 | BK |
| BCSP70NX12D | T212393 | 35 - 70 | 310 - 619 | 350 - 700 | 12D | 286 | 0.57 | BK |
| BCSP70NX15D | T212394 | 35 - 70 | 310 - 619 | 350 - 700 | 15D | 290 | 0.57 | BK |
| BCSP120NX15D | T212395 | 60 - 120 | 531 - 1061 | 600 - 1200 | 15D | 349 | 0.62 | BK |
| BCSP220NX19D | T212396 | 110 - 220 | 974 - 1946 | 1100 - 2200 | 19D | 430 | 1.2 | BK |
| BCSP300NX22D | T212397 | 150 - 300 | 1328 - 2654 | 1500 - 3000 | 22D | 628 | 2.0 | BK |
| BCSP400NX22D | T212398 | 200 - 420 | 1770 - 3716 | 2000 - 4200 | 22D | 918 | 3.7 | MH |
Die Modelle der Serie BQSP / BCSP sind ab Januar 2022 mit der Norm ISO 6789:2017 konform. Griffausführungen: 'BK' = schwarzer Kunststoff, 'MH' = gerändelter Metallgriff.
Umrechnungshilfe:
Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Modell in der Regel ratsamer sein. Technische Daten gemäß Spezifikation des Herstellers. Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
