Tohnichi CDB-S Drehmomentschlüssel

Kapazität 7 / 14 / 25 / 50 / 100 / 200 / 300 / 420 Nm

Zeiger-Drehmomentschlüssel für auswechselbare Köpfe

Kostengünstiger Drehmomentschlüssel mit je nach Anwendung austauschbarem Aufsatz. Breiter Drehmomentbereich, hohe Genauigkeit, geringes Gewicht, große und leicht ablesbare Skale, standardmäßig mit Schleppzeiger zur Erfassung von Drehmoment-Spitzenwerten. Am Handgriff ist der optimale Kraftangriffspunkt durch eine Markierung gekennzeichnet.

Dank der beweglichen Skale kann der Zeiger auch zunächst auf den gewünschten Drehmomentwert eingestellt werden, so dass er beim Abschluss des Anziehvorgangs auf "0" weist. Um Beschädigungen an externen Gegenständen zu vermeiden, ist die Skalenuhr mit einer umlaufenden Schutzabdeckung versehen (außer Modell 300N, 420N).

Features Typ CDB-S

Große Messuhr für leichtes Ablesen
Geeignet für beide Drehrichtungen – rechts/links
Anzeigegenauigkeit ± 3%
Rundaufnahme für auswechselbare Werkzeugköpfe von Tohnichi
Schleppzeiger zum sicheren Erkennen des Spitzenwertes

Features Typ SCDB-S

wie CDB-S, jedoch für auswechselbare Werkzeugköpfe mit Rechteckaufnahme 9x12 bzw 14x18 mm
Kapazität 25 / 50 / 100 / 200 Nm
Nur mit S.I. Skale (Nm) erhältlich

Lieferumfang

Drehmomentschlüssel
Werkskalibrierzertifikat ISO/JCSS*
Original-Bedienungsanleitung (engl.)
PLUS: deutsche Übersetzung (pdf) einfach @ anfordern

Optionen / Zubehör

Imperiale Skale optional (nur Typ CDB-S)
Metrische Skale auf Anfrage (nur Typ CDB-S)
Justierwerkzeug #316

Alternative Produkte

Typ DB-S:
- wie CDB-S, jedoch mit starrem Vierkantabtrieb
- Kapazität 1.5 / 3 / 6 / 12 / 25 / 50 / 100 / 200 / 280 / 420 Nm

Service / Info

FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789

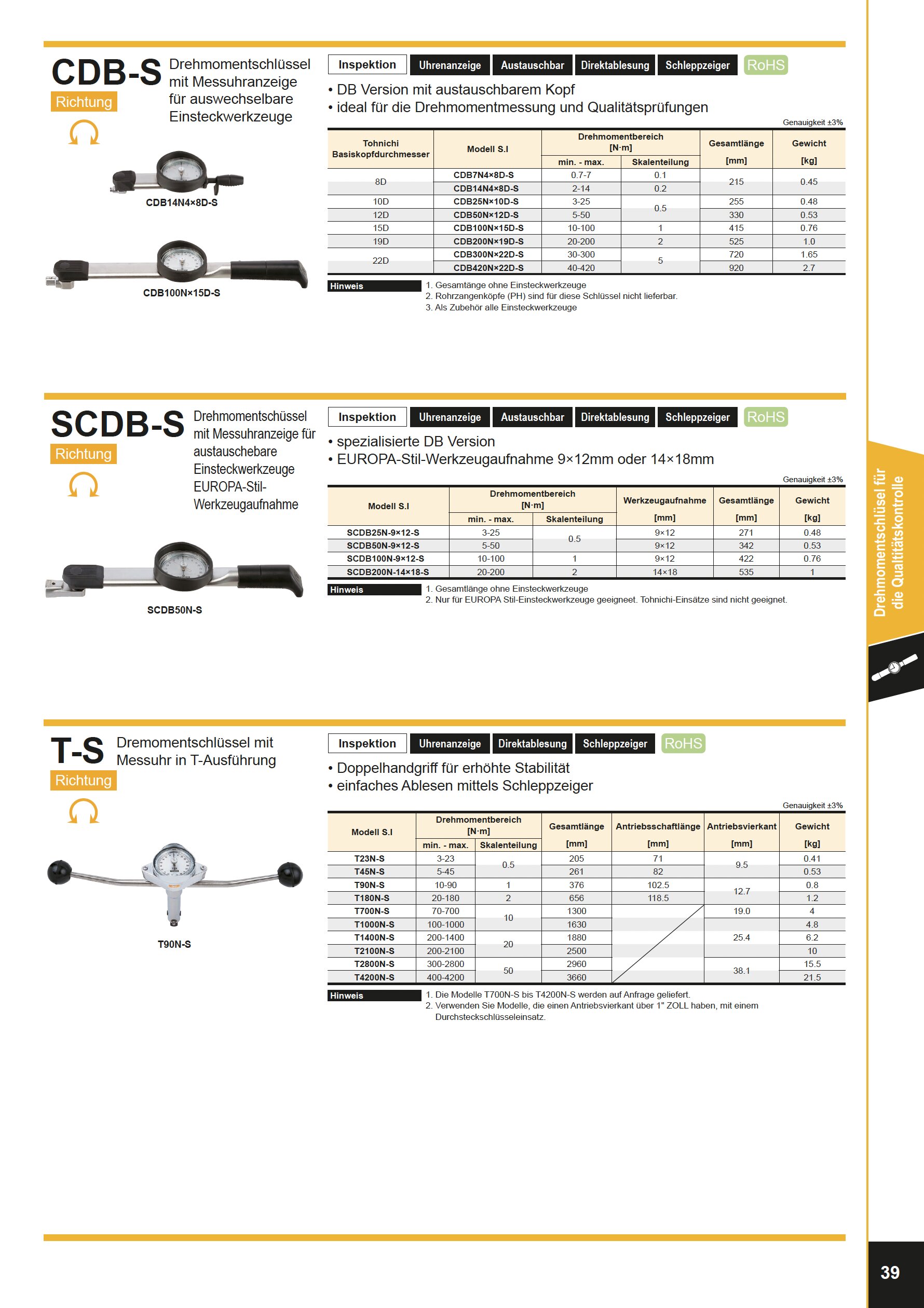

PDF: Katalog mit weiteren Infos
PDF: Bedienungsanleitung deutsch per E-Mail anfordern

* Tohnichi Mfg. Co. Ltd, Kalibrierlabor für Drehmomentnormen ist ein autorisierter Kalibrierdienstleister von JCSS (Japan Calibration Service System), der den japanischen Messgesetzen unterliegt (Reg.-Nr. JCSS0281). Das von Tohnichi herausgegebene JCSS-Kalibrierzertifikat ist international anerkannt, basierend auf der gegenseitigen Anerkennungsvereinbarung (MRA) von ILAC (International Laboratory Accreditation Cooperation) und APLAC (Asia Pacific Laboratory Accreditation Cooperation) durch IAJapan.

Typ CDB-S – S.I. Modell (Nm)

Modell	Art.-Nr.	Drehmoment [N·m]	Graduierung	Kopf-Aufn	Länge [mm]	Gewicht [kg]	Griff
CDB7N4X8D-S	T211175	0.7 - 7	0.1	8D	215	0.45	BK
CDB14N4X8D-S	T211178	2 - 14	0.2	8D	215	0.45	BK
CDB25NX10D-S	T211181	3 - 25	0.5	10D	255	0.48	BK
CDB50NX12D-S	T211184	5 - 50	0.5	12D	330	0.53	BK
CDB100NX15D-S	T211187	10 - 100	1	15D	415	0.76	BK
CDB200NX19D-S	T211190	20 - 200	2	19D	525	1.0	BK
CDB300NX22D-S	T211193	30 - 300	5	22D	720	1.65	MH
CDB420NX22D-S	T211196	40 - 420	5	22D	920	2.7	MH

Typ SCDB-S – S.I. Modell (Nm)

Modell	Art.-Nr.	Drehmoment [N·m]	Graduierung	Kopf-Aufn [mm]	Länge [mm]	Gewicht [kg]	Griff
SCDB25N5-9x12-S	T211201	3.5 - 25	0.5	9x12	260	0.48	BK
SCDB50N-9x12-S	T211202	5 - 50	0.5	9x12	300	0.53	BK
SCDB100N-9x12-S	T211203	10 - 100	1	9x12	370	0.76	BK
SCDB200N-14x18-S	T211204	20 - 200	2	14x18	490	1.0	BK

Produkte mit SI-Einheiten und Produkte mit metrischen Einheiten sind ab Januar 2022 mit der Norm ISO 6789:2017 konform. Die Modellbezeichnungen für einige Produkte und die Kalibrierzertifikate werden sich von den älteren Produkten unterscheiden. Produkte mit imperialen Einheiten entsprechen nicht der Norm ISO 6789:2017.

Griff 'BK' = Kunststoff, Griff 'MH' = gerändelter Metall-Handgriff. Länge + Gewicht ohne aufgesetzten Kopf.

Technische Daten gemäß Spezifikation des Herstellers. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Modell in der Regel ratsamer sein.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
