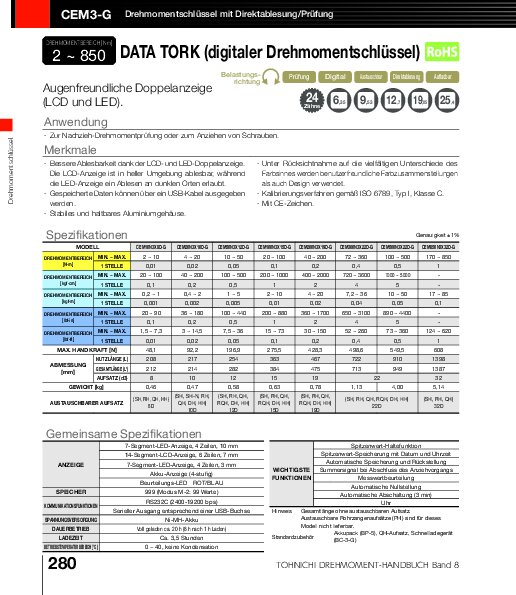

Tohnichi CEM3-G Drehmomentschlüssel

Kapazität 10 / 20 / 50 / 100 / 200 / 360 / 500 / 850 Nm

Digitaler Standard-Drehmomentschlüssel zum Prüfen oder Festziehen



Digitaler Drehmomentschlüssel in Industriequalität zum Prüfen von angezogenen Schrauben und zum Festziehen – Messmodus für Qualitätsprüfungen bereits angezogener Befestigungselemente oder Anzugsmodus zum Aufbringen von Drehmoment. Verbesserte Sichtbarkeit durch zwei Anzeigen – LCD und LED. Der LCD-Bildschirm ist bei direktem Lichteinfall gut lesbar, während der LED-Bildschirm an dunklen Orten gut sichtbar ist. Gespeicherte Daten können über den USB-Anschluss ausgegeben werden.



Features



  • Duales Display – LED und LCD.
  • Einfache Auswahl der Maßeinheit am Tastenfeld.
  • Auswahl im Einstellungsmenü: Mess-/Anzugsmodus, Maßeinheit, Uhr, Datum, Datenausgabe, Baudrate, Hi/Lo-Bewertung, Akustikgeber, automatischer Reset des Timers.
  • Lieferung mit austauschbarem Ratschen-Vierkantantriebskopf.
  • Datenspeicherkapazität mit Drehmomentwert, Zeit-/Datumsstempel und Anzahl.
  • Datenexport mit Kabel (separat erhältlich #584).
  • Mit CE-Kennzeichnung. Für den internationalen Einsatz einschließlich der EU-Region.
  • Entspricht den Kalibrierungsverfahren der ISO 6789 Typ I Klasse C.



Spezifikationen



  • Drehmomentgenauigkeit: ± 1% des angezeigten Wertes
  • Datenspeicher: 999 Messungen (Modus M-2: 99 Messungen), außer Version „-BTD“ (kein Speicher)
  • Serielle Schnittstelle: RS232C / USB
  • Stromversorgung: NiMH-Akku
  • Gebrauchsdauer: ca. 20 Stunden bei voller Ladung (kabellos ca. 8 Stunden)
  • Ladezeit: ca. 3,5 Stunden
  • Betriebstemperatur: 0–40 °C unter 85 % relativer Luftfeuchtigkeit (keine Kondensation)



Lieferumfang



  • Drehmomentschlüssel CEM3
  • Ratschenkopf QH
  • NiMH-Akkupack BP-5
  • Ladegerät BC-3-G
  • Betriebsanleitung (engl./jap.)
  • Rückführbares Werkskalibrierzertifikat (S.I.)





Optionen / Zubehör / Ersatz



  • Ratschenkopf-Schutzabdeckung (je nach Größe)
  • T289500 = RS232C Datenkabel 575
  • Kostenlose DtRcv-Software, mit der Daten in eine Excel®-Tabelle übertragen werden können (Datenkabel erforderlich). Hinweis: Excel® ist ein eingetragenes Warenzeichen der Microsoft® Corporation.

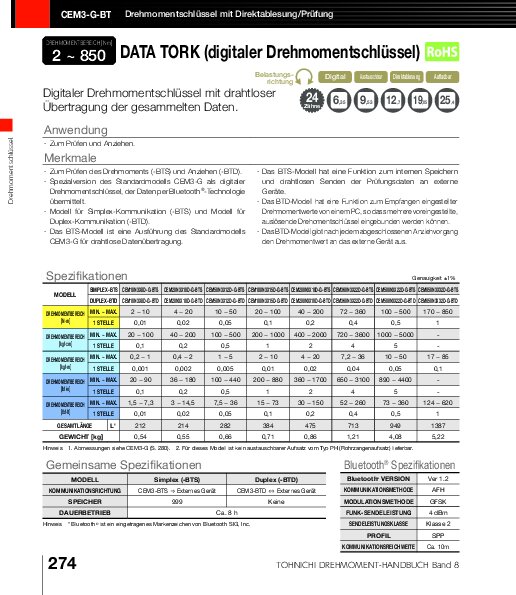

Bluetooth-Version CEM3-G-BT



  • Datenübertragung per Kurzstreckenfunk Bluetooth®
  • Kommunikationsreichweite ca. 10 m
  • Unterteilt in Simplex-Kommunikationsmodelle „-BTS” und Duplex-Kommunikationsmodelle „-BTD”:
    - BTS-Modell: Eigentlich eine Variante des CEM3-G mit drahtloser Datenübertragung. Bietet die Funktion, die geprüften Daten im Werkzeug zu speichern und drahtlos an ein externes Gerät zu senden.
    - BTD-Modell: Das zu bewertende Drehmoment kann drahtlos konfiguriert werden, sodass Sie mehrere voreingestellte Drehmomentschlüssel in einem einzigen Gerät zusammenfassen können. Die Messdaten des „-BTD”-Modells können bei Bedarf drahtlos an ein externes Gerät gesendet werden.
  • Stand Juni 2021, konform zu den funktechnischen Standards in China, der EU, Indien, Indonesien, Japan, Kanada, Malaysia, Mexiko, Russland, Singapur, Südafrika, Südkorea, Taiwan, Thailand, den USA und Vietnam.

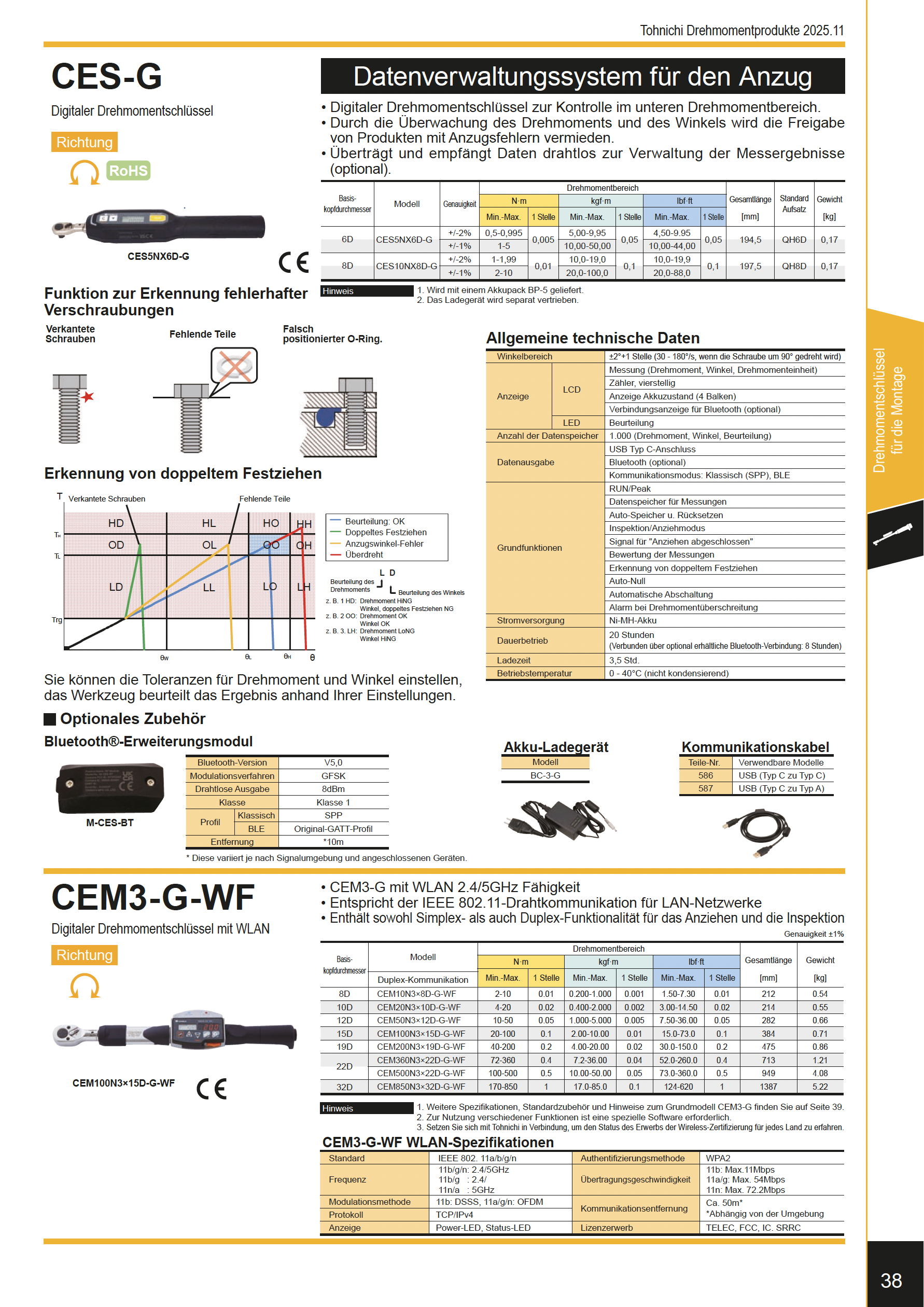

WLAN-Version CEM3-G-WF



  • WLAN-Kommunikationsfunktion (Wi-Fi 4) zur drahtlosen Datenübertragung.
  • Verwendet Funkstandard IEEE 802.11a/b/g/n im 2,4 oder 5 GHz Band (WPA2).
  • Kommunikationsreichweite ca. 50 m
  • Stand Januar 2020, als Funkstandard-konform zertifiziert für China (SRRC), Japan (TELEC), Kanada (IC), Thailand (NTC) und USA (FCC).
  • Hinweis: CEM3-G-WF wird nach Auftragserteilung kundenspezifisch gefertigt. Für weitere Informationen wenden Sie sich bitte an unsere Vertriebsabteilung.
Serie CEM3-G
Modell Art.-Nr. Drehmoment [N·m] Drehmoment [lbf·in] Drehmoment [lbf·ft] Länge [mm] * Gewicht [kg] * Griff *
CEM10N3X8D-G T211020 2.0 - 10 20 - 90 1.5 - 7.3 212 0.46 Resin
CEM20N3X10D-G T211021 4.0 - 20 36 - 180 3.0 - 14.5 214 0.47 Resin
CEM50N3X12D-G T211022 10 - 50 100 - 440 7.5 - 36 282 0.58 Resin
CEM100N3X15D-G T211023 20 - 100 200 - 880 15 - 73 384 0.63 Resin
CEM200N3X19D-G T211024 40 - 200 360 - 1700 30 - 150 475 0.78 Resin
CEM360N3X22D-G T211025 72 - 360 650 - 3100 52 - 260 713 1.13 Resin
CEM500N3X22D-G T211026 100 - 500 890 - 4400 73 - 360 949 4.00 MH
CEM850N3X32D-G T211027 170 - 850 – 124 - 620 1387 5.14 MH
Serie CEM3-G-BT
Modell (entw/oder) Art.-Nr. (entw/oder) Drehmoment [N·m] Drehmoment [lbf·in] Drehmoment [lbf·ft] Länge [mm] * Gewicht [kg] * Griff *
CEM10N3X8D-G-BTS / -BTD T211020-BTS / -BTD 2 - 10 20 - 90 1.5 - 7.3 212 0.54 Resin
CEM20N3X10D-G-BTS / -BTD T211021-BTS / -BTD 4 - 20 36 - 180 3.0 - 14.5 214 0.55 Resin
CEM50N3X12D-G-BTS / -BTD T211022-BTS / -BTD 10 - 50 100 - 440 7.5 - 36 282 0.66 Resin
CEM100N3X15D-G-BTS / -BTD T211023-BTS / -BTD 20 - 100 200 - 880 15 - 73 384 0.71 Resin
CEM200N3X19D-G-BTS / -BTD T211024-BTS / -BTD 40 - 200 360 - 1700 30 - 150 475 0.86 Resin
CEM360N3X22D-G-BTS / -BTD T211025-BTS / -BTD 72 - 360 650 - 3100 52 - 260 713 1.21 Resin
CEM500N3X22D-G-BTS / -BTD T211026-BTS / -BTD 100 - 500 890 - 4400 73 - 360 949 4.08 MH
CEM850N3X32D-G-BTS / -BTD T211027-BTS / -BTD 170 - 850 – 124 - 620 1387 5.22 MH

Bluetooth® ist ein eingetragenes Warenzeichen der Bluetooth SIG, Inc.

Serie CEM3-G-WF
Modell * Art.-Nr. Drehmoment [N·m] Drehmoment [lbf·in] Drehmoment [lbf·in] Länge [mm] * Gewicht [kg] * Griff *
CEM10N3X8D-G-WF T211020-WF 2 - 10 20 - 90 1.5 - 7.3 212 0.54 Resin
CEM20N3X10D-G-WF T211021-WF 4 - 20 36 - 180 3.0 - 14.5 214 0.55 Resin
CEM50N3X12D-G-WF T211022-WF 10 - 50 100 - 440 7.5 - 36 282 0.66 Resin
CEM100N3X15D-G-WF T211023-WF 20 - 100 200 - 880 15 - 73 384 0.71 Resin
CEM200N3X19D-G-WF T211024-WF 40 - 200 360 - 1700 30 - 150 475 0.86 Resin
CEM360N3X22D-G-WF T211025-WF 72 - 360 650 - 3100 52 - 260 713 1.21 Resin
CEM500N3X22D-G-WF T211026-WF 100 - 500 890 - 4400 73 - 360 949 4.08 MH
CEM850N3X32D-G-WF T211027-WF 170 - 850 – 124 - 620 1387 5.22 MH

* Länge/Gewicht ohne auswechselbaren Kopf. Resin = Kunststoffgriff, MH = Metall-Handgriff. Version "WF" Stand Jan 2020 als Funkstandard-konform zertifiziert für China, Japan, Kanada, Thailand, USA.



Technische Daten gemäß Spezifikation des Herstellers. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Modell in der Regel ratsamer sein.



Alle technischen Angaben ohne Gewähr, Irrtümer und Änderungen vorbehalten.
