Fehlervermeidung – einfach und zuverlässig
Bei Verschraubungen, wo eine farbige Markierung des Schraubenkopfes bzw. der Mutter zum Nachweis des ordnungsgemäßen Festziehens verlangt ist, erfolgt der Schraub- und Markiervorgang vielerorts noch in zwei Schritten:
- Festziehen mit einem Drehmomentschlüssel
und
- anschließendes Markieren mit einem Stift

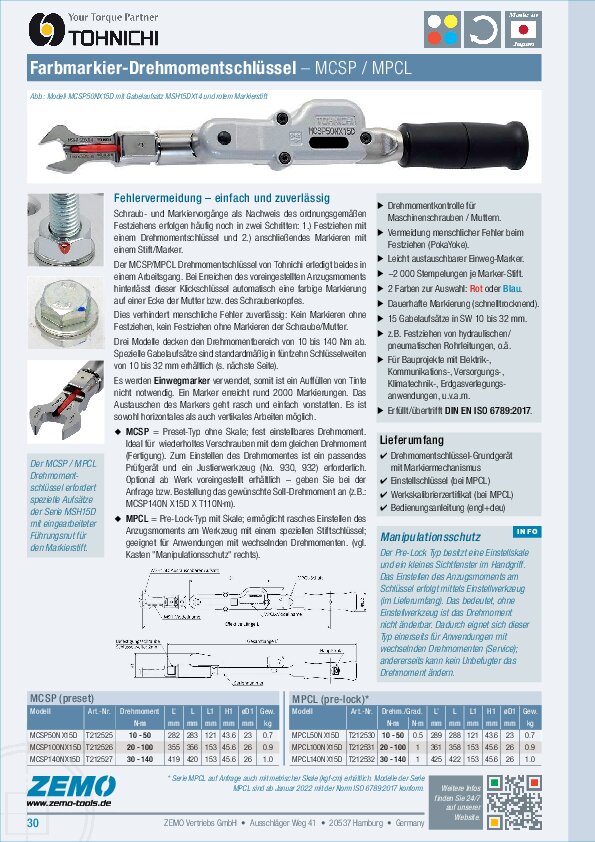

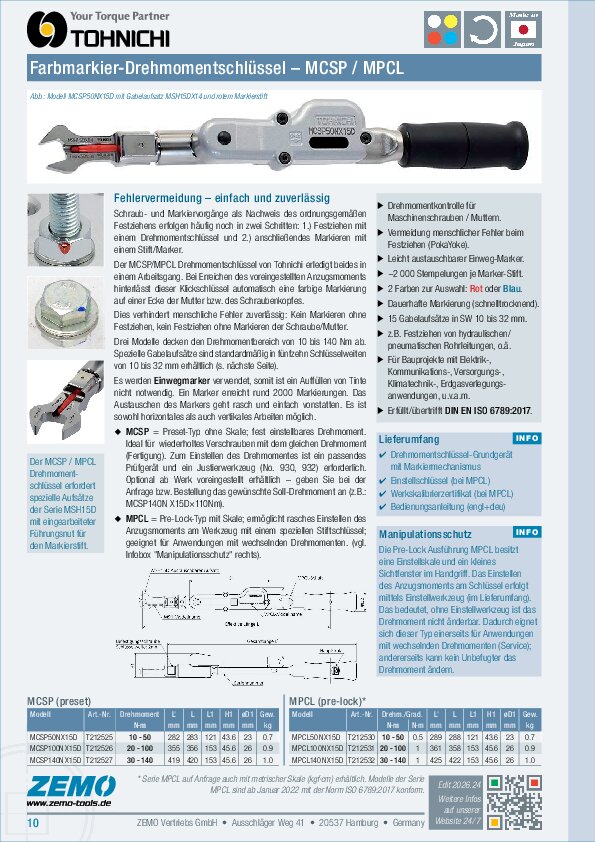

Der Markier-Drehmomentschlüssel MCSP von Tohnichi erledigt beides in einem Arbeitsgang: Bei Erreichen des voreingestellten Anzugsmoments hinterlässt dieser Klick-Drehmomentschlüssel automatisch eine farbige Markierung auf einer Ecke der Mutter bzw. des Schraubenkopfes. Wurde das Zielmoment nicht erreicht, wird nicht markiert. Einfach und verlässlich.
Hierdurch werden menschliche Fehler beim Festziehen zuverlässig verhindert ('PokaYoke'). Kein vergessenes Markieren festgezogener Schrauben, kein Markieren ohne vorhergehendes Festziehen der Schraube/Mutter. Außerdem gleichbleibende Anwendung des korrekten Drehmoments.
Die drei Modelle dieser Baureihe decken einen Drehmomentbereich von 10 bis 140 Nm ab. Die speziellen Gabelaufsätze der Serie MSH15D haben eine Führungsnut für den Markierstift und sind standardmäßig in fünfzehn Schlüsselweiten von 10 bis 32 mm erhältlich.
Bei diesem Markiersystem werden Einwegstifte verwendet, somit ist kein Auffüllen von Tinte erforderlich. Ein Marker-Stift erreicht rund 2000 Markierungen und lässt sich sehr einfach auswechseln. Sowohl horizontales als auch vertikales Arbeiten ist möglich.
Features Typ MCSP
- Drehmomentkontrolle für Muttern/Maschinenschrauben.
- ~2000 Stempelungen je Marker-Stift.
- Dauerhafte Markierung (schnelltrocknend).
- 2 Markierfarben zur Auswahl: Rot oder Blau.
- 15 Gabelköpfe von 10 bis 32 mm verfügbar.
- Leicht austauschbarer Einweg-Markierer.
- Wiederholgenauigkeit ± 3%, konform DIN EN ISO 6789:2017.
- Voreingestelltes Drehmoment auf Anfrage.
Preset-Ausführung MCSP
Der Preset-Typ besitzt keine Skale. Das Zieldrehmoment muss mithilfe eines passenden Prüfgerätes und Einstellschlüssels (s.u.) eingestellt werden. Ein Preset-Schlüssel ist ideal, wenn viele Schrauben mit dem gleichen Drehmoment anzuziehen sind (Produktion). Wenn Sie eine Einstellung ab Werk wünschen, geben Sie bitte bei der Anfrage/Bestellung das gewünschte Anzugsdrehmoment an (z.B.: MCSP140NX15D X T110N･m).
Standard-Lieferumfang
- Drehmomentschlüssel-Grundgerät mit Markiermechanismus (ohne Zubehör)
- Original-Bedienungsanleitung (jap./eng.)
Benefit
- Mit dem Erwerb des Produktes erhalten Sie einen Link zum Download (pdf) unserer deutschen Übersetzung der Bedienungsanleitung. Oder einfach die BA hier per e-M@il anfordern.
Notwendiges Zubehör – wählen Sie die passende Ausstattung:
- Gabel-Kopf Serie MSH15D (inkl. magn. Distanzstift u. Madenschraube):
- T286010 = SW 10 mm, max 30 Nm
- T286012 = SW 12 mm, max 30 Nm
- T286013 = SW 13 mm, max 30 Nm
- T286014 = SW 14 mm, max 30 mm
- T286016 = SW 16 mm, max 40 Nm
- T286017 = SW 17 mm, max 55 Nm
- T286018 = SW 18 mm, max 55 Nm
- T286019 = SW 19 mm, max 55 Nm
- T286021 = SW 21 mm, max 75 Nm
- T286022 = SW 22 mm, max 75 Nm
- T286024 = SW 24 mm, max 75 Nm
- T286026 = SW 26 mm, max 100 Nm
- T286027 = SW 27 mm, max 100 Nm
- T286030 = SW 30 mm, max 140 Nm
- T286032 = SW 32 mm, max 140 Nm
- Markierstifte (Einweg):
- T286151 = No. 1651 – rot – Pk 10 St
- T286152 = No. 1652 – rot – Pk 100 St
- T286153 = No. 1653 – blau – Pk 10 St
- T286154 = No. 1654 – blau – Pk 100 St
- Drehmoment-Einstellwerkzeug:
- T289930 = No. 930
- T289932 = No. 932*
Optionales Zubehör / Ersatz
- Ersatz-Distanzstifte (magn.):
- T286171 = No. 1671 – für SW10-18 (silber)
- T286172 = No. 1672 – für SW19-24 (schwarz)
- T286173 = No. 1673 – für SW26-32 (gold)
