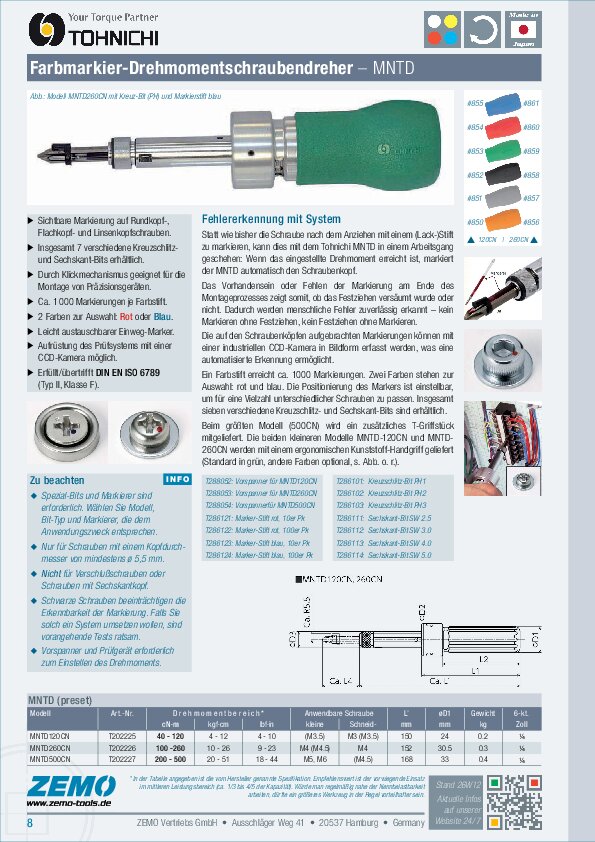

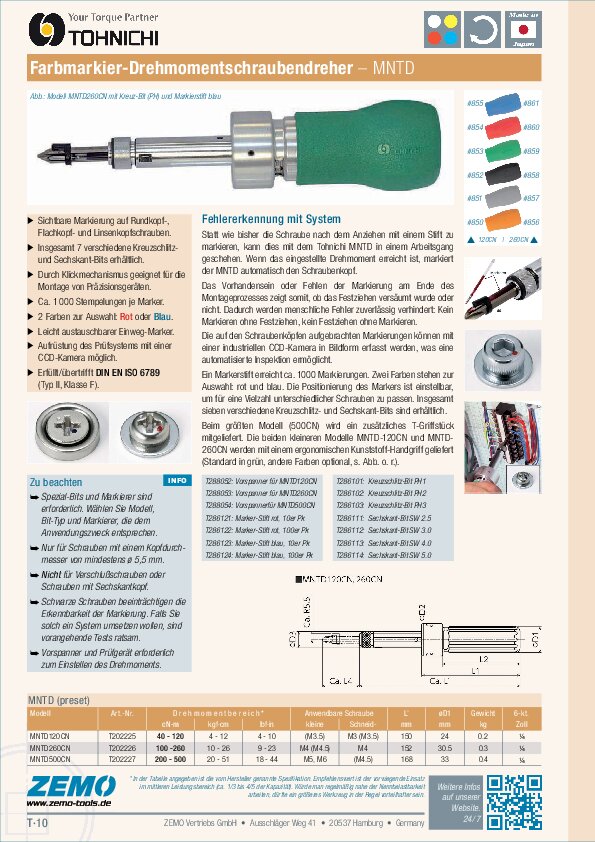

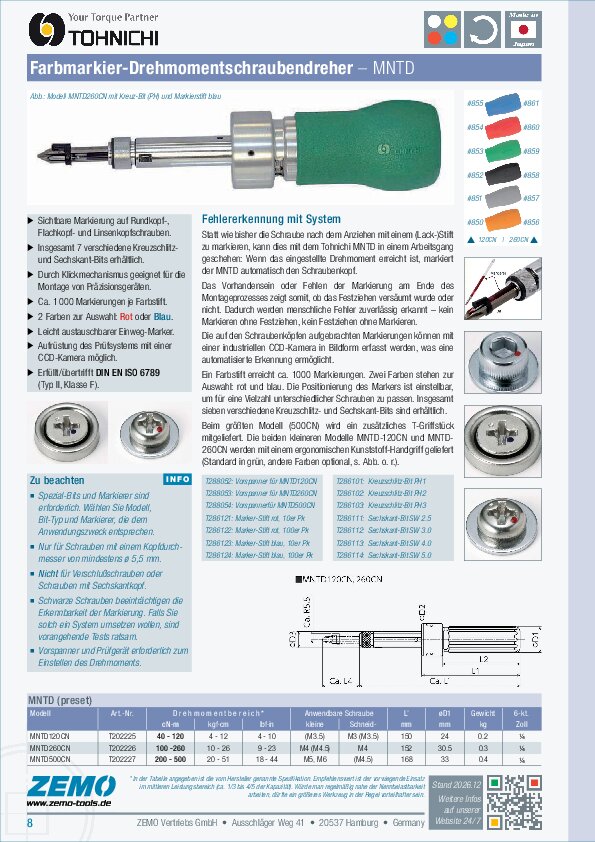

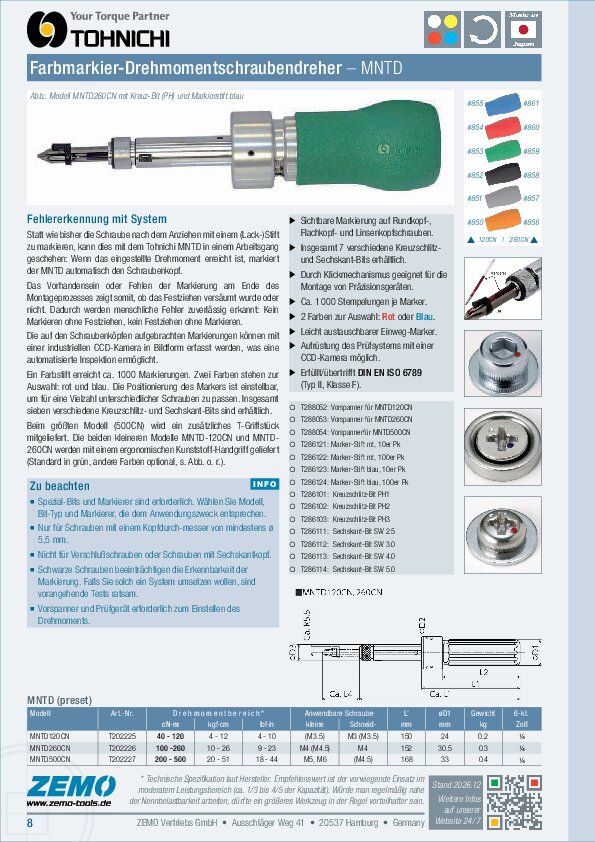

Fehlererkennung mit System – einfach, schnell und verlässlich
Statt wie bisher die Schraube nach dem Anziehen mit einem (Lack-)Stift zu markieren, kann dies mit dem Tohnichi MNTD in einem Arbeitsgang geschehen: Wenn das eingestellte Drehmoment erreicht ist, markiert der MNTD automatisch den Schraubenkopf. Wenn es nicht erreicht wurde nicht, dann nicht. Einfach und verlässlich.
Somit zeigt das Vorhandensein oder Fehlen der Markierung am Ende des Montageprozesses, ob das Festziehen versäumt wurde oder nicht. Dadurch werden menschliche Fehler einfach und zuverlässig erkannt, denn: kein Markieren ohne Festziehen, kein Festziehen ohne Markieren.
Die auf den Schraubenköpfen aufgebrachten Markierungen können mit einer industriellen CCD-Kamera in Bildform erfasst werden, was eine automatisierte Erkennung ermöglicht.
Ein Farbstift reicht für etwa 1000 Markiervorgänge, es stehen zwei Farben zur Auswahl. Die Positionierung des Markerstiftes ist einstellbar, um für eine Vielzahl unterschiedlicher Schrauben zu passen. Insgesamt sieben verschiedene Kreuzschlitz- und Sechskant-Bits sind für die MNTD-Serie erhältlich.
Beim größten Modell (500CN) ist ein zusätzliches T-Griffstück im Lieferumfang enthalten. Die beiden kleineren Modelle (120CN, 260CN) werden mit einem ergonomischen Kunststoff-Handgriff geliefert (Standard in grün, andere Farben optional, s. u. Zubehör).
Preset-Ausführung
Der Preset-Typ besitzt keine Skale. Das Zieldrehmoment muss mithilfe eines passenden Prüfgerätes und Vorspannschlüssels (s.u. Zubehör) vorab eingestellt werden. Ein Preset-Werkzeug ist also ideal, wenn wiederholt Schrauben mit demselben Drehmomentwert festzuziehen sind.
Features
- Markierung auf Rundkopf-, Flachkopf-, Linsenkopfschrauben
- Deutlich hörbarer Klickmechanismus signalisiert das erreichte Drehmoment
- ca. 1000 Stempelungen je Markerstift.
- 2 Farben zur Auswahl: Rot oder Blau
- 7 verschiedene Kreuzschlitz- und Sechskant-Bits erhältlich
- Optionale Aufrüstung des Prüfsystems mit einer CCD-Kamera möglich
- Wiederholgenauigkeit ± 3%, konform DIN EN ISO 6789 Typ II Klasse F
- Voreingestelltes Drehmoment auf Anfrage
Standard-Lieferumfang
- Drehmomentschraubendreher MNTD
- bei Typ 120CN und 260CN: zusätzlicher Ergo-Kunststoffgriff (grün)
- bei Typ 500CN: zusätzliches T-Griffstück
- Original-Bedienungsanleitung (jap./eng.)
Benefit
- Mit dem Erwerb des Produktes erhalten Sie einen Link zum Download (pdf) unserer deutschen Übersetzung der Bedienungsanleitung. Oder die BA einfach hier per e-M@il anfordern.
Notwendiges Zubehör – wählen Sie die passende Ausstattung
- Spezial-Bits:
- T286101 = No. 1601 – Kreuzschlitz P1
- T286102 = No. 1602 – Kreuzschlitz P2
- T286103 = No. 1603 – Kreuzschlitz P3
- T286111 = No. 1611 – Sechskant W 2,5
- T286112 = No. 1612 – Sechskant W 3
- T286113 = No. 1613 – Sechskant W 4
- T286114 = No. 1614 – Sechskant W 5
- Markerstifte:
- T286121 = No. 1621 – rot (10er Pack)
- T286122 = No. 1622 – rot (100er Pack)
- T286123 = No. 1623 – blau (10er Pack)
- T286124 = No. 1624 – blau (100er Pack)
- Drehmoment-Vorspanner:
- T288052 = No. 52 – für MNTD120CN
- T288053 = No. 53 – für MNTD260CN
- T288054 = No. 54 – für MNTD500CN
- Drehmomentvoreinstellung ab Werk möglich; spezifizieren Sie Modellbezeichnung und Drehmomentwert in der Anfrage/Bestellung.
Optionales Zubehör
- Ergonomischer Kunststoffgriff für Modell 120CN:
- T288850 = orange
- T288851 = grau
- T288852 = schwarz
- T288853 = grün
- T288854 = rot
- T288855 = blau
- Ergonomischer Kunststoffgriff für Modell 260CN:
- T288856 = orange
- T288857 = grau
- T288858 = schwarz
- T288859 = grün
- T288860 = rot
- T288861 = blau
Wichtige Hinweise
- Spezial-Bits und Marker sind unbedingt erforderlich. Wählen Sie Modell, Bits und Marker, die zum Anwendungszweck passen.
- Nur für Schrauben mit einem Kopfdurchmesser von mindestens 5,5 mm.
- Ungeeignet für Verschlußschrauben oder Maschinenschrauben mit Sechskantkopf.
- Schwarze Schrauben verringern die Erkennbarkeit der Markierung. Wenn Sie solch ein System umsetzen wollen, sind vorangehende Tests ratsam.
- Wenn das Gerät horizontal oder nach oben gerichtet verwendet wird, kann das Markieren etwas beeinträchtigt sein. Kontaktieren Sie uns, um eine Anleitung zu erhalten, wenn Sie dieses Gerät horizontal oder mit der Schraubspitze nach oben verwenden möchten.
