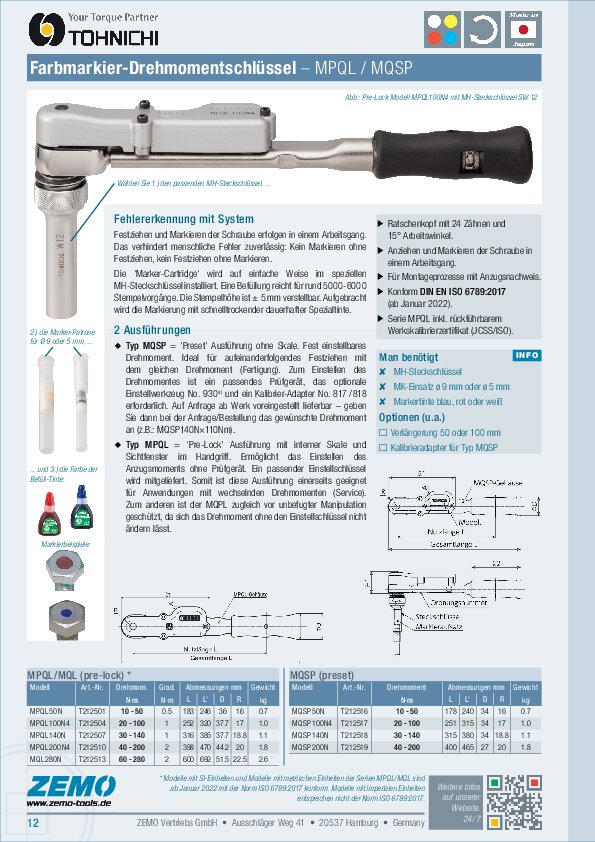

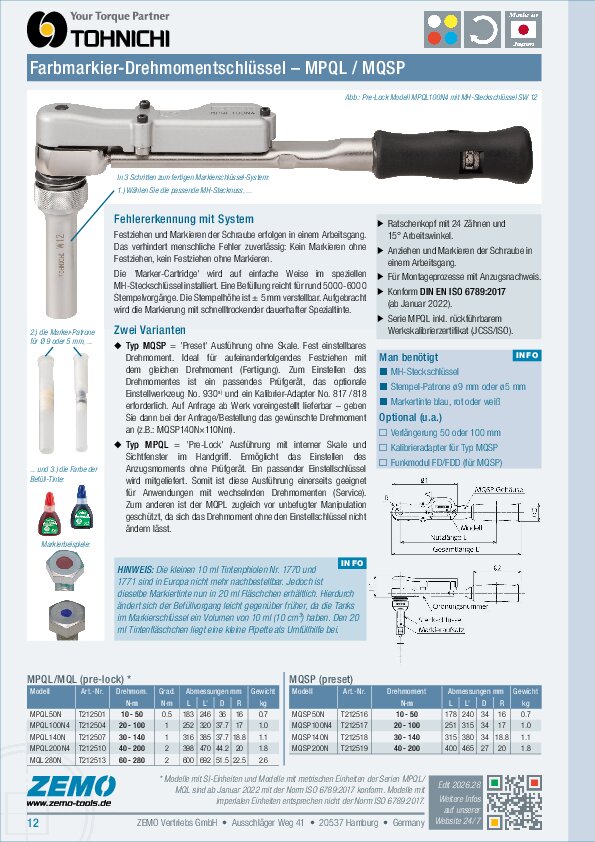

Tohnichi MPQL Drehmomentschlüssel

Fehlererkennung mit System

Tohnichi's MPQL Drehmomentschlüssel erledigt das Festziehen und Markieren der Schraube in einem Arbeitsgang. Dadurch werden menschliche Fehler zuverlässig verhindert: Kein Markieren ohne Festziehen, kein Festziehen ohne Markieren. Außerdem gleichbleibende Anwendung des korrekten Drehmoments. So einfach wie verlässlich.

Der gewählte Marker-Einsatz ('Cartridge') wird auf einfache Weise in den speziellen MH-Steckschlüssel eingefügt. Durch die schnelltrockende Spezialtinte erfolgt eine dauerhafte Markierung. Eine Tintenfüllung reicht für etwa 5000-6000 Stempelvorgänge. Die Stempelhöhe ist ± 5 mm justierbar.

Manipulationsschutz durch Pre-Lock

Ein Pre-Lock Schlüssel ist im Grunde eine Kombination aus fest eingestelltem und verstellbarem Schlüssel. Zum einen ist er mit einer internen Einstellskale ausgestattet. Somit ist das Drehmoment ohne eigenes Prüfgerät einstellbar. Zum anderen benötigt man hierzu das mitgelieferte Einstellwerkzeug. Dadurch eignet sich dieser Typ für Anwendungen mit wechselnden Drehmomenten (Service), aber es kann kein Unbefugter das Drehmoment einfach ändern.

Leistungsmerkmale

• Ratschenkopf mit 24 Zähnen und 15° Arbeitswinkel.
• Anziehen und Markieren der Schraube in einem Arbeitsgang.
• Stempelhöhe verstellbar (± 5 mm).
• Dauerhafte Markierung mit schnelltrocknender Tinte.
• Wiederholgenauigkeit ± 3%, konform DIN EN ISO 6789:2017.

Standard-Lieferumfang

• Drehmomentschlüssel-Grundgerät mit Markiermechanismus
• Rückführbares Werkskalibrierzertifikat (JCSS/ISO)
• Einstellschlüssel
• Original-Bedienungsanleitung (jap./engl.)
  PLUS: deutsche Übersetzung einfach als PDF anfordern

Wählen Sie die benötigte Ausstattung (muss)

1. Marker-Einsatz ('Cartridge'):
   - T286061-MG = MK53RB-MG # 2780 – ø 5 mm für rot/blau, SW 10–16, mit Rückholfeder
   - T286062-MG = MK53WY-MG # 2782 – ø 5 mm für weiß/gelb, SW 10–16, mit Rückholfeder
   - T286063-MG = MK93RB-MG # 2783 – ø 9 mm für rot/blau, SW 17–30, mit Rückholfeder
   - T286064-MG = MK93WY-MG # 2785 – ø 9 mm für weiß/gelb, SW 17–30, mit Rückholfeder
   Hinweis: Wenn man einen Marker Ø 5 mm mit Stecknuss SW ≥ 17 mm verwenden möchte, sind die Marker-Einsätze #1780 bzw. #1782 mit zusätzlichem 'Marker Guide' #2786 zu verwenden (s.u.).


2. Marker-Tinte:
   - T286074 = weiss (W) 20 ml
   - T286083 = rot (R) 20 ml
   - T286084 = blau (B) 20 ml


3. Marker-Steckschlüssel für MPQL50N...200N:
   - T286410 = 4MH-10 # 2700 – SW 10 mm, max 25 Nm
   - T286412 = 4MH-12 # 2701 – SW 12 mm, max 35 Nm
   - T286413 = 4MH-13 # 2702 – SW 13 mm, max 40 Nm
   - T286414 = 4MH-14 # 2703 – SW 14 mm, max 60 Nm
   - T286416 = 4MH-16 # 2704 – SW 16 mm, max 70 Nm
   - T286417 = 4MH-17 # 2705 – SW 17 mm, max 110 Nm
   - T286418 = 4MH-18 # 2706 – SW 18 mm, max 120 Nm
   - T286419 = 4MH-19 # 2707 – SW 19 mm, max 170 Nm
   - T286422 = 4MH-22 # 2709 – SW 22 mm, max 190 Nm
   - T286424 = 4MH-24 # 2710 – SW 24 mm, max 200 Nm



• Marker-Steckschlüssel für MQL280N:
  - T286622 = 6MH-22 # 2720 – SW 22 mm, max 255 Nm
  - T286624 = 6MH-24 # 2721 – SW 24 mm, max 255 Nm
  - T286627 = 6MH-27 # 2722 – SW 27 mm, max 255 Nm
  - T286630 = 6MH-30 # 2723 – SW 30 mm, max 280 Nm

Optionen / Zubehör / Ersatz (kann)

• Lösungsmittel (zum Spülen der Injektionsnadel, falls Sie eine Spritze zum Befüllen verwenden):
  - T286076 = für weiß/gelb (W/Y)


• Ersatz-Filzstempel:
  - T286065 = No. 1775 – für ø 5 mm rot/blau (10er Pack)
  - T286066 = No. 775 – für ø 5 mm weiß/gelb (10er Pack)
  - T286067 = No. 1776 – für ø 9 mm rot/blau (10er Pack)
  - T286068 = No. 1777 – für ø 9 mm weiß/gelb (10er Pack)


• Verlängerung (nicht kombinierbar):
  - T286050 = No. 1749 – 50 mm für MPQL50N...200N
  - T286051 = No. 1748 – 100 mm für MPQL50N...200N
  - T286052 = No. 1752 – 50 mm für MQL280N


• Marker-Guide (erforderlich, wenn man einen Ø 5 mm Marker mit Stecknuss SW ≥ 17 mm verwenden möchte):
  - T286069 = Marker Guide #2786, nur für vorh. Markereinsatz #1780 (R/B) und #1782 (W/Y)
  - T286077 = Marker Guide Set #2787 für rot/blau, bestehend aus Führungsteil #2786 und Marker #1780
  - T286078 = Marker Guide Set #2788 für weiß/gelb, bestehend aus Führungsteil #2786 und Marker #1782


• Kalibrier-Adapter:
  - T286817 = No. 817 (3/8") für MQSP/MPQL 50N
  - T286818 = No. 818 (1/2") für MQSP/MPQL 100N...200N


• Ratschen-Reparatur-Kit (RRK)
  - je nach Größe, bei Bedarf bitte anfragen.
