Tohnichi PQLLS Drehmomentschlüssel

Pre-Lock Klick-Drehmomentschlüssel mit Endschalter und Signalkabel

Bei Erreichen des eingestellten Drehmoments (Klickpunkt) übermittelt der integrierte Limitschalter zeitgleich ein Kontaktsignal. Dieses Signal kann von einer Speicherprogrammierbaren Steuerung (SPS, PLC) oder einem ähnlichen Gerät erfasst werden. Daraus kann z.B. mit Hilfe von Blockiersteuerungen in der Montagelinie ein System zur Kontrolle des Schraubprozesses eingerichtet werden.

Die Ratsche des PQL Knackschlüssels hat 24 Zähne und einen Arbeitswinkel von 15 Grad, was sich besonders für den Einsatz in engen Räumen eignet. Ein deutlich wahrnehmbares Klicken signalisiert den Abschluss des Festziehens, wenn das eingestellte Drehmoment erreicht ist.

Manipulationsschutz

Der Pre-Lock Drehmomentschlüssel ist eine Kombination aus fest eingestelltem und verstellbarem Schlüssel. Er ist zwar mit einer internen Drehmomentskale ausgestattet, doch zum Ändern des eingestellten Drehmoments ist ein separates Werkzeug erforderlich. Im Gegensatz zu einem Drehmomentschlüssel mit äußerer Einstellmechanik ist also das Drehmoment beim Pre-Lock Modell ohne den Einstellschlüssel nicht änderbar. Somit kann ein versehentliches oder unbefugtes Ändern des eingestellten Drehmoments durch den/die Benutzer wirksam verhindert werden.

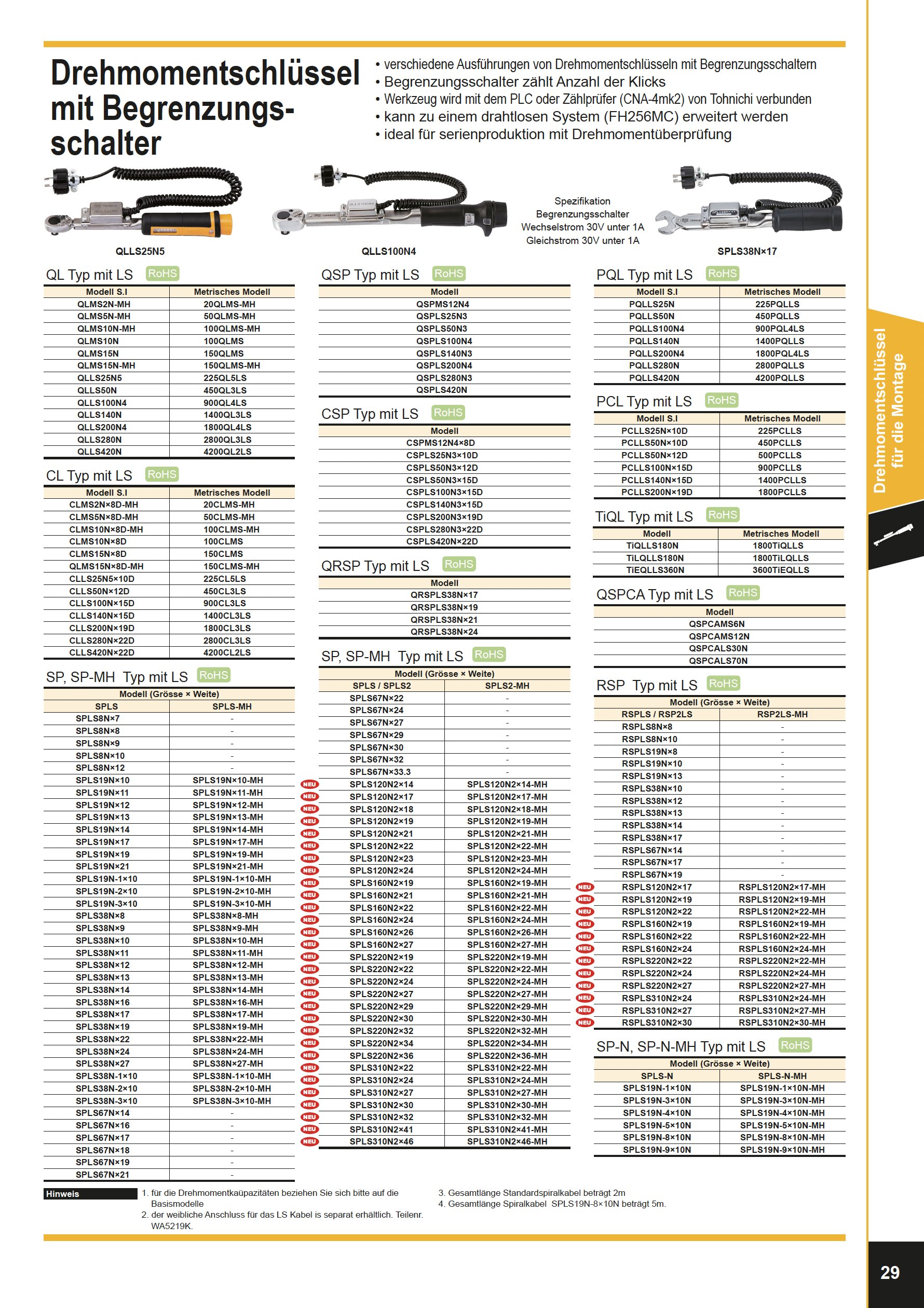

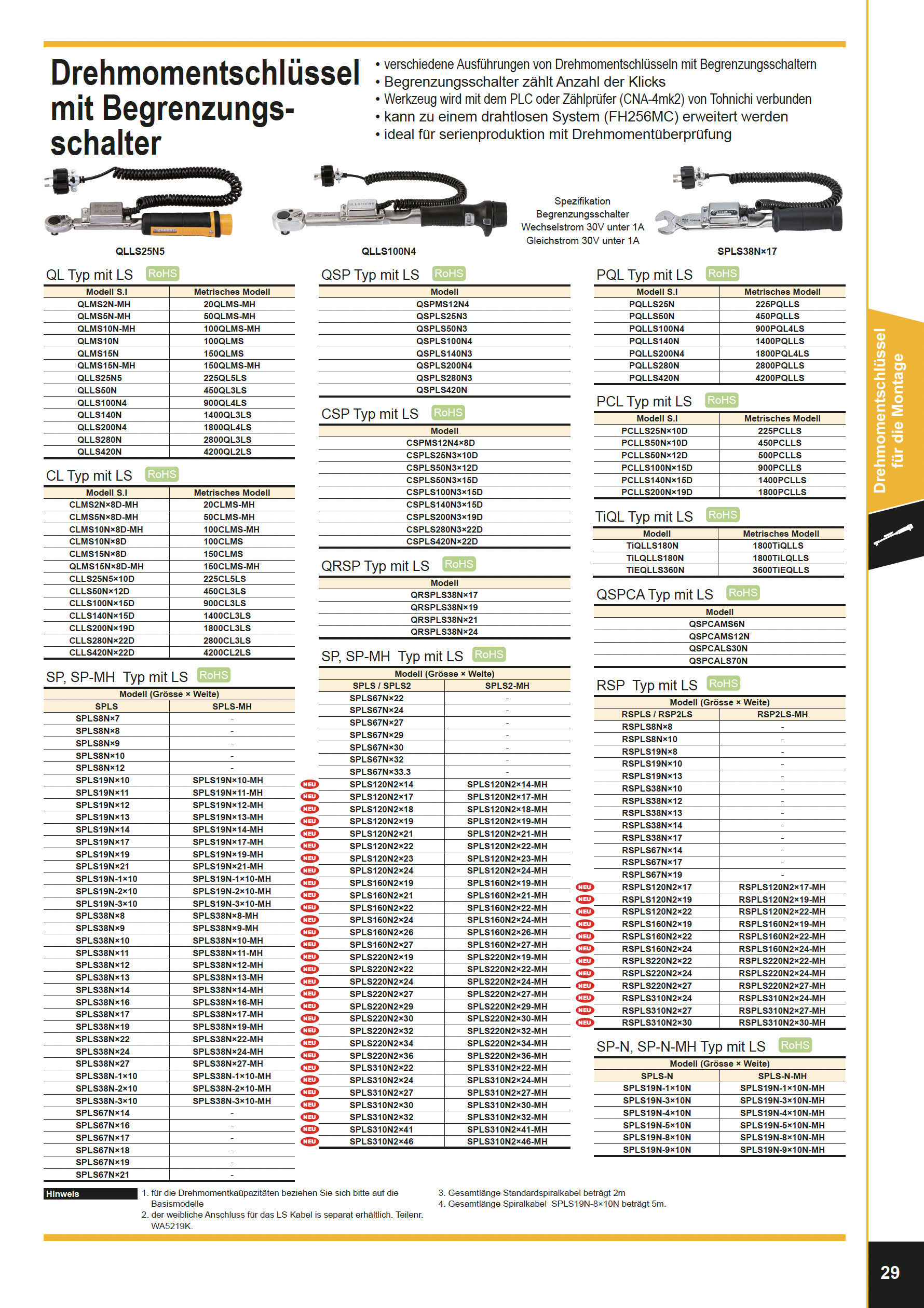

Features Typ PQLLS

• Wiederholgenauigkeit gemäß DIN EN ISO 6789 Typ II Klasse A
• Ratschenkopf mit 24 Zähnen und 15° Arbeitswinkel
• Endschalterspezifikation ist 30V AC/DC unterhalb 1 A
• Spiralkabel (max. 2 m) überträgt das Kontaktsignal
• Einstellskale, Sichtfenster im Handgriff, manipulationsgeschützt (pre-lock)
• Im Rechtslauf auslösend (Klicksignal)
• Ergonomischer Kunststoff-Handgriff (außer Modell 420N)

Alternative Ausführung PCLLS

• wie PQLLS, anstelle der Ratsche jedoch mit Rundaufnahme für auswechselbare Werkzeugköpfe (s. Bilder + Downloads)

Lieferumfang

• Drehmomentschlüssel mit Endschalter, Spiralkabel und Stecker
• Rückführb. Werkskalibrierzertifikat
• Original-Bedienungsanleitung (jap./eng.)
  PLUS: deutsche Übersetzung (pdf) einfach @ anfordern

Optionen / Zubehör / Ersatz

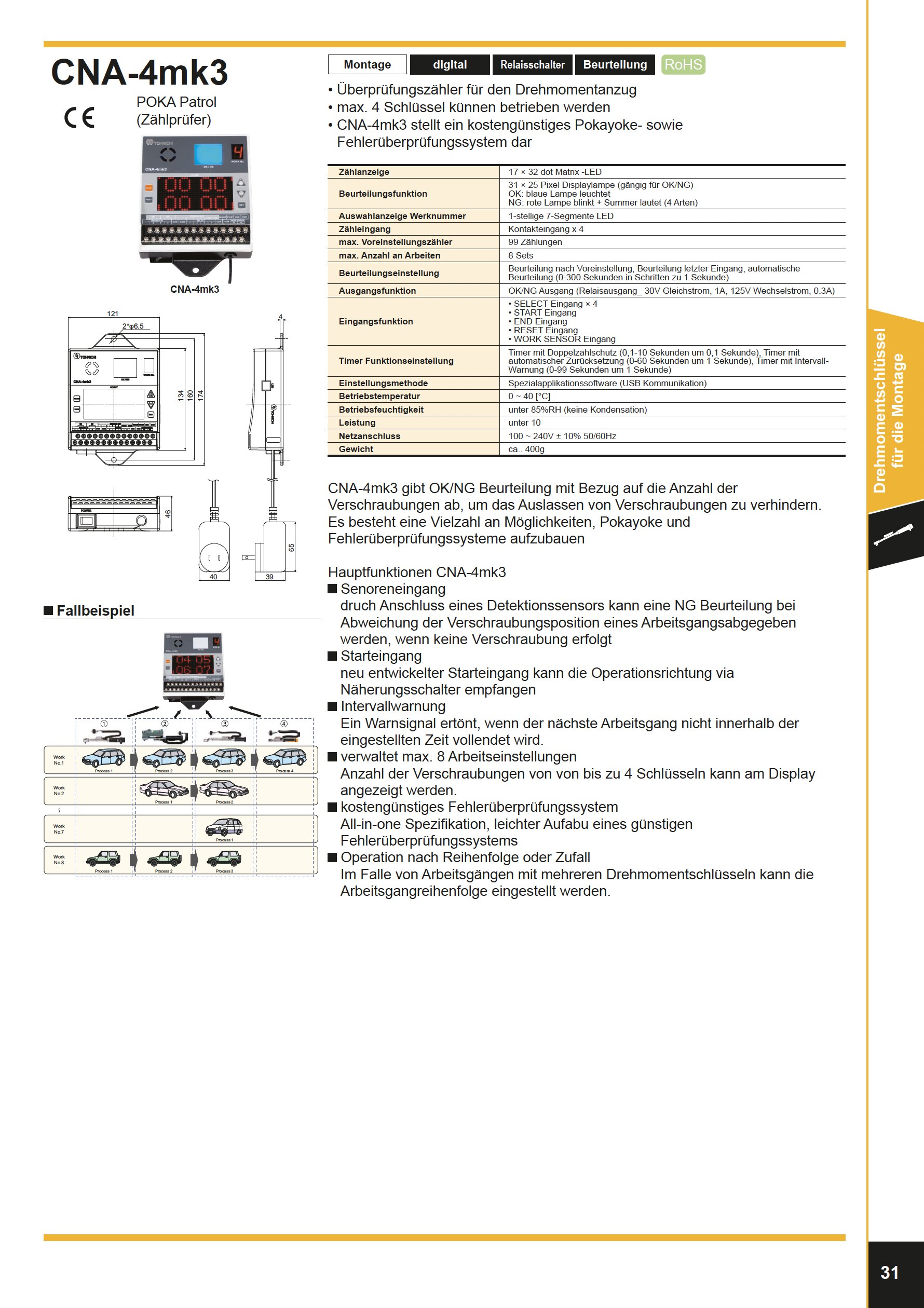

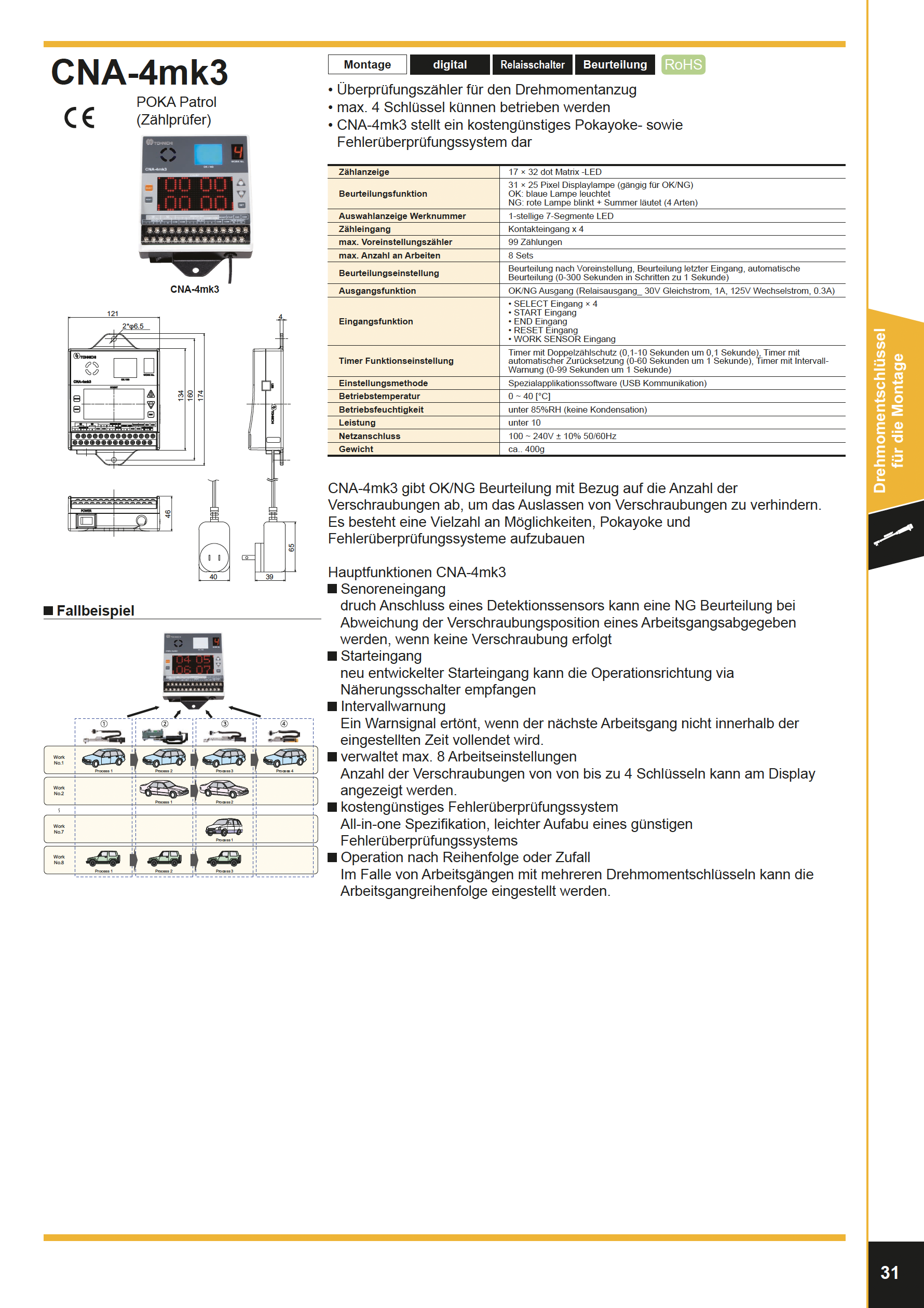

• Zählprüfer CNA-4mk3 (s. Downloads)
  - Zur Überwachung der Verschraubungsanzahl und zur Produktionssteuerung. In Verbindung mit Drehmomentschlüsseln vom Typ LS bildet der CNA4-mk3 ein Fehlerschutzsystem (error-proofing).
  - Es können bis zu vier LS-Drehmomentschlüssel angeschlossen werden, wobei jeder mit einer unterschiedlichen Anzahl von anzuziehenden Schrauben eingestellt werden kann. So können bis zu vier Bediener gleichzeitig Schraubvorgänge durchführen.
  - Die Schraubenanzahl kann für jeden Drehmomentschlüssel auf 0-99 Stück festgelegt werden und zählt nach Empfang eines Signals herunter.
  - Das OK/NG-Bewertungssignal kann über einen Relaisausgang an ein externes Gerät übertragen werden.

• Schutzkappe für Ratschenkopf (Typ PQL)
  #870 = für PQL5N ...15N
  #871 = für PQL25N
  #872 = für PQL50N
  #873 = für PQL100N
  #874 = für PQL140N
  #875 = für PQL200N
  #877 = für PQL280N
  #878 = für PQL420N


• Ratschen-Reparatursatz (Typ PQL)
  #1101 = für PQL5N ...15N
  #1102 = für PQL25N
  #1103 = für PQL50N
  #1104 = für PQL100N
  #1105 = für PQL140N
  #1106 = für PQL200N
  #1107 = für PQL280N
  #1108 = für PQL420N


• LS-Verbinder/Anschluss
  #WF6215 = Stecker
  #WA5219K = Buchse

Service / Info

Tohnichi Mfg. Co. Ltd, Kalibrierlabor für Drehmomentnormen ist ein autorisierter Kalibrierdienstleister von JCSS (Japan Calibration Service System), der den japanischen Messgesetzen unterliegt (Reg.-Nr. JCSS0281). Das von Tohnichi herausgegebene JCSS-Kalibrierzertifikat ist international anerkannt, basierend auf der gegenseitigen Anerkennungsvereinbarung (MRA) von ILAC (International Laboratory Accreditation Cooperation) und APLAC (Asia Pacific Laboratory Accreditation Cooperation) durch IAJapan.
