Tohnichi QLE2 Drehmomentschlüssel

Kapazität 550 / 750 / 1000 / 1400 / 2100 / 2800 Nm

Verstellbarer Ratschenkopf-Drehmomentschlüssel für große Momente

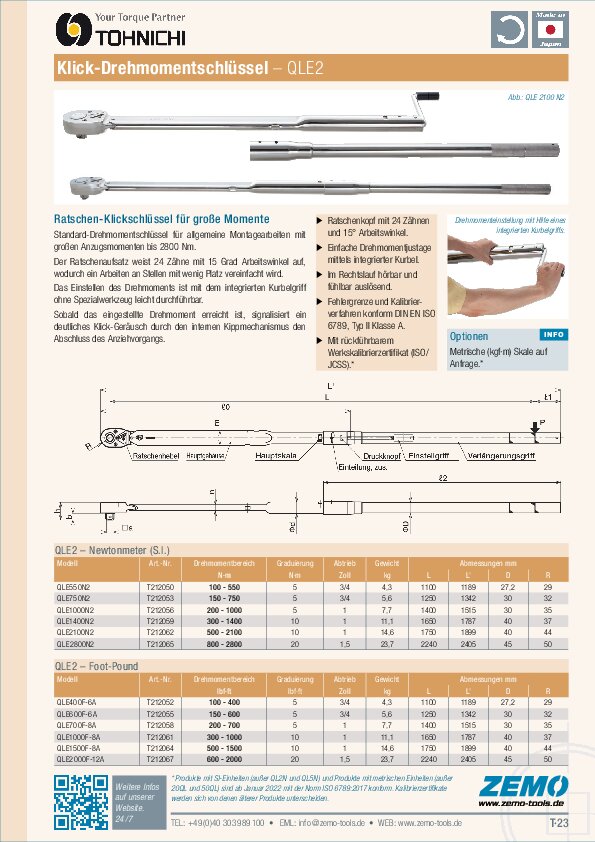

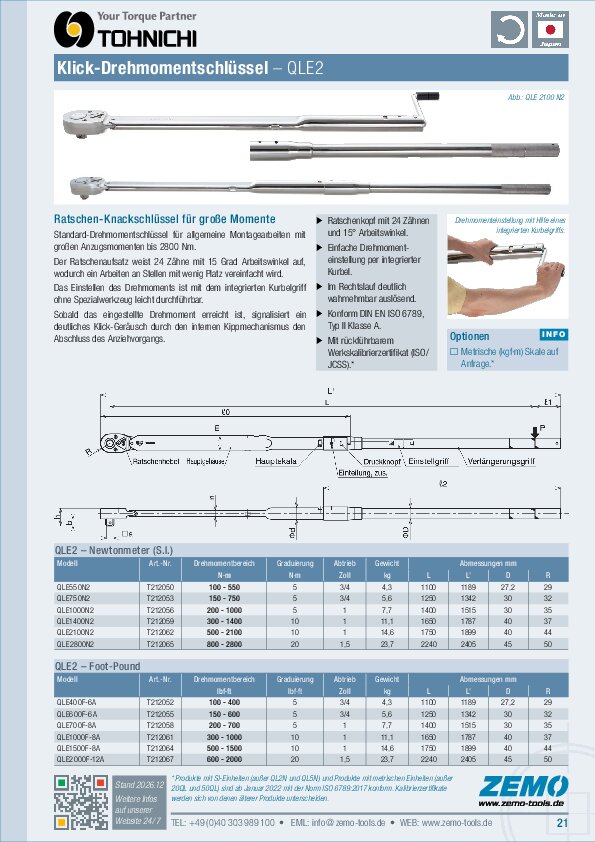

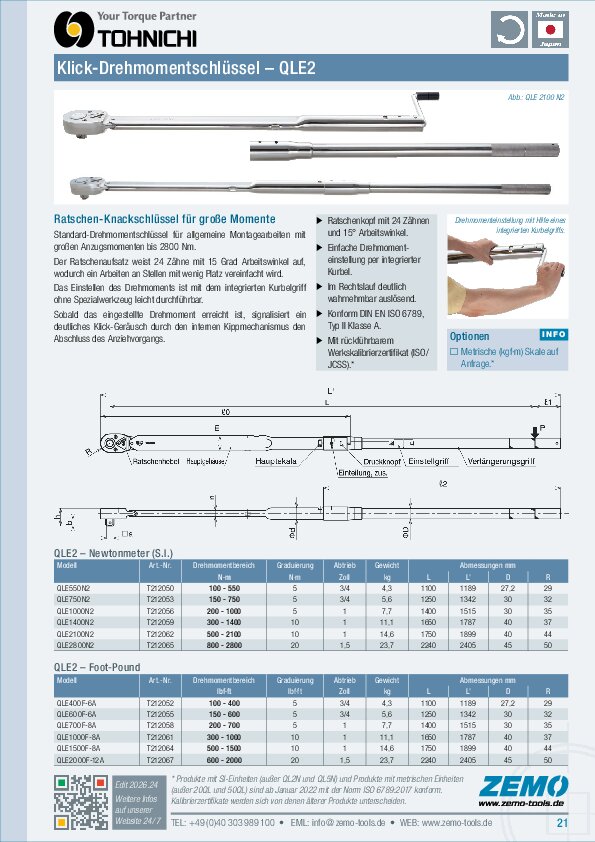

Einstellbarer Standard-Drehmomentschlüssel für allgemeine Montagearbeiten mit großen Anzugsmomenten bis 2800 Nm. Der Ratschenaufsatz weist 24 Zähne mit nur 15 Grad Arbeitswinkel auf, wodurch ein Arbeiten an Stellen mit wenig Platz vereinfacht wird.

Bei den Modellen QLE.2 macht der integrierte Einstellgriff Drehmomentänderungen leicht, sogar ohne spezielles Werkzeug. Die Griffverlängerung lässt sich für kompakte Lagerung vom Gehäuse trennen.

Sobald das eingestellte Drehmoment erreicht ist, signalisiert ein deutliches Klick-Geräusch durch den internen Kippmechanismus den Abschluss des Anziehvorgangs.

Leistungsmerkmale

Wiederholgenauigkeit gemäß DIN EN ISO 6789 Typ II Klasse A
Ratschenkopf mit 24 Zähnen und 15° Arbeitswinkel
Einfache Drehmomentjustage mittels integriertem Kurbelgriff
Robuster gerändelter Metallhandgriff
Im Rechtslauf hörbar und fühlbar auslösend

Lieferumfang

Drehmomentschlüssel QLE.2
Werkskalibrierzertifikat (ISO/JCSS)
Original-Bedienungsanleitung

Optionen / Zubehör / Ersatz

Imperiale Skale optional, metrische Skale auf Anfrage
Ratschen-Reparatur-Kit
#1111 = für QLE550N2
#1112 = für QLE750N2
#1113 = für QLE1000N2
#1114 = für QLE1400N2
#1115 = für QLE2100N2
#1116 = für QLE2800N2

Alternativen

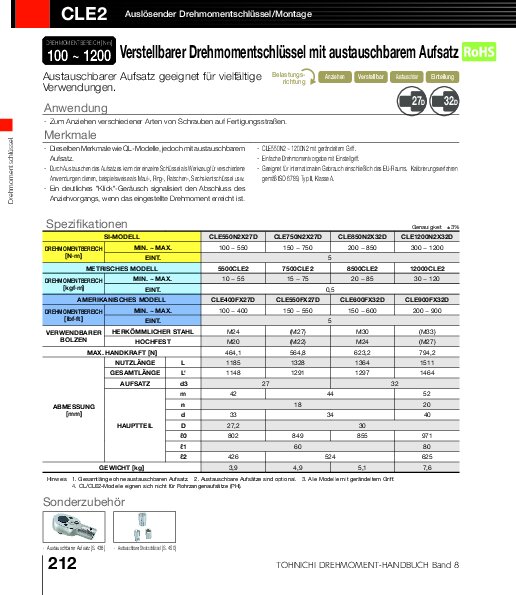

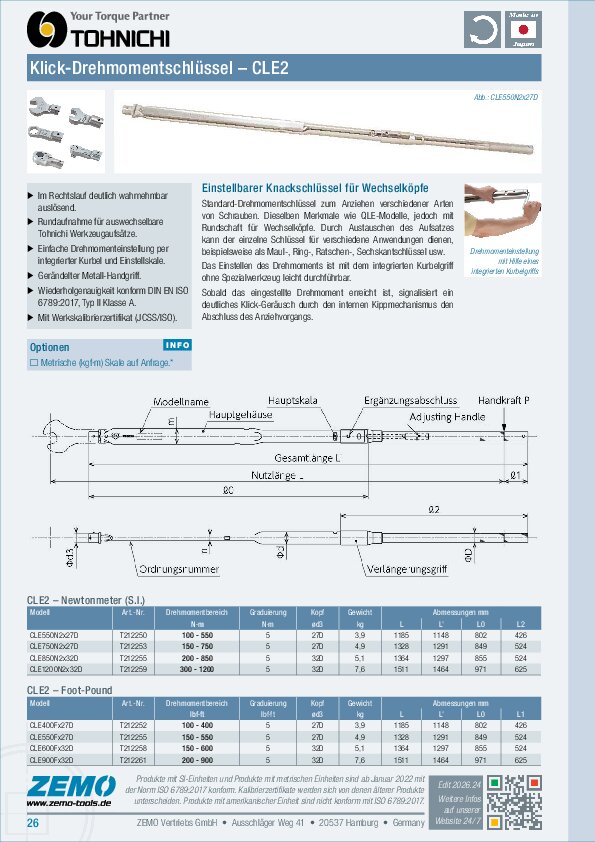

Version CLE.2 = für auswechselbare Aufsätze von Tohnichi

Service / Info

FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789
FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
PDF: Katalog mit zusätzlichen Infos

Serie QLE – Newtonmeter (N·m)

Modell	Art.-Nr.	Drehmoment [N·m]	Graduierung	4kt [Zoll]	Gewicht [kg]	Länge [mm]
QLE550N2	T212050	100 - 550	5	3/4	4.3	1189
QLE750N2	T212053	150 - 750	5	3/4	5.6	1342
QLE1000N2	T212056	200 - 1000	5	1	7.7	1515
QLE1400N2	T212059	300 - 1400	10	1	11.1	1787
QLE2100N2	T212062	500 - 2100	10	1	14.6	1899
QLE2800N2	T212065	800 - 2800	20	1.5	23.7	2405

Serie QLE – Foot-Pound (lbf·ft)

Modell	Art.-Nr.	Drehmoment [lbf·ft]	Graduierung	4kt [Zoll]	Gewicht [kg]	Länge [mm]
QLE400F-6A	T212052	100 - 400	5	3/4	4.3	1189
QLE600F-6A	T212055	150 - 600	5	3/4	5.6	1342
QLE700F-8A	T212058	200 - 700	5	1	7.7	1515
QLE1000F-8A	T212061	300 - 1000	10	1	11.1	1787
QLE1500F-8A	T212064	500 - 1500	10	1	14.6	1899
QLE2000F-12A	T212067	600 - 2000	20	1.5	23.7	2405

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.

Produkte mit SI-Einheiten (außer QL2N und QL5N) und Produkte mit metrischen Einheiten (außer 20QL und 50QL) sind ab Januar 2022 mit der Norm ISO 6789:2017 konform. Produkte mit imperialen Einheiten entsprechen nicht der Norm ISO 6789:2017.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
