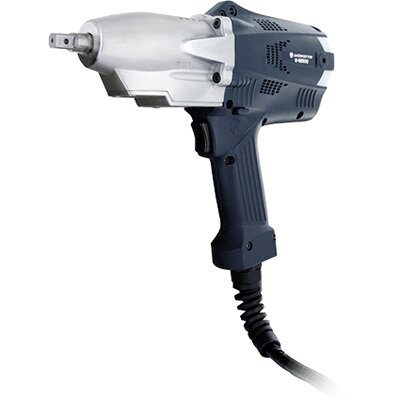

Yokota e-M Elektro-System-Impulsschrauber

Kapazität 10 / 35 / 60 / 90 Nm

Gesteuerter elektrischer System-Impulsschrauber mit Drehwinkelsensor



Der elektrische System-Impulsschrauber von Yokota mit integriertem Drehmomentaufnehmer und Winkelsensor bietet eine erhebliche Reduzierung des Energieverbrauchs, eine hohe Geschwindigkeit, gleichbleibende Genauigkeit und Arbeitseffizienz. Der neu entwickelte Außenrotor-Servomotor (Outer Rotor Servo Motor) und das verstärkte Kompositgehäuse machen ihn zum leichtesten seiner Klasse.



Herkömmliche Elektrowerkzeuge verwenden ein Planetengetriebe, um die Motorleistung zu verstärken, aber durch die Entwicklung eines speziell für Schraubarbeiten konzipierten Motors konnte das Getriebe eliminiert werden. Kompakt, leicht, vibrationsarm und sanftes Schrauben ohne Getriebegeräusche.



Zur Verminderung der Wärmeentwicklung des Motors ist der Schrauber mit je einem neu entwickelten Lüfter im Motor- und Hydraulikteil ausgestattet. Die Baugröße des Motors konnte verkleinert und Gewicht eingespart werden. Außerdem wurde die Anzahl der möglichen Verschraubungen pro Minute auf 20 erhöht.



Der eingebaute Drehmomentsensor überwacht ständig das Drehmoment durch Yokota's einzigartige Dehnmeßstreifen-Abtastung. Das Werkzeug stoppt automatisch bei dem eingestellten Drehmoment. Der e-M Schrauber enthält außerdem einen ultrakompakten Drehgeber (PAT) zur Erfassung von Winkel und Drehrichtung in 1-Grad-Schritten.



Die Kraftabgabe erfolgt durch eine hydraulische Doppellamellen-Impulseinheit. Dieser patentierte Yokota-Mechanismus reduziert Geräusch-, Vibrationspegel und erzeugt eine hohe Impulsfrequenz. Ein harter Schraubvorgang benötigt nur 1-2 Sekunden und es gelangen praktisch keine Drehmoment-Reaktionen ins Handgelenk des Bedieners.



Vermeidet Gewindebeschädigungen durch Start mit Rückwärtsdrehung. Der Elektromotor + Winkelsensor dreht die Schraube zu Beginn des Anziehens um einen bestimmten Winkel rückwärts, um die Gefahr des Schräglaufens oder Fressens der Schraube deutlich zu verringern. (Automatische Umschaltung von Rückwärtsdrehstart auf Vorwärtsdrehung.)



Automatische Umschaltung der Drehgeschwindigkeit. Der Motor wird in der Anfangsphase des Anziehens mit niedriger Drehzahl angetrieben und schaltet nach einem bestimmten Drehmoment automatisch auf hohe Drehzahl um, um das Festfressen der Schraube zu verringern und ein stabileres Anziehen zu gewährleisten.



Leistungsmerkmale



  • Hohe Anzugsgenauigkeit und automatische Stoppfunktion.
  • Direkte Messung des Drehwinkels und kontaktlose Signalübergabe.
  • Zuverlässige Erkennung beschädigter Gewinde, Doppelverschraubungen, Verunreinigungen, etc.
  • Geringe Vibration, geringe Geräuschentwicklung und geringe Reaktionskraft aufgrund des Direktantriebs.
  • Hochintensive LED zur Beleuchtung des Schraubenkopfes.
  • Kombinationen von akustischen Signalen und/oder LED (grün/rot) für Rückmeldung der OK/NG-Ergebnisse an den Werker.
  • Motorgeschwindigkeit in der Steuerung frei einstellbar, drei unterschiedliche Geschwindigkeitseinstellungen: Start des Triggers – Einschrauben – abschließendes Befestigen.
  • Impulszelle mit eigenem Lüfter ausgestattet.
  • Das integrierte Werkzeugkabel (2m) verringert Probleme beim Lösen der Anschlussverbindung.



Nachhaltigkeit



  • Die Impulszelle wird 2-seitig unterstützt von Kugellagern (PAT.P.)
  • Ein intergriertes Entlastungsventil verringert den Öldruck auf die Dichtungen.
  • Ölverschleißerkennung.
  • Keine Kompressoranlage nötig, keine Rohre, keine Schläuche, keine Magnetventile, usw.
  • Kein Druckluftöl nötig – verträglich für Umwelt und Anwender, insbesondere bei Nähe zu Lackierstraßen.
  • Reduzierung des Energieverbrauchs – Lean and Green.

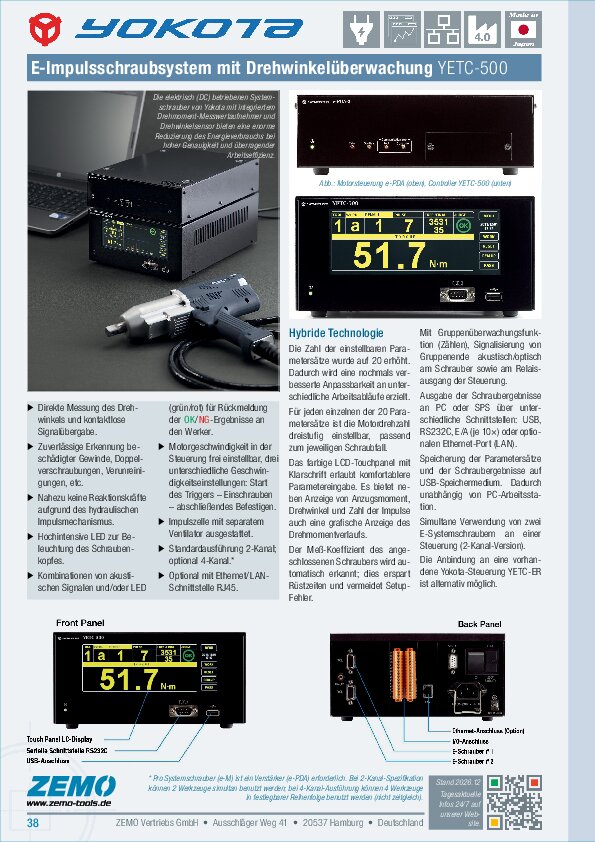

Konfigurationshinweise



Bei 2-Kanal-Spezifikation (Standard) können 2 Werkzeuge simultan benutzt werden. Bei 4-Kanal-Ausführung können 4 Werkzeuge in festlegbarer Reihenfolge benutzt werden (nicht zeitgleich). Alternativ ist auch die Einbindung einer vorhandenen Steuerung mit Winkelauslesung (YETC-ER) möglich. Pro Elektro-Systemschrauber (e-M) ist ein Verstärker (e-PDA) erforderlich.






Optionen / Zubehör



  • 7906-1591-00-01 = Elektronikkabel 5m (eM : e-PDA)
  • 7906-1591-00-02 = Elektronikkabel 10m (eM : e-PDA)



  • 0368-0029-00-01 = Gummischutzkappe für e-M500 / 700 / 900
  • 0378-0029-00-01 = Gummischutzkappe für e-M1100



  • 430504 = Motorsteuerung/Verstärker e-PDA-4





Serie e-M
Modell Art.-Nr. Drehmoment [N·m] Drehzahl [1/min] Schrauben Gewicht [kg] 4kt. [Zoll] Geräuschpegel [dB(A)]
e-M 500 430700 3 - 10 300 - 4800 M5 - M6 1.68 3/8 75
e-M 700 430710 7.5 - 35 300 - 4800 M6 - M8 1.68 3/8 75
e-M 900 430720 30 - 60 300 - 4800 M8 - M10 1.76 3/8 78
e-M 1100 430730 50 - 90 300 - 4800 M10 - M12 2.04 1/2 80

Angaben laut Hersteller (Yokota Industrial Co., Japan). Drehmomentleistungen wurden auf Yokota Prüfgeräten der Serie YET gemessen und können im Praxisbetrieb zwischen “weichen” und “harten” Verschraubungen unterschiedlich ausfallen.



Technische Änderungen oder Irrtümer vorbehalten.
