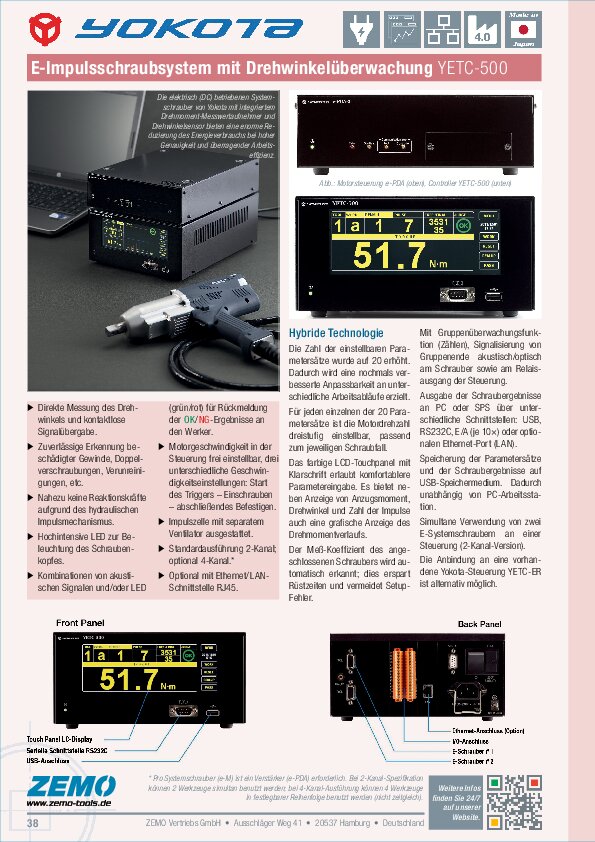

Yokota YETC-500 System-Impulsschrauber-Steuerung

für Elektro-Systemschrauber Serie e-M

Systemimpulsschrauber-Steuergerät mit Drehmomentsteuerung und Drehwinkelüberwachung



Yokota‘s elektrisch angetriebener 'e-M' Systemschrauber mit integriertem Dehnmesstreifen-Drehmomentaufnehmer und Drehwinkelsensor ermöglicht eine beträchtliche Reduzierung des Energieverbrauchs bei höchster Wiederholgenauigkeit und überragender Arbeitseffizienz.



Während des Schraubvorgangs werden vier unterschiedliche Parameter gemessen: Drehmoment – Drehwinkel – Zeit – Anzahl der Impulse. Das Schraubergebnis wird aus den Verläufen von Drehmoment, Drehwinkel und Zeit bewertet. Dies ermöglicht das hochgenaue Erkennen von doppelter oder anderer Fehlverschraubung.



Die Zahl der einstellbaren Parametersätze wurde auf 20 erhöht. Dadurch erheblich verbesserte Anpassbarkeit an unterschiedliche Arbeitsabläufe. Für jeden einzelnen der 20 Parametersätze ist die Motordrehzahl dreistufig einstellbar, passend zum jeweiligen Schraubfall.



Das farbige LCD-Touchpanel mit Klarschrift erlaubt komfortablere Parametereingabe. Es bietet neben Anzeige von Anzugsmoment, Drehwinkel und Zahl der Impulse auch eine grafische Anzeige des Drehmomentverlaufs. Der Meß-Koeffizient des Schraubers wird automatisch erkannt; dies erspart Rüstzeiten und vermeidet Setup-Fehler.



Vermeidet Gewindebeschädigungen durch Start mit Rückwärtsdrehung. Der Elektromotor + Winkelsensor dreht die Schraube zu Beginn des Anziehens um einen bestimmten Winkel rückwärts, um die Gefahr des Schräglaufens oder Fressens der Schraube deutlich zu verringern. (Automatische Umschaltung von Rückwärtsdrehstart auf Vorwärtsdrehung.)



Automatische Hochschaltung der Drehgeschwindigkeit. Der Motor wird in der Anfangsphase des Anziehens mit niedriger Drehzahl angetrieben und schaltet nach einem bestimmten Drehmoment automatisch auf hohe Drehzahl um, um das Festfressen der Schraube zu verringern und ein stabileres Anziehen zu gewährleisten.



Leistungsmerkmale YETC-500



  • 20 unterschiedliche Parametersätze einstellbar für unterschiedliche Arbeitsvorgänge/Werkstücke.
  • LCD-Farbdisplay (Touchscreen), Grafikanzeige, Drehmoment, Drehwinkel, Anzahl der Impulse und mehr.
  • Bis zu vier Werkzeuganschlüsse zur Steuerung mehrerer E-Impulsschrauber mit einem Controller (Standard 2-Kanal, optional 4-Kanal.)
  • Gruppenkontrollfunktion (Zählen).
  • Speicherung von 10 000 Anzugsergebnissen (pro Werkzeug), 10 Wellenformdaten, 10 dynamischen Drehmomentdaten.
  • USB-Speicher kompatibel. Einstellwerte und Befestigungsdaten können im USB-Speicher gespeichert werden (Einstellwerte können geschrieben werden).
  • Ausgabe von Kurvendaten: Nach Abschluss des Anziehvorgangs wird die Winkel-Drehmoment-Kurvenform ausgegeben; die Anziehkurvenform kann auf einem PC überprüft werden.
  • Ausgabe der Verschraubungsergebnisse: Nach Abschluss der Verschraubung werden die Ergebnisdaten (Drehmomentwert, Winkelwert, Verschraubungszeit, Impulszahl, Beurteilung usw.) ausgegeben.

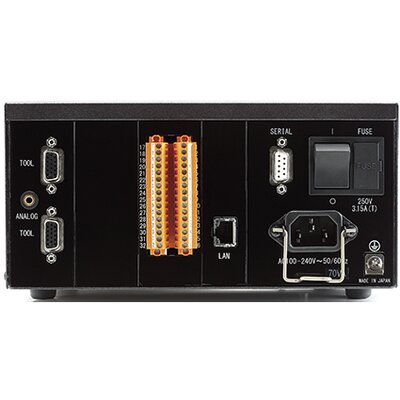

  • Schnittstellen: USB-A, RS232C, I/O-Terminal (je 10), Ethernet-Port RJ45 (bei LAN-Version).



Nachhaltigkeit



  • Keine Kompressoranlage nötig, keine Rohre, keine Schläuche, keine Magnetventile, usw.
  • Kein Druckluftöl nötig – verträglich für Umwelt und Anwender, insbesondere bei Nähe zu Lackierstraßen.
  • Reduzierung des Energieverbrauchs – Lean and Green.



Konfigurationshinweise



  • Bei 2-Kanal-Ausführung können 2 Werkzeuge simultan benutzt werden (gleichzeitig).
  • Bei 4-Kanal-Ausführung können 4 Werkzeuge benutzt werden (nicht gleichzeitig), Reihenfolge festlegbar.
  • Alternativ ist auch die Einbindung einer vorhandenen Steuerung mit Winkelauslesung (YETC-ER) möglich.
  • Pro Elektro-Systemschrauber (e-M) ist ein Verstärker (e-PDA) erforderlich.






Lieferumfang



  • Controller YETC-500
  • Netzkabel
  • Bedienungsanleitung



Optionen / Zubehör



  • 430504 = Motorsteuerung/Verstärker e-PDA-4 (2.2 kg)
  • 7906-1592-00-01 = Verbindungskabel e-PDA : YETC-500
  • ____-____-__-__ = Verbindungskabel e-PDA : YETC-ER
Serie YETC-500
Modell Art.-Nr. Kanäle Ethernet/LAN RS232C E / A USB Gewicht [kg]
YETC-500-10S0 430500 2 DE-9 10 / 10 2.0 3.5
YETC-500-10SL 430500-L 2 RJ45 DE-9 10 / 10 2.0 3.5
YETC-500-11S0 430505 4 DE-9 10 / 10 2.0 3.5
YETC-500-11SL 430505-L 4 RJ45 DE-9 10 / 10 2.0 3.5

Angaben laut Hersteller (Yokota Industrial Co., Japan). Technische Änderungen oder Irrtümer vorbehalten.
