Yokota YETC-700A System-Impulsschrauber-Steuerung

für Systemimpulsschrauber TKa (ER) mit Winkelsensor

Winkelüberwachendes Systemschrauber-Steuergerät



Das Yokota EC-Schraubsystem besteht aus Steuergerät YETC-700A, System-Impulsschrauber TKa(ER) mit Drehwinkelsensor, Magnetventil zur Druckluftsteuerung sowie weiteren optionalen Systemkomponenten.

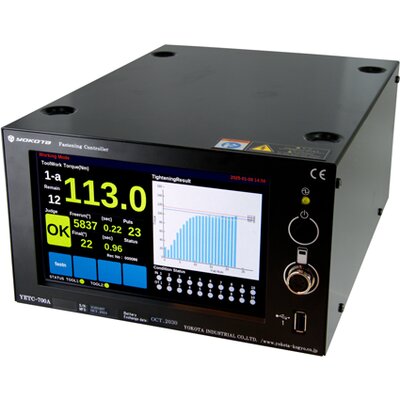

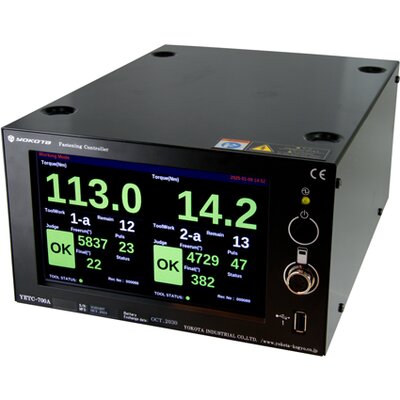

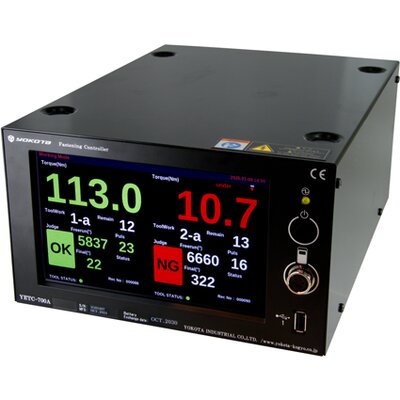

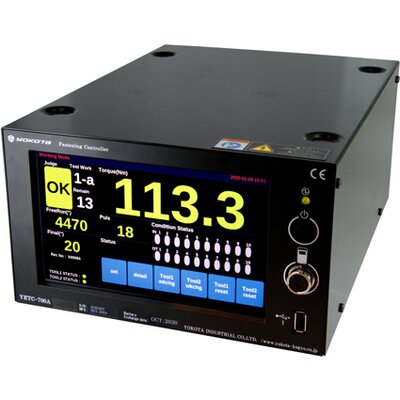

2 Werkzeuge (TKa-Serie) können gleichzeitig angeschlossen und betrieben werden. Pro 1 Werkzeug sind 20 Arbeitsgruppen verfügbar. Benutzerschnittstelle (MMI) über 7" Touchscreen-Panel. Der Speicher enthält bis zu 100.000 Anziehergebnisse, kann bis zu 50 Wellenformdaten und 50 dynamische Drehmomentdaten enthalten. Auch der Einstellungsänderungsverlauf und Fehlerinformationen werden im Speicher abgelegt.



Die programmierbare Überwachung von Schraubgruppen erlaubt das Wechseln von Gruppe zu Gruppe, ohne das Steuergerät zu betätigen. Ein Ansteuern durch externe Signale ist ebenfalls möglich, z.B. durch Steckschlüssel-Wechselkasten. Damit unterstützt das Yokota Steuergerät YETC voll die Einbindung in ein Poka-Yoke System: Null-Fehler annehmen, Null-Fehler produzieren, Null-Fehler weitergeben.

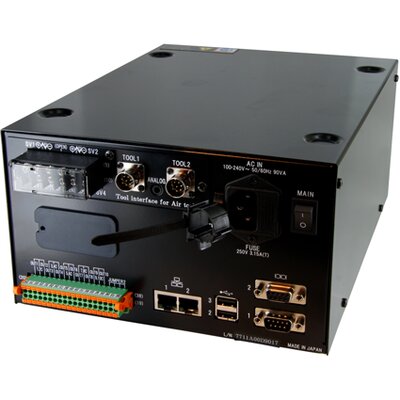

Konnektivität



  • 2x serieller Anschluss RS-232
  • 2x LAN-Anschluss RJ-45
  • E/A-Klemmenblock (10 Eingänge, 10 Ausgänge)
  • 3x USB-A-Anschluss
  • Anschluss für PC-2-Programmierkonsole
  • 2x Werkzeuganschluss
  • 2x Magnetventilanschluss



Kompatible Produkte



  • System-Impulsschrauber mit Winkelsensor: TKa-600 / 700 / 800 / 900 / 1110 / 1200 / 1400 / 1500



Optionen / Zubehör



  • Programmierkonsole PC-2
  • 24V Magnetventilset YETC-2 SVD 3/8
  • Elektropneumatischer Druckregler #SO-ITV3050-404BS3-CPL
  • Verlängerungskabel 10 m #7802-1580-00-09
  • Werkzeugkabel 10 m, 2 Anschlüsse #7802-1581-00-08






>>> Weitere Infos in Kürze. Bleiben Sie dran...

YETC-700A
Modell Art.-Nr. Kanäle Ethernet/LAN RS232 E/A Kompatibel Gewicht [kg] Maße [mm]
YETC-700A 410280 2 2x RJ-45 2x DE-9 10/10 TKa (ER) 3.9 210×130×277

Abmessungen: B 210 x H 130 x T 277 mm. Stromversorgung: AC 100–240V, 50/60Hz



Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
