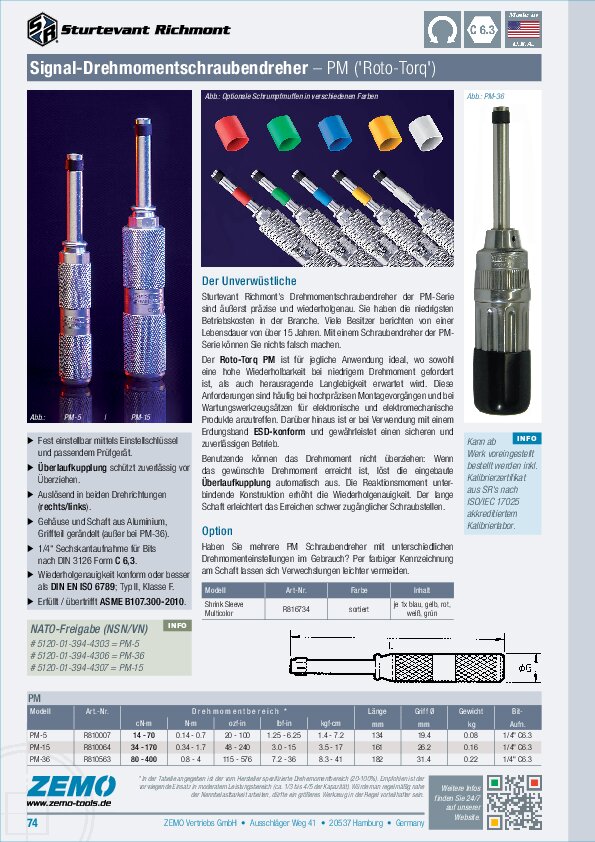

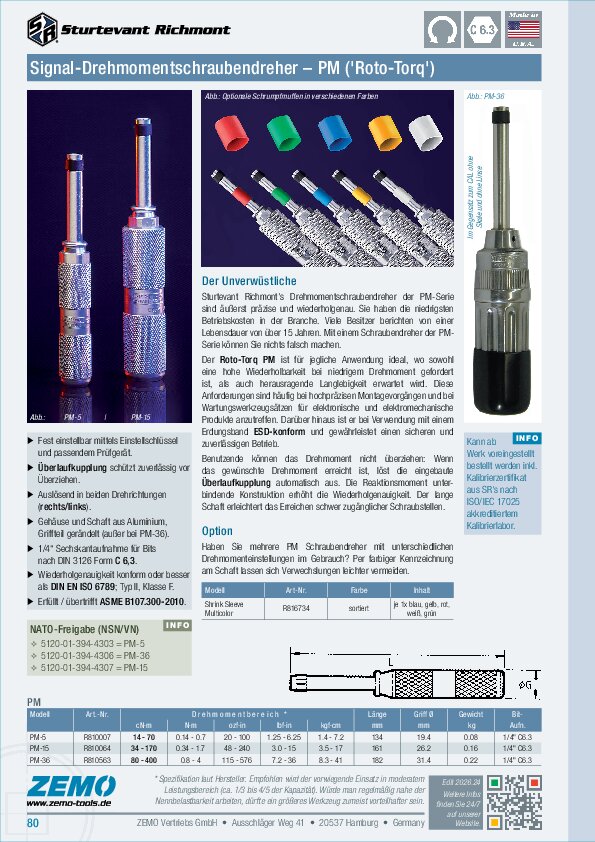

Sturtevant Richmont RotoTorq PM Drehmomentschraubendreher

Kapazität 70 / 170 / 400 cNm

Fest einstellbarer (Preset) Drehmomentschraubendreher mit Überlaufkupplung



Kunden auf der ganzen Welt loben den SR-Drehmomentschraubendreher als den absolut besten der Welt. Warum? Fangen wir ganz von vorne an.



Frank Livermont, Gründer der Richmont Incorporated (und früher Ingenieur bei Lockheed Martin), erfand den Drehmomentschraubendreher. Schon früh wollte Cleco das Patent kaufen. Livermont weigerte sich jedoch. Also machte Cleco ihm ein Angebot, das er nicht ablehnen konnte. Sie kauften die Firma.



Cleco machte die Limited-Slip-Kupplung berühmt; diese Bekanntheit verdanken sie dem erfinderischen Frank Livermont.



Das Design hat sich seit 1944, als Livermont den Drehmomentschraubendreher patentieren ließ, nicht wesentlich verändert. Warum hat es sich nicht verändert? Weil Livermont es auf Anhieb richtig gemacht hat!



Heute ist der Roto-Torq ein Klassiker.



Sturtevant Richmont's PM Drehmomentschraubendreher sind für jegliche Anwendung ideal, in der sowohl hohe Wiederholbarkeit für niedriges Drehmoment erforderlich ist, als auch ausgezeichnete Haltbarkeit und vielseitige Verwendbarkeit gefordert sind.



Diese Anforderungen sind bei hochpräzisen Montagevorgängen und bei Wartungswerkzeugsätzen für elektronische und elektromechanische Komponenten üblich. Der schlanke Schaft erleichtert das Erreichen schwer zugänglicher Schraubstellen.



Mittels des mitgelieferten Einstellschlüssels ist das Drehmoment fest voreinstellbar (passendes Prüfgerät erforderlich). Eine Überlaufkupplung verhindert das "Überziehen". Die Reaktionsmoment unterbindende Konstruktion erhöht die Wiederholgenauigkeit.



Leistungsmerkmale



  • Übertrifft DIN EN ISO 6789 sowie ASME B107.14M
  • Wiederholgenauigkeit ± 6% des eingestellten Wertes
  • Überlaufkupplung
  • Rechts-/Linkslauf
  • Gehäuse und Schaft aus Aluminium
  • Standard-Bitaufnahme 6.35 mm (1/4 Zoll)



Lieferumfang



  • Drehmomentschraubendreher PM
  • Einstellschlüssel
  • Original-Bedienungsanleitung (engl.)
    PLUS: deutsche Übersetzung (pdf) einfach @ anfordern






Optionen



  • Ab Werk voreingestellt lieferbar. Falls gewünscht, bitte in der Bestellung angeben.

  • Mehrere voreingestellte PM Schraubendreher mit unterschiedlichen Drehmomenten im Einsatz? Kennzeichnen Sie diese einfach mittels der verschiedenen farbigen Schrumpfmuffen am Schaft! So lassen sich Verwechslungen leicht vermeiden.






Service / Info





  • Fragen zum Produkt? Benötigt Ihr Sturtevant Richmont Drehmomentschraubendreher eine Prüfung? Kalibrierung? Reparatur?
    Rufen Sie uns gern an. Oder e-Mailen Sie...






NATO/BW Freigabe (NSN/VN)



  • 5120-01-394-4303 = PM-5
  • 5120-01-394-4306 = PM-36
  • 5120-01-394-4307 = PM-15
RotoTorq PM
Modell Art.-Nr. Drehmoment [ozf·in] Drehmoment [lbf·in] Drehmoment [cN·m] Drehmoment [kgf·cm] Griff Ø [mm] Gewicht [kg] Länge [mm]
PM-5 R 810007 20 - 100 1.25 - 6.25 14 - 71 1.4 - 7.2 19 0.08 134
PM-15 R 810064 48 - 240 3.0 - 15 34 - 169 3.5 - 17 26 0.16 161
PM-36 R 810563 7.2 - 36 81 - 407 8 - 40 31 0.22 182

In der Tabelle angegeben ist die vom Hersteller angegebene Spezifikation. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.





Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.






GTIN (EAN)



  • 4260667410222 = R810007 = PM-5
  • 4260667410239 = R810064 = PM-15
  • 4200667410246 = R810563 = PM-36
