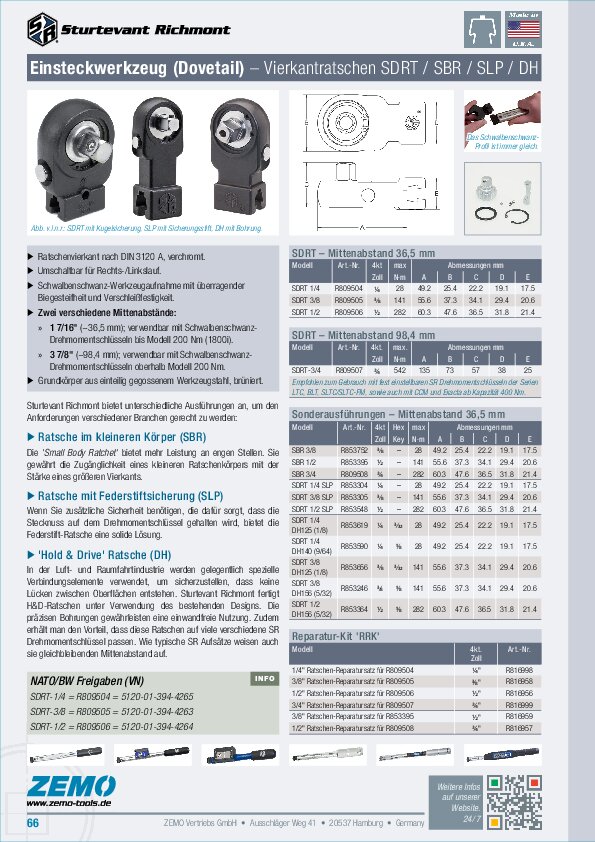

Dovetail-Kopf Vierkantratsche mit kurzem Mittenabstand (~36,5 mm)
Auswechselbarer Werkzeugaufsatz mit Sturtevant Richmont Schwalbenschwanz-Aufnahme (Dovetail). Knarre rechts/links umsteuerbar mittels Querschieber. SDRT Vierkant-Ratschen sind hilfreich, wenn: a) die Schraube/Mutter mit einem Steckschlüssel verschraubt werden kann; b) ein weiter Drehweg benötigt wird, um das Zieldrehmoment zu erreichen.
Sturtevant Richmont bietet verschiedene Ausführungen an, um den Anforderungen verschiedener Branchen gerecht zu werden. Neben den bekannten industriellen Montagewerkzeug-Ratschen sind auch "Hold & Drive"-Ratschen erhältlich.
Features
- Vierkant nach DIN3120A, verchromt
- Kugelsicherung
- Rechts/links umsteuerbar
- Schwalbenschwanzaufnahme mit überragender Biegesteifheit und Verschleißfestigkeit
- Grundkörper aus einteilig gegossenem Werkzeugstahl, brüniert
- Mittenabstand 36,5 mm (1 7/16 Zoll)
Version SBR (Small Body Ratchet) – Schlankes Gehäuse
Diese speziellen Ausführungen bieten mehr Leistung an engen Stellen. Sie kombinieren die Zugänglichkeit eines kleineren Ratschenkörpers mit der Stärke eines größeren Vierkants.
Version SLP (Socket Lock Pin) – Federstiftsicherung
Wenn Sie zusätzliche Sicherheit benötigen, die dafür sorgt, dass die Stecknuss auf dem Drehmomentschlüssel gehalten wird, bietet die Federstift-Ratsche eine solide Lösung.
Version DH (Hold & Drive) – mit Durchsteckbohrung für Stiftschlüssel
In der Luft- und Raumfahrtindustrie werden gelegentlich spezielle Verbindungselemente verwendet, um sicherzustellen, dass keine Lücken zwischen Oberflächen entstehen. Sturtevant Richmont fertigt diese Ratschen unter Verwendung des bestehenden Designs. Die präzisen Bohrungen gewährleisten eine einwandfreie Nutzung. Zudem erhält man den Vorteil, dass diese Ratschen auf viele verschiedene Sturtevant Richmont Drehmomentschlüssel passen. Wie typische SR Köpfe weisen auch sie gleichbleibenden Mittenabstand auf.
Option Ratschen-Reparatur-Satz
Ratschen-Erneuerungssätze gibt es in Größen von 1/4 Zoll bis zu 3/4 Zoll Antrieb. Zusätzlich zu einer neuen Spindel enthält der Satz einen Umkehrstift, eine Unterlegscheibe, einen Sicherungsring, eine Feder und eine Kugel.
- R816998 = Ratschen-Erneuerungssatz für R809504 (SDRT)
- R816958 = Ratschen-Erneuerungssatz für R809505 (SDRT)
- R816956 = Ratschen-Erneuerungssatz für R809506 (SDRT)
- R816959 = Ratschen-Erneuerungssatz für R853395 (SBR)
- R816957 = Ratschen-Erneuerungssatz für R809508 (SBR)
VN/NSN (NATO Katalognummer)
- 5120-00-020-5634 = SDRT-1/4 (obsolet)
- 5120-00-020-5635 = SDRT-1/2 (obsolet)
- 5120-00-020-5636 = SDRT-3/8 (obsolet)
- 5120-01-394-4263 = SDRT-3/8
- 5120-01-394-4264 = SDRT-1/2
- 5120-01-394-4265 = SDRT-1/4
