INFO: Die gegenwärtige Metallgriff-Ausführung wurde im Herbst 2016 eingeführt. Davor (genauer: seit 1986) waren die Modelle bis Kapazität 250ft/3000i/340Nm mit einem Gummigriff ausgestattet – auch zu erkennen an der Artikelnummer, die mit R8107nn begann. Noch ältere Richmont Drehmomentschlüssel dieser Baureihe waren seinerzeit wiederum mit einem Metallgriff ausgestattet.

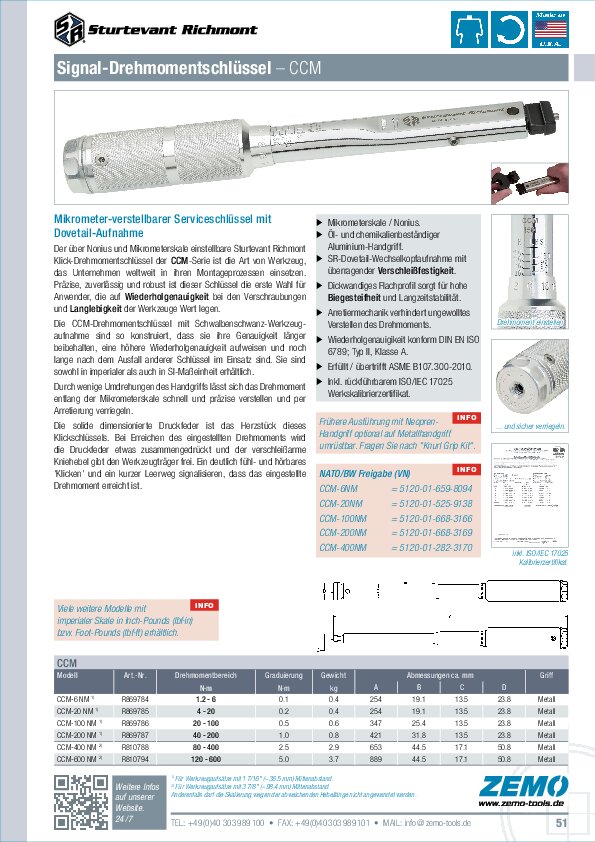

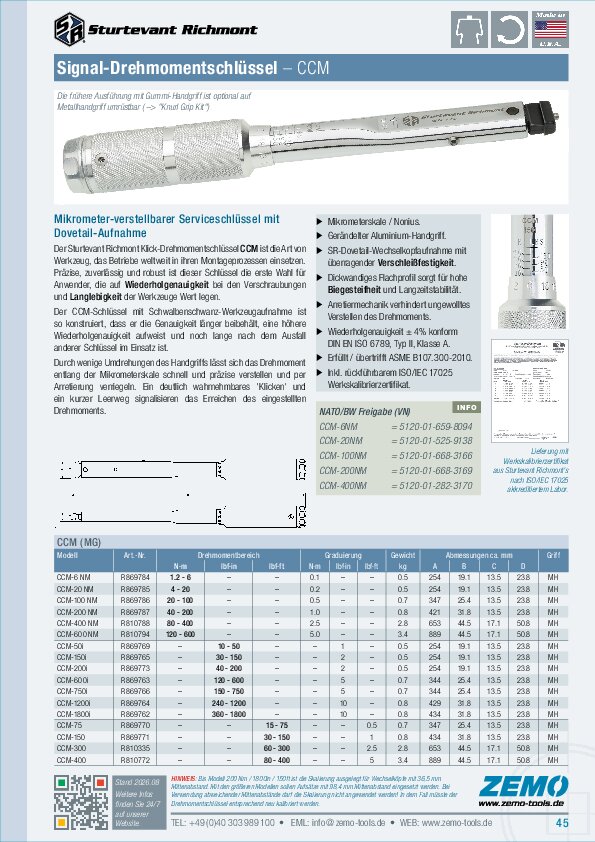

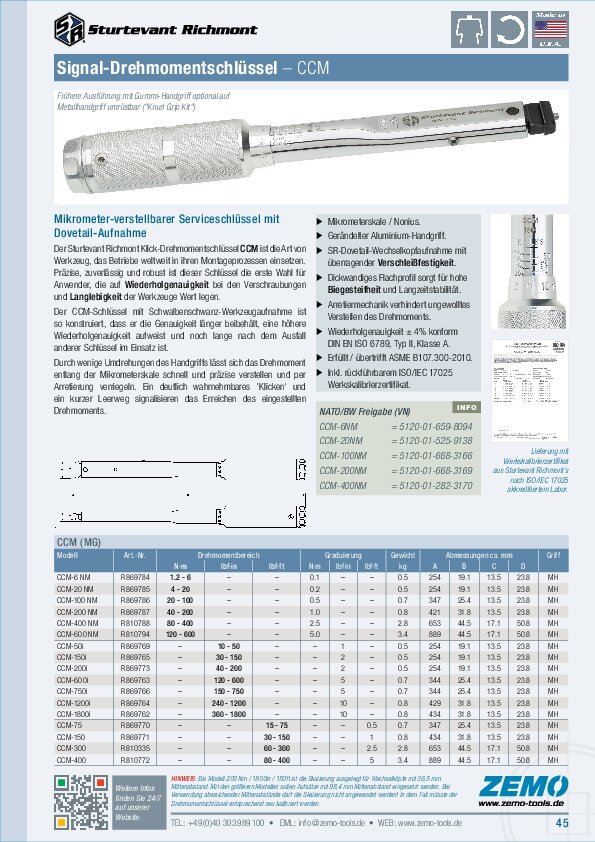

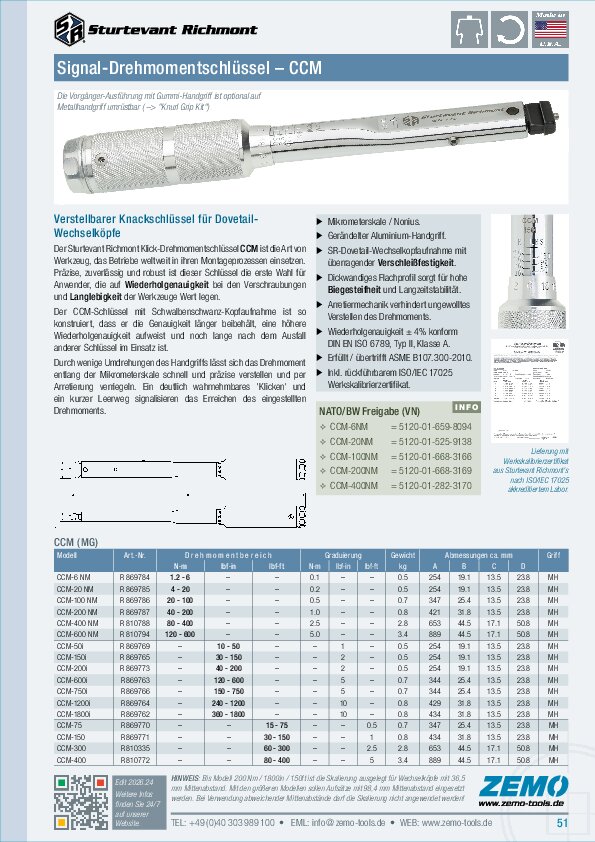

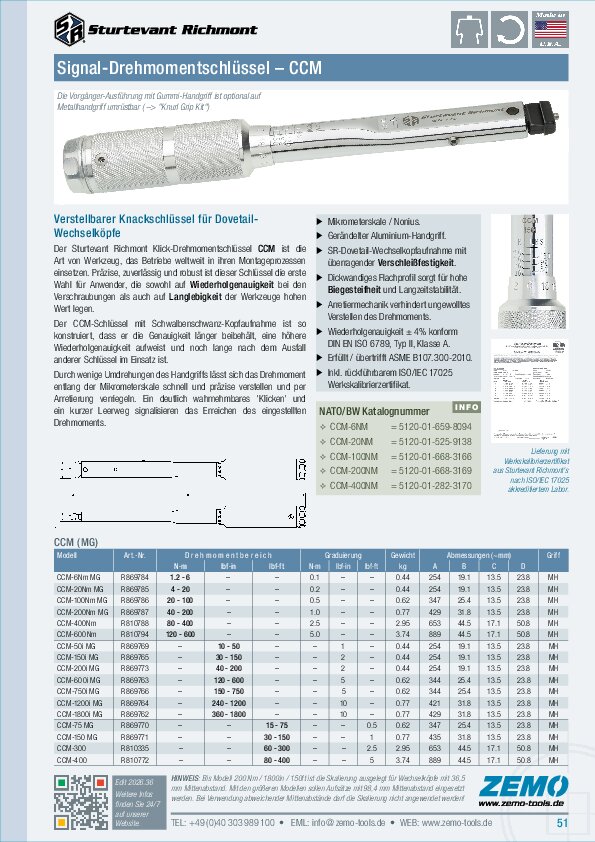

Verstellbarer Signal-Drehmomentschlüssel für Schwalbenschwanz-Wechselköpfe
Die CCM-Drehmomentschlüssel mit Schwalbenschwanz-Werkzeugaufnahme (Dovetail) sind so konstruiert, dass sie ihre Genauigkeit länger beibehalten, eine höhere Wiederholgenauigkeit aufweisen und noch lange nach dem Ausfall anderer Schlüssel im Einsatz sind.
Der einstellbare Sturtevant Richmont CCM-Drehmomentschlüssel ist die Art von Werkzeug, die Unternehmen weltweit in ihren Montageprozessen sehen wollen. Präzise, zuverlässig und robust wie kaum ein anderer ist dieser Schlüssel die erste Wahl für Anwender, die gleichermaßen auf Wiederholgenauigkeit bei den Verschraubungen wie auch Langlebigkeit der Werkzeuge Wert legen.
Durch wenige Umdrehungen des Handgriffs lässt sich das Drehmoment entlang der Mikrometerskale schnell und präzise verstellen und sodann per Arretierung verriegeln. CCM Drehmomentschlüssel sind sowohl in imperialen als auch in SI-Maßeinheit(en) erhältlich.
Die solide dimensionierte Druckfeder ist das Herzstück dieses Knackschlüssels. Bei Erreichen des eingestellten Drehmoments wird die Druckfeder etwas zusammengedrückt und der verschleißarme Kniehebel gibt den Werkzeugträger frei. Ein deutlich wahrnehmbares 'Klicken' und ein kurzer Leerweg signalisieren, dass das eingestellte Drehmoment erreicht ist.
Features
Lieferumfang
Benefit
Optionen / Zubehör
Service / Info
NATO/BW Katalognummer (NSN/VN)
| Modell * | Art.-Nr. | Drehmoment [N·m] * | Graduierung | Gewicht [kg] | Länge [mm] | Griff |
|---|---|---|---|---|---|---|
| CCM-6Nm MG | R 869784 | 1.2 - 6 | 0.1 | 0.44 | 254 | MH |
| CCM-20Nm MG | R 869785 | 4 - 20 | 0.2 | 0.44 | 254 | MH |
| CCM-100Nm MG | R 869786 | 20 - 100 | 0.5 | 0.62 | 347 | MH |
| CCM-200Nm MG | R 869787 | 40 - 200 | 1 | 0.77 | 429 | MH |
| CCM-400Nm | R 810788 | 80 - 400 | 2.5 | 2.95 | 653 | MH |
| CCM-600Nm | R 810794 | 120 - 600 | 5 | 3.74 | 889 | MH |
Achtung: Bis 200 Nm ist die Skalierung ausgelegt für Wechselköpfe mit 36,5 mm Mittenabstand. Mit den größeren Modellen sollen Aufsätze mit 98,4 mm Mittenabstand eingesetzt werden. Bei Verwendung abweichender Mittenabstände darf die Skalierung nicht angewendet werden! In dem Fall müßte der Drehmomentschlüssel entsprechend neu kalibriert werden.
| Modell | Art.-Nr. | Drehmoment [lbf·in] | Graduierung | Gewicht [kg] | Länge [mm] | Griff |
|---|---|---|---|---|---|---|
| CCM-50i MG | R 869769 | 10 - 50 | 1 | 0.44 | 254 | MH |
| CCM-150i MG | R 869765 | 30 - 150 | 2 | 0.44 | 254 | MH |
| CCM-200i MG | R 869773 | 40 - 200 | 2 | 0.44 | 254 | MH |
| CCM-600i MG | R 869763 | 120 - 600 | 5 | 0.62 | 344 | MH |
| CCM-750i MG | R 869766 | 150 - 750 | 5 | 0.62 | 344 | MH |
| CCM-1200i MG | R 869764 | 240 - 1200 | 10 | 0.77 | 421 | MH |
| CCM-1800i MG | R 869762 | 360 - 1800 | 10 | 0.77 | 429 | MH |
Achtung: Bis 1800 InLb ist die Skalierung ausgelegt für Wechselköpfe mit 36,5 mm Mittenabstand. Bei Verwendung abweichender Mittenabstände darf die Skalierung nicht angewendet werden! In dem Fall müsste der Schlüssel entsprechend neu kalibriert werden.
| Modell * | Art.-Nr. | Drehmoment [lbf·ft] * | Graduierung | Gewicht [kg] | Länge [mm] | Griff |
|---|---|---|---|---|---|---|
| CCM-75 MG | R 869770 | 15 - 75 | 0.5 | 0.6 | 347 | MH |
| CCM-150 MG | R 869771 | 30 - 150 | 1 | 0.8 | 435 | MH |
| CCM-300 | R 810335 | 60 - 300 | 2.5 | 2.9 | 653 | MH |
| CCM-400 | R 810772 | 80 - 400 | 5 | 3.7 | 889 | MH |
Achtung: Bis 150 FtLb ist die Skalierung ausgelegt für Wechselköpfe mit 36,5 mm Mittenabstand. Mit den größeren Modellen sollen Aufsätze mit 98,4 mm Mittenabstand eingesetzt werden. Bei Verwendung abweichender Mittenabstände darf die Skalierung nicht angewendet werden! In dem Fall müsste der Schlüssel entsprechend neu kalibriert werden.
MH = Gerändelter Metallhandgriff.
Spezifikation laut Hersteller. Empfohlen wird der vorwiegende Einsatz im moderaten Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte in der Regel ein größeres Werkzeug vorteilhafter sein. Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
