Sturtevant Richmont FN Offenringschlüssel-Aufsatz

Mittenabstand 36.5 mm (1 7/16 Zoll)

Dovetail-Offenringschlüssel-Kopf mit kurzem Mittenabstand (~36,5 mm)

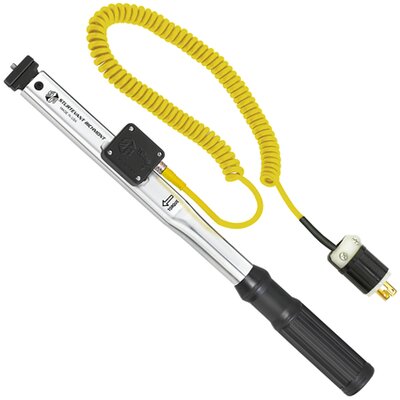

Auswechselbarer Werkzeugaufsatz mit Schwalbenschwanz-Aufnahme (Dovetail). Verwendbar auf Sturtevant Richmont Drehmomentschlüsseln der Serien LTC, SLTC und SLTC-FM sowie Serie CCM bis Modell 200 Nm bzw. 1800 In.lb / 150 Ft.lb.

Offenringschlüssel-Aufsätze sind ideal, wenn:

pneumatische, hydraulische o.a. Leitungen und Schläuche verschraubt werden,
es die Platzverhältnisse nicht zulassen, einen OE- oder ROE-Kopf zu verwenden.

Praktisch alle SR auswechselbaren Köpfe werden einzeln aus legiertem Stahl gegossen. Dieses Herstellungsverfahren liefert eine Festigkeit und Lebensdauer, die durch die landläufigere „Cut & Weld“ Methode kaum erreicht wird. Weitere Größen und/oder Sonderausführungen (bspw. S-FN Offenringschlüssel mit Anschlag) sind auf Anfrage lieferbar.

Features

Offener Ring mit 30° Öffnungsversatz
SR Schwalbenschwanzaufnahme mit überragender Biegesteifheit und Verschleißfestigkeit
Mittenabstand 36,5 mm (1 7/16 Zoll)
Gegossene Werkzeugstahllegierung, brüniert

Offenringschlüssel FN (mm)

Modell	Art.-Nr.	SW [mm]	max. Drehmoment [N·m]	max. Drehmoment [lbf·in]	Mittenabstand [mm]	EAN / GTIN
FN-8 MM	R 809243	8	16	145	36.5	4260667410949
FN-9 MM	R 809217	9	19	170	36.5	4260667410956
FN-10 MM	R 809218	10	22	195	36.5	4260667410963
FN-11 MM	R 809221	11	28	250	36.5	4260667410970
FN-12 MM	R 809241	12	30	265	36.5	4260667410987
FN-13 MM	R 809219	13	33	295	36.5	4260667410994
FN-14 MM	R 809220	14	40	355	36.5	4260667411007
FN-15 MM	R 809222	15	45	400	36.5	4260667411014
FN-16 MM	R 809238	16	50	445	36.5	4260667411021
FN-17 MM	R 809223	17	54	480	36.5	4260667411038
FN-18 MM	R 809239	18	61	540	36.5	4260667411045
FN-19 MM	R 809224	19	68	600	36.5	4260667411052
FN-21 MM	R 809240	21	80	710	36.5	4260667411069
FN-22 MM	R 809242	22	90	800	36.5	4260667411076
FN-24 MM	R 809225	24	105	930	36.5	4260667411083

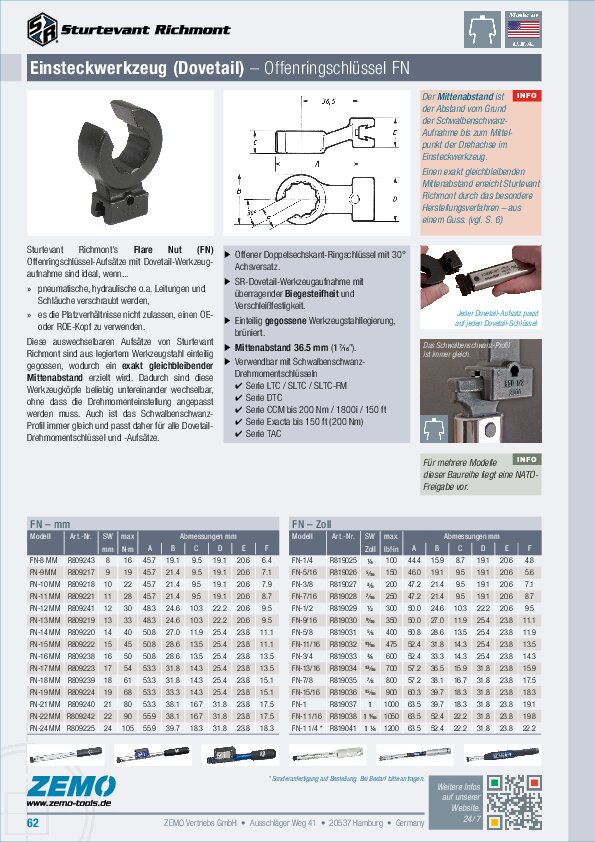

Weitere Maßangaben im Datenblatt (s. Downloads).

Offenringschlüssel FN (Zoll)

Modell	Art.-Nr.	SW [Zoll]	max. Drehmoment [lbf·in]	max. Drehmoment [N·m]	Mittenabstand (Zoll)	EAN / GTIN
FN-1/4	R 819025	1/4	100	11	1 7/16	4260667411342
FN-5/16	R 819026	5/16	150	17	1 7/16	4260667411359
FN-3/8	R 819027	3/8	200	23	1 7/16	4260667411366
FN-7/16	R 819028	7/16	250	28	1 7/16	4260667411373
FN-1/2	R 819029	1/2	300	34	1 7/16	4260667411380
FN-9/16	R 819030	9/16	350	40	1 7/16	4260667411397
FN-5/8	R 819031	5/8	400	45	1 7/16	4260667411403
FN-11/16	R 819032	11/16	475	54	1 7/16	4260667411410
FN-3/4	R 819033	3/4	600	68	1 7/16	4260667411427
FN-13/16	R 819034	13/16	700	79	1 7/16	4260667411434
FN-7/8	R 819035	7/8	800	90	1 7/16	4260667411441
FN-15/16	R 819036	15/16	900	102	1 7/16	4260667411458
FN-1	R 819037	1	1000	113	1 7/16	4260667411465
FN-1.1/16	R 819038	1.1/16	1050	119	1 7/16	4260667411472

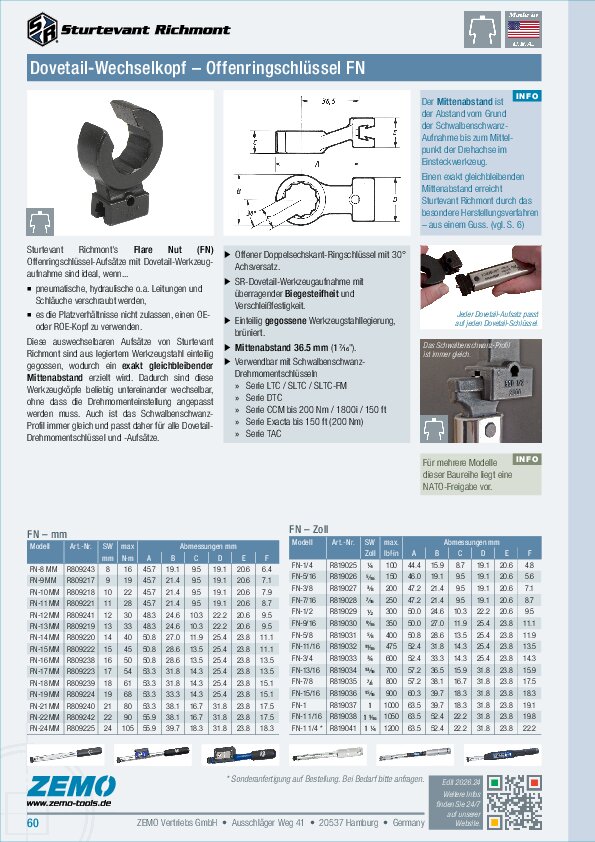

Weitere Maßangaben im Datenblatt (s. Downloads). Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
