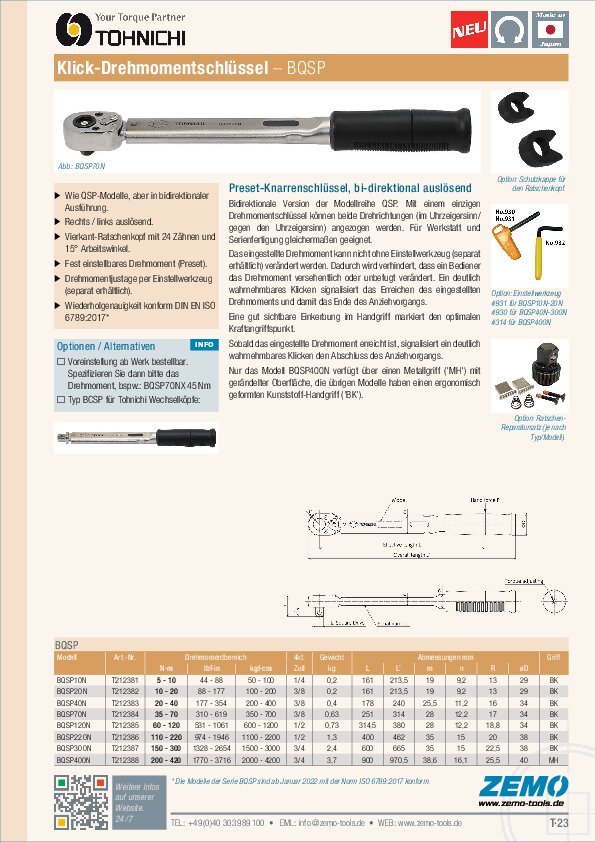

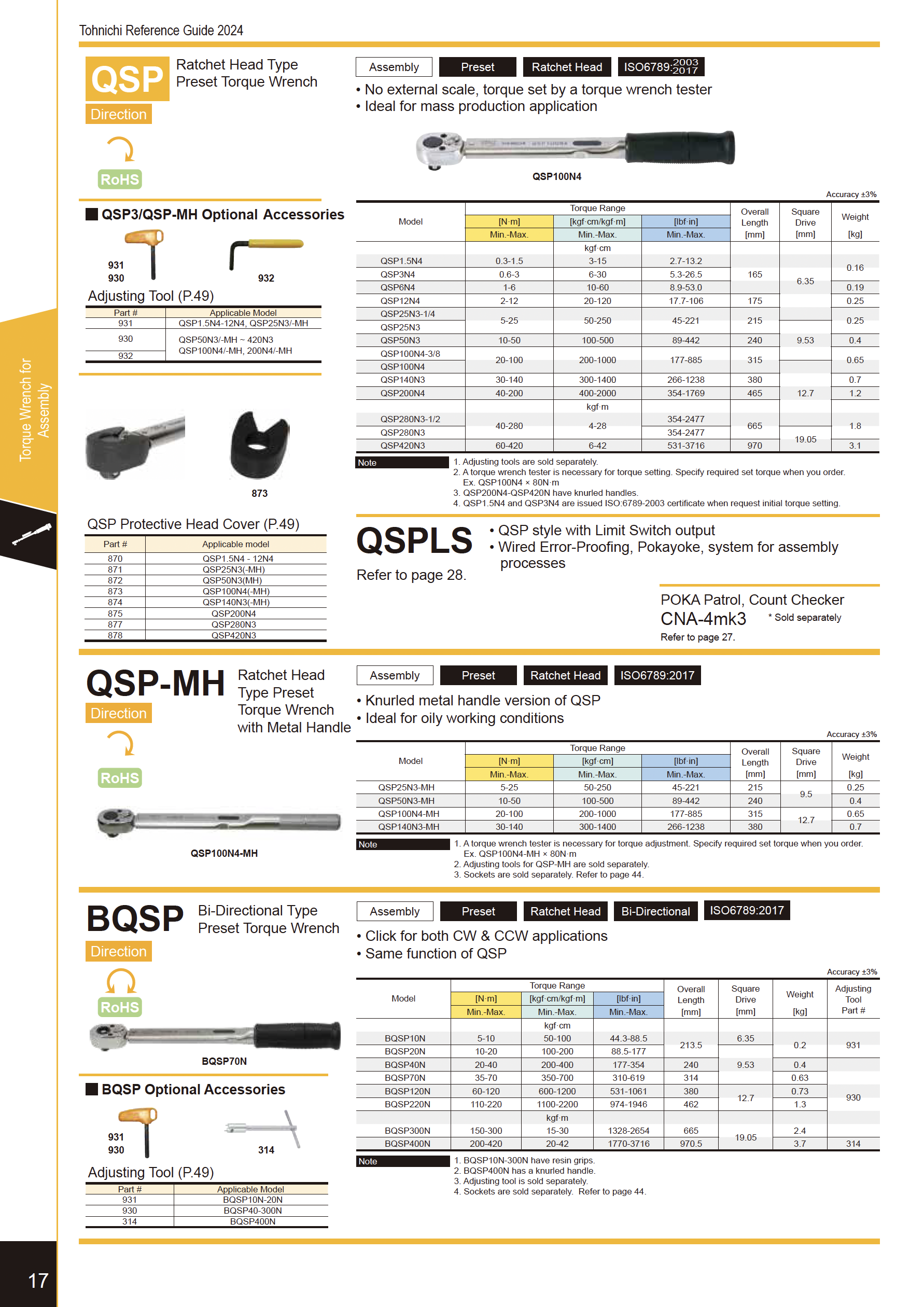

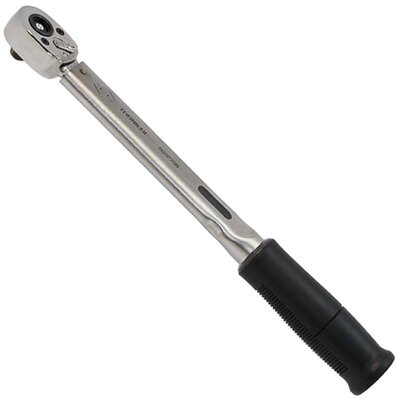

Tohnichi BQSP Drehmomentschlüssel

Kapazität 10 / 20 / 40 / 70 / 120 / 220 / 300 / 420 Nm

Bi-direktionaler Preset Klick-Drehmomentschlüssel

Für Werkstatt und Serienfertigung gleichermaßen geeignet. Bidirektionale Version des Modells QSP. Mit einem einzigen Drehmomentschlüssel können beide Drehrichtungen (im Uhrzeigersinn/gegen den Uhrzeigersinn) angezogen werden.

Das eingestellte Drehmoment kann ohne Spezialwerkzeug (separat erhältlich) nicht verändert werden, wodurch verhindert wird, dass der Bediener das Drehmoment versehentlich oder unbefugt verändert. Ein deutlich wahrnehmbares „Klicken” signalisiert das Erreichen des eingestellten Drehmoments und damit das Ende des Anziehvorgangs.

Nur das Modell B...400N verfügt über einen Metallgriff mit gerändelter Oberfläche, die übrigen Modelle haben einen ergonomischen Kunststoff-Handgriff.

Features Typ BQSP

Wiederholgenauigkeit gemäß DIN EN ISO 6789:2017
Rechts / links auslösend
Umsteuerbare Ratsche
Drehmoment fest einstellbar (preset)
Ergonomischer Kunststoff-Handgriff (außer Modell 400N)

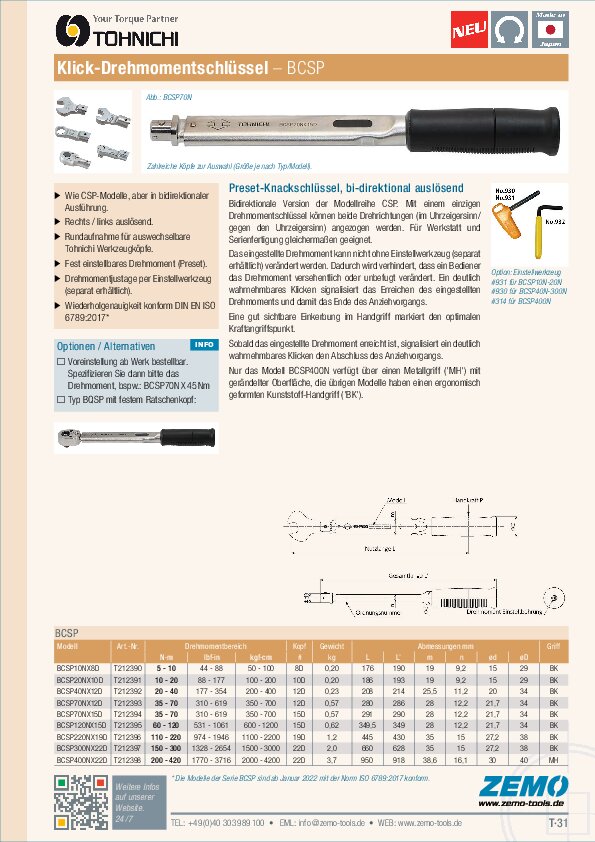

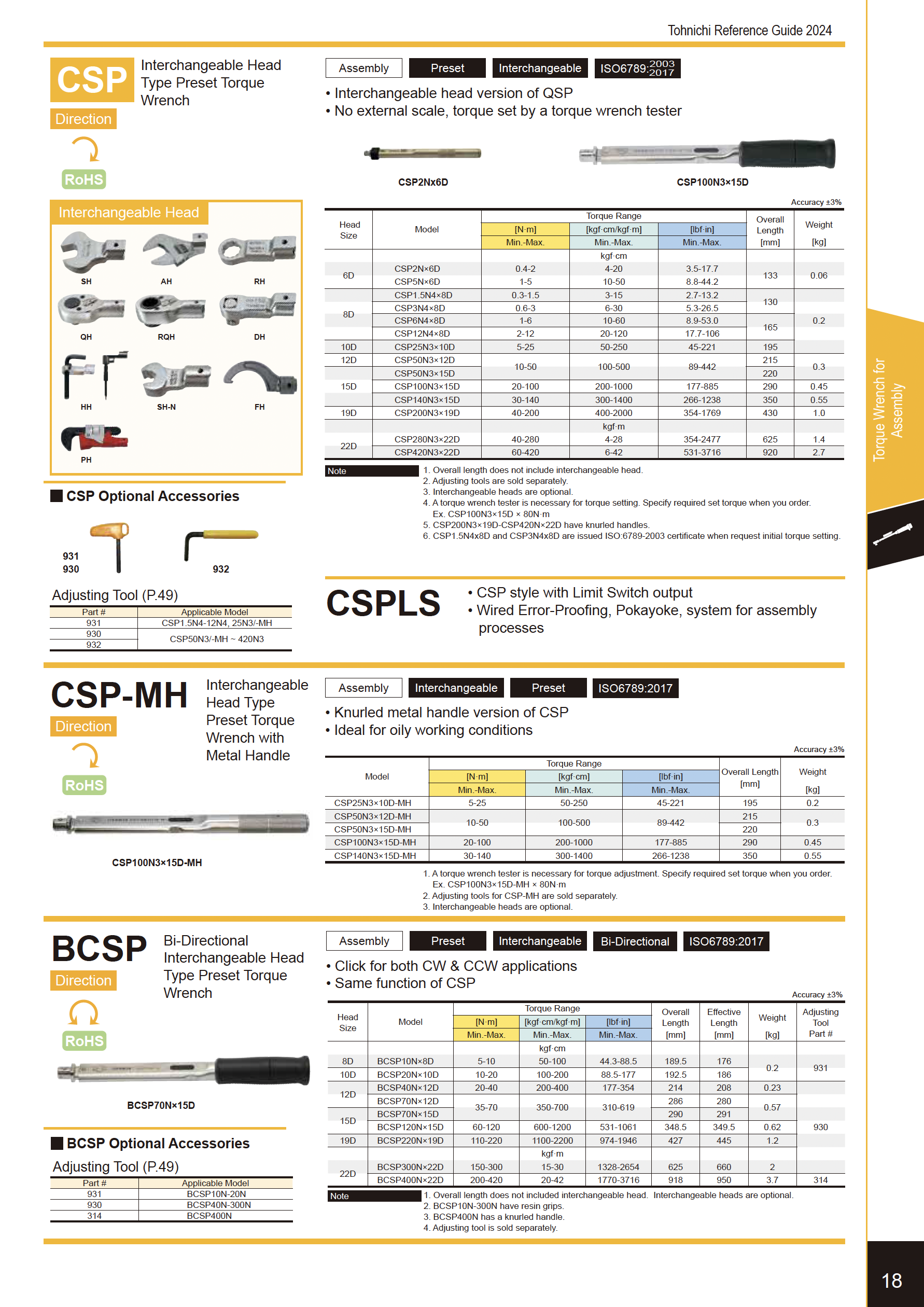

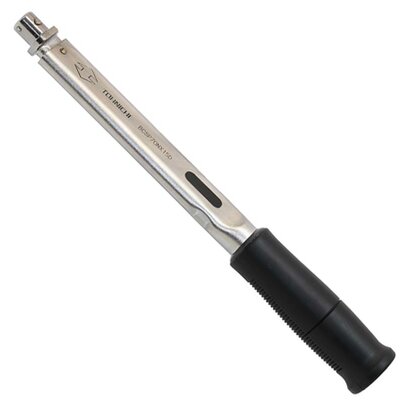

Alternative Ausführung BCSP

Wie BQSP, anstelle der Ratsche jedoch mit Rundaufnahme für auswechselbare Werkzeugköpfe von Tohnichi (s. Downloads).

Lieferumfang

Drehmomentschlüssel
Original-Bedienungsanleitung (jap./eng.)
PLUS: deutsche Übersetzung (pdf) einfach @ anfordern

Service / Info

FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789
FAQ: Umrechnungsfaktoren zum Konvertieren verschiedener Drehmoment-Maßeinheiten

PDF: Katalog mit weiteren Infos
PDF: Bedienungsanleitung deutsch per E-Mail anfordern

Fragen zum Produkt? Benötigt Ihr Tohnichi Drehmomentschlüssel eine Prüfung? Kalibrierung? Reparatur?
Rufen Sie uns gern an. Oder e-Mailen Sie...

BQSP

Modell	Art.-Nr.	Drehmoment [N·m]	Drehmoment [lbf·in]	Drehmoment [kgf·cm]	4kt [Zoll]	Länge [mm]	Gewicht [kg]	Griff
BQSP10N	T212381	5 - 10	44 - 88	50 - 100	1/4	214	0.2	BK
BQSP20N	T212382	10 - 20	88 - 177	100 - 200	3/8	214	0.2	BK
BQSP40N	T212383	20 - 40	177 - 354	200 - 400	3/8	240	0.4	BK
BQSP70N	T212384	35 - 70	310 - 619	350 - 700	3/8	314	0.63	BK
BQSP120N	T212385	60 - 120	531 - 1061	600 - 1200	1/2	380	0.73	BK
BQSP220N	T212386	110 - 220	974 - 1946	1100 - 2200	1/2	462	1.3	BK
BQSP300N	T212387	150 - 300	1328 - 2654	15 - 30 kgf.m	3/4	665	2.4	BK
BQSP400N	T212388	200 - 420	1770 - 3716	20 - 42 kgf.m	3/4	971	3.7	MH

Griffausführungen: 'BK' = schwarzer Kunststoff, 'MH' = gerändelter Metallgriff.

Technische Daten gemäß Spezifikation des Herstellers. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Modell in der Regel ratsamer sein.

Die Modelle der Serie BQSP sind ab Januar 2022 mit der Norm ISO 6789:2017 konform.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
