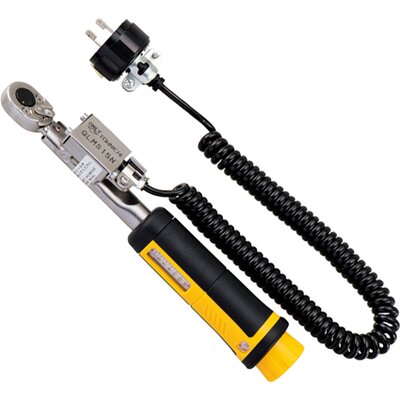

Tohnichi QLMS Drehmomentschlüssel mit Schalter+Kabel
Option: Schutzabdeckung (Ratschenkopf)
Option: Anzahlprüfer CNA-4mk3
Bilder
Downloads

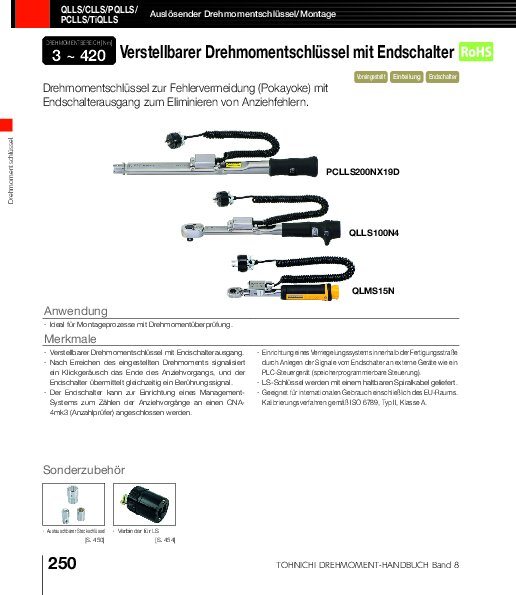

Tohnichi CLLS / QLLS Drehmomentschlüssel
Kapazität 2 / 5 / 10 / 15 / 25 / 50 / 100 / 140 / 200 / 280 Nm
Klick-Drehmomentschlüssel mit Endschalterausgang und Spiralkabel
Verstellbarer Klick-Drehmomentschlüssel mit Grenzwertschalterausgang und Spiralkabel. Bei Erreichen des eingestellten Drehmoments (Klickpunkt) übermittelt der integrierte Grenzwertschalter zeitgleich ein Kontaktsignal. Das Signal des Grenzwertschalters wird von einer Speicherprogrammierbaren Steuerung (SPS, PLC) oder einem ähnlichen Gerät erfasst, um mit Hilfe von Blockiersteuerungen in der Montagelinie ein System zur Sicherung des Schraubprozesses einzurichten.
Die Drehmomenteinstellung ist mit Drehknopf und Skale leicht durchführbar. Die 24-zähnige Ratsche mit kleinem Arbeitswinkel (15 Grad) erleichtert das Arbeiten an beengten Stellen (bei Typ QL). Ein deutliches Klick-Geräusch signalisiert den Abschluss des Anziehvorgangs, sobald das eingestellte Drehmoment erreicht ist.
Die Ausführung "-MH" mit gerändeltem Metall-Handgriff ist besonders geeignet für den Einsatz in fettigen Arbeitsbereichen (Öl, Chemikalien usw.) wie etwa bei Werkstattarbeit. Der große Einstellknopf erleichtert das Einstellen des Drehmoments, auch mit öligen Händen.
Leistungsmerkmale
- Wiederholgenauigkeit gemäß DIN EN ISO 6789 Typ II Klasse A
- Ratschenkopf mit 24 Zähnen und 15° Arbeitswinkel (Typ QL)
- Deutlich vernehmbares Klicksignal
- Endschalterspezifikation ist 30 V AC/DC unterhalb 1 A
- Spiralkabel (max. 2 m) überträgt das Kontaktsignal
- Drehmomenteinstellung/Verriegelung am Schlüssel
Lieferumfang
- Drehmomentschlüssel mit Endschalter, Spiralkabel und Stecker
- Rückführb. Werkskalibrierzertifikat
- Original-Bedienungsanleitung (jap./eng.)
PLUS: deutsche Übersetzung (pdf) einfach @ anfordern
Optionen / Zubehör / Ersatz
- Ausstattung mit imperialer Skale (lbf·in) auf Anfrage*
- Schutzkappe für Ratschenkopf
#870 (QL2N - QL15N)
#871 (QL25N5) - Ratschen-Reparatursatz
#1101 (QL2N - QL15N)
#1102 (QL25N5) - LS-Verbinder/Anschluss
#WF6215 = Stecker
#WA5219K = Buchse
Alternative Produkte
- Typ CLLS – wie QLLS, jedoch für auswechselbare Einsteckwerkzeuge von Tohnichi (DH, HH, QH, RH, SH, SH-N)
- Typ CLMS-MH – wie QLMS-MH, jedoch für auswechselbare Einsteckwerkzeuge von Tohnichi (DH, HH, QH, RH, SH, SH-N)
CLLS (Kunststoffgriff) – Wechselkopf
| Modell | Art.-Nr. | Drehmoment [N·m] | Graduierung | Kopf Ø | Länge [mm] | Gewicht [kg] | Griff |
|---|---|---|---|---|---|---|---|
| CLMS10NX8D | ◻︎ | 2 - 10 | 0.1 | 8D | 199 | 0.45 | Resin |
| CLMS15NX8D | ◻︎ | 3 - 15 | 0.1 | 8D | 199 | 0.45 | Resin |
| CLLS25N5X10D | ◻︎ | 5 - 25 | 0.2 | 10D | 216 | 0.47 | Resin |
| CLLS50NX12D | ◻︎ | 10 - 50 | 0.5 | 12D | 232 | 0.54 | Resin |
| CLLS50NX15D | ◻︎ | 10 - 50 | 0.5 | 15D | 235 | 0.54 | Resin |
| CLLS100NX15D | ◻︎ | 20 - 100 | 1 | 15D | 309 | 0.69 | Resin |
| CLLS140NX15D | ◻︎ | 30 - 140 | 1 | 15D | 368 | 0.84 | Resin |
| CLLS200NX19D | ◻︎ | 40 - 200 | 2 | 19D | 454 | 1.37 | Resin |
| CLLS280NX22D | ◻︎ | 40 - 280 | 2 | 22D | 652 | 2.17 | Resin |
QLLS (Kunststoffgriff) – Ratschenkopf
| Modell | Art.-Nr. | Drehmoment [Nm] | Graduierung | 4kt [Zoll] | Länge [mm] | Gewicht [kg] | Griff |
|---|---|---|---|---|---|---|---|
| QLMS10N | T212007-LS | 2 - 10 | 0.1 | 1/4 | 194 | 0.48 | Resin |
| QLMS15N | T212010-LS | 3 - 15 | 0.1 | 1/4 | 219 | 0.48 | Resin |
| QLLS25N5 | T212016-LS | 5 - 25 | 0.2 | 3/8 | 237 | 0.50 | Resin |
| QLLS50N | T212020-LS | 10 - 50 | 0.5 | 3/8 | 258 | 0.62 | Resin |
| QLLS100N4 | T212026-LS | 20 - 100 | 1 | 3/8 | 333 | 0.86 | Resin |
| QLLS140N | T212029-LS | 30 - 140 | 1 | 1/2 | 399 | 0.96 | Resin |
| QLLS200N4 | T212032-LS | 40 - 200 | 2 | 1/2 | 489 | 1.57 | Resin |
| QLLS280N | T212038-LS | 40 - 280 | 2 | 3/4 | 692 | 2.47 | Resin |
CLMS-MH (Metallgriff) – Wechselkopf
| Modell | Art.-Nr. | Drehmoment [N·m] | Graduierung | Kopf Ø | Länge [mm] | Gewicht [kg] | Griff |
|---|---|---|---|---|---|---|---|
| CLMS2NX8D-MH | ◻︎ | 0.4 - 2 | 0.02 | 8D | 139 | 0.32 | MH |
| CLMS5NX8D-MH | ◻︎ | 1 - 5 | 0.05 | 8D | 139 | 0.32 | MH |
| CLMS10NX8D-MH | ◻︎ | 2 - 10 | 0.1 | 8D | 174 | 0.35 | MH |
| CLMS15NX8D-MH | ◻︎ | 3 - 15 | 0.1 | 8D | 174 | 0.35 | MH |
QLMS-MH (Metallgriff) – Ratschenkopf
| Modell | Art.-Nr. | Drehmoment [Nm] | Graduierung | 4kt [Zoll] | Länge [mm] | Gewicht [kg] | Griff |
|---|---|---|---|---|---|---|---|
| QLMS2N-MH | T212075-LS | 0.4 - 2 | 0.02 | 1/4 | 160 | 0.35 | MH |
| QLMS5N-MH | T212078-LS | 1 - 5 | 0.05 | 1/4 | 160 | 0.35 | MH |
| QLMS10N-MH | T212081-LS | 2 - 10 | 0.1 | 1/4 | 195 | 0.38 | MH |
| QLMS15N-MH | T212084-LS | 3 - 15 | 0.1 | 1/4 | 195 | 0.38 | MH |
Technische Daten gemäß Spezifikation des Herstellers. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Modell in der Regel ratsamer sein.
* Produkte mit SI-Einheiten QLMS2N-MH, QLMS5N-MH, CLMS2NX8D-MH und CLMS5NX8D-MH sowie Produkte mit metrischen Einheiten 20QLMS-MH, 50QLMS-MH, 20CLMS-MH und 50CLMS-MH sind ab Januar 2022 mit der Norm ISO 6789:2017 konform. Kalibrierzertifikate werden sich von denen älterer Produkte unterscheiden. Produkte mit amerikanischen Einheiten entsprechen nicht der Norm ISO 6789:2017.
Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
