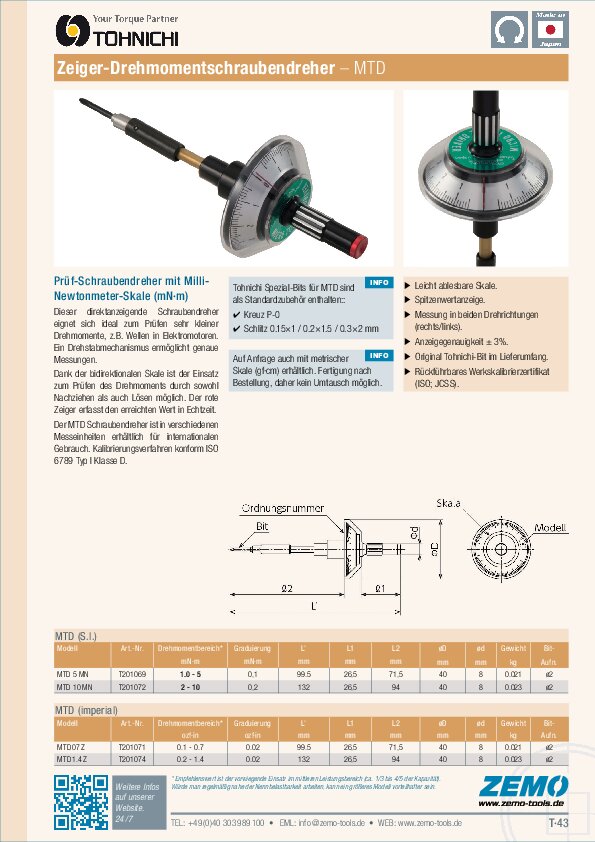

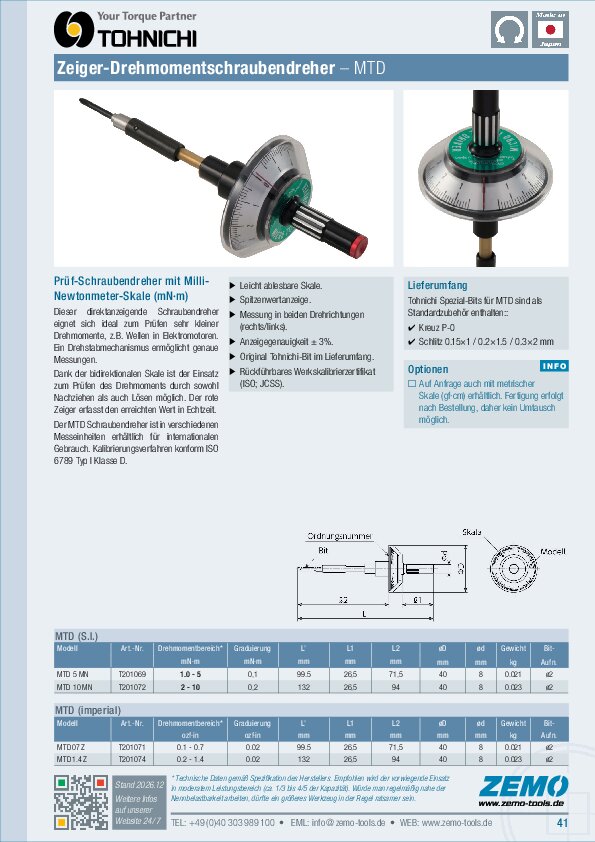

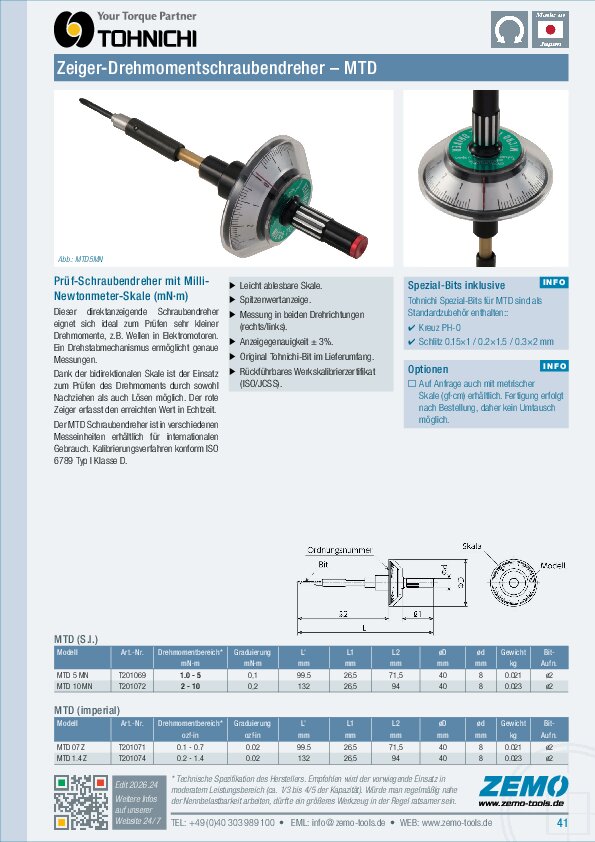

Tohnichi MTD Drehmomentschraubendreher

Kapazität 5 / 10 mNm

Direktanzeigender Drehmomentschraubendreher mit Millinewtonmeter-Skale



Der MTD Drehmoment-Schraubendreher eignet sich ideal zum Prüfen sehr kleiner Drehmomente, z.B. Wellen in Elektromotoren. Ein Drehstabmechanismus ermöglicht genaue Messungen. Dank der bidirektionalen Skalenscheibe ist der Einsatz zum Prüfen des Drehmoments durch im Rechts- (UZ) als auch im Linkslauf (GUZ) möglich.



Sechskantaufnahme #2 für Spezial-Bits und Adapter von Tohnichi.



Der MTD Schraubendreher ist in verschiedenen Messeinheiten erhältlich für internationalen Gebrauch. Kalibrierungsverfahren gemäß ISO 6789 Typ I Klasse D.



Leistungsmerkmale





Lieferumfang



  • Drehmomentschraubendreher MTD
  • Werkskalibrierzertifikat (ISO/JIS)
  • Original-Bedienungsanleitung (engl.)
    PLUS: deutsche Übersetzung (i.V.)
  • Spezial-Bits
    - Kreuzschlitz #0
    - Schlitz 0.15x1 / 0.2x1.5 / 0.3x2 mm






Optionen



  • Imperiale Skale optional, metrische Skale auf Anfrage
Serie MTD – MilliNewtonmeter (mN·m)
Modell Art.-Nr. Drehmoment [mN·m] Graduierung Länge [mm] Griff Ø [mm] Gewicht [kg]
MTD5MN T201069 1 - 5 0.1 99.5 8 0.021
MTD10MN T201072 2 - 10 0.2 132 8 0.023
Serie MTD – Inch-Ounce (ozf·in)
Modell Art.-Nr. Drehmoment [ozf·in] Graduierung Länge [mm] Griff Ø [mm] Gewicht [kg]
MTD 07 Z T201071 0.1 - 0.7 0.02 99.5 8 0.021
MTD 1.4 Z T201074 0.2 - 1.4 0.02 132 8 0.023

In der Tabelle angegeben ist der vom Hersteller spezifizierte Drehmomentbereich. Empfohlen ist der vorwiegende Einsatz in moderatem Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.



Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
