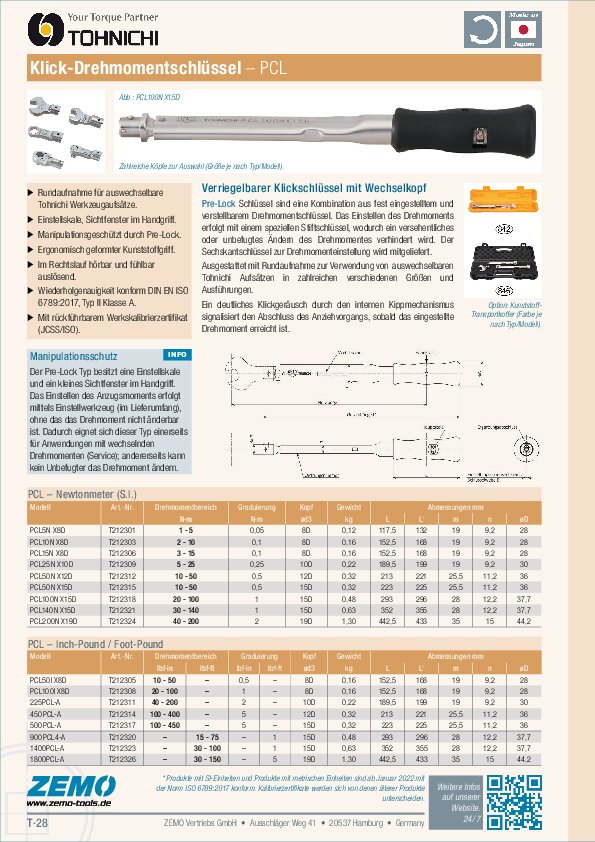

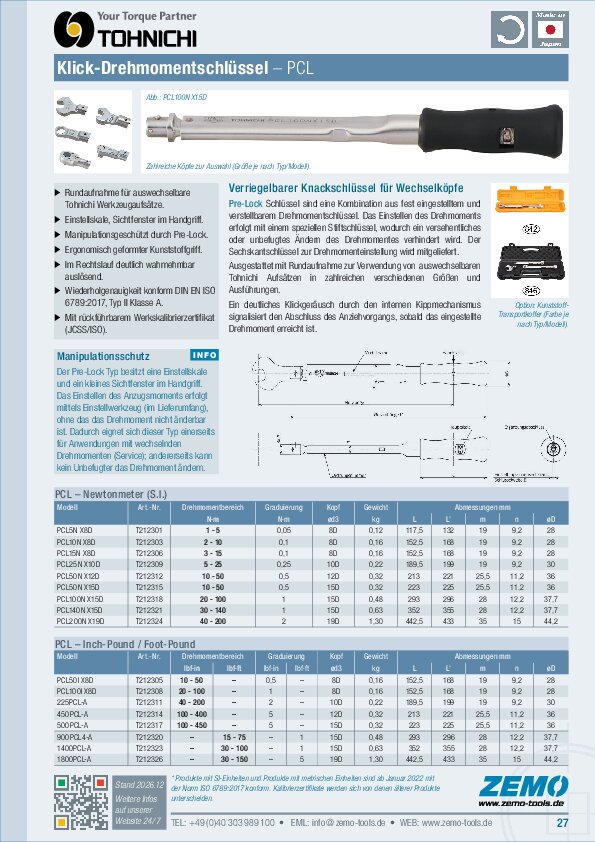

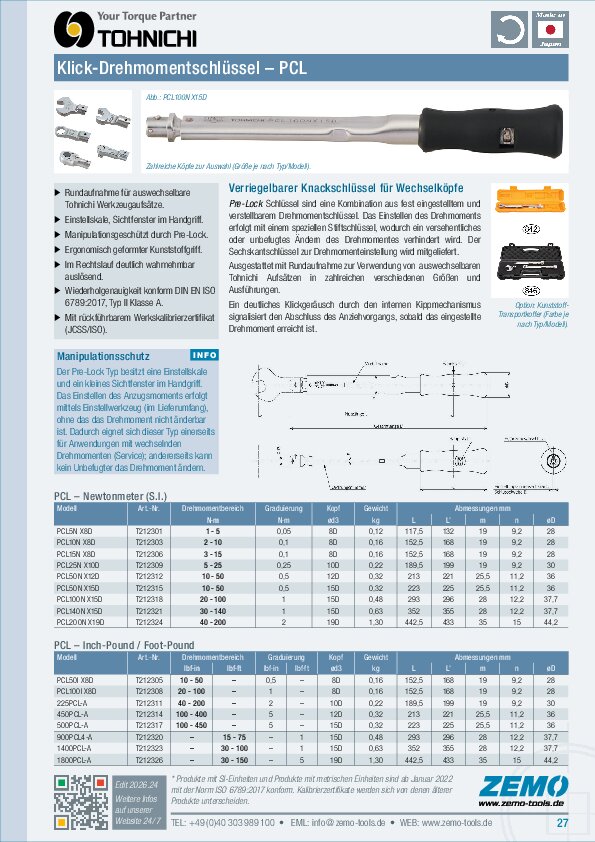

Verriegelbarer (Pre-Lock) Signal-Drehmomentschlüssel für auswechselbare Köpfe
Der Pre-Lock Drehmomentschlüssel ist eine Kombination aus fest eingestelltem und verstellbarem Schlüssel. Er ist zwar mit einer internen Drehmomentskale ausgestattet, doch zum Ändern des eingestellten Drehmoments ist ein separates Werkzeug erforderlich.
Im Gegensatz zu einem Drehmomentschlüssel mit äußerer Mikrometerskale ist das Drehmoment beim Pre-Lock Modell also ohne den Einstellschlüssel nicht änderbar. Somit kann ein versehentliches oder unbefugtes Ändern des eingestellten Drehmoments durch den/die Benutzer wirksam verhindert werden.
Der PCL verfügt über dieselben Merkmale wie PQL-Modelle, arbeitet jedoch mit auswechselbaren Köpfen. Dadurch geeignet zum Anziehen verschiedener Arten von Schrauben auf Fertigungsstraßen. Wenn das eingestellte Drehmoment erreicht ist, signalisiert ein deutlich vernehmbares 'Klicken' den Abschluss des Schraubvorgangs.
Merkmale
Lieferumfang
Optionen / Zubehör / Ersatz
Alternative Produkte
Service / Info
| Modell | Art.-Nr. | Drehmoment [N·m] | Graduierung | Kopf [ø] | Länge [mm] | Gewicht [kg] |
|---|---|---|---|---|---|---|
| PCL5NX8D | T212301 | 1 - 5 | 0.05 | 8D | 132 | 0.12 |
| PCL10NX8D | T212303 | 2 - 10 | 0.1 | 8D | 168 | 0.16 |
| PCL15NX8D | T212306 | 3 - 15 | 0.1 | 8D | 168 | 0.16 |
| PCL25NX10D | T212309 | 5 - 25 | 0.25 | 10D | 199 | 0.22 |
| PCL50NX12D | T212312 | 10 - 50 | 0.5 | 12D | 221 | 0.32 |
| PCL50NX15D | T212315 | 10 - 50 | 0.5 | 15D | 225 | 0.32 |
| PCL100NX15D | T212318 | 20 - 100 | 1 | 15D | 296 | 0.48 |
| PCL140NX15D | T212321 | 30 - 140 | 1 | 15D | 355 | 0.63 |
| PCL200NX19D | T212324 | 40 - 200 | 2 | 19D | 433 | 1.30 |
| Modell | Art.-Nr. | Drehmoment [kgf·cm] | Graduierung | Kopf [ø] | Länge [mm] | Gewicht [kg] |
|---|---|---|---|---|---|---|
| 50PCL | T212302 | 10 - 50 | 0.5 | 8D | 132 | 0.12 |
| 100PCL | T212304 | 20 - 100 | 1 | 8D | 168 | 0.16 |
| 150PCL | T212307 | 30 - 150 | 1 | 8D | 168 | 0.16 |
| 225PCL | T212310 | 50 - 250 | 2.5 | 10D | 199 | 0.22 |
| 450PCL | T212313 | 100 - 500 | 5 | 12D | 221 | 0.32 |
| 500PCL | T212316 | 100 - 500 | 5 | 15D | 225 | 0.32 |
| 900PCL | T212319 | 200 - 1000 | 10 | 15D | 296 | 0.48 |
| 1400PCL | T212322 | 300 - 1400 | 10 | 15D | 355 | 0.63 |
| 1800PCL | T212325 | 400 - 2000 | 20 | 19D | 433 | 1.30 |
| Modell | Art.-Nr. | Drehmoment [lbf·in] | Drehmoment [lbf·ft] | Graduierung | Kopf [ø] | Länge [mm] | Gewicht [kg] |
|---|---|---|---|---|---|---|---|
| PCL50I X8D | T212305 | 10 - 50 | – | 0.5 | 8D | 168 | 0.16 |
| PCL100I X8D | T212308 | 20 - 100 | – | 1 | 8D | 168 | 0.16 |
| 225PCL-A | T212311 | 40 - 200 | – | 2 | 10D | 199 | 0.22 |
| 450PCL-A | T212314 | 100 - 400 | – | 5 | 12D | 221 | 0.32 |
| 500PCL-A | T212317 | 100 - 450 | – | 5 | 15D | 225 | 0.32 |
| 900PCL4-A | T212320 | – | 15 - 75 | 1 | 15D | 296 | 0.48 |
| 1400PCL-A | T212323 | – | 30 - 100 | 1 | 15D | 355 | 0.63 |
| 1800PCL-A | T212326 | – | 30 - 150 | 5 | 19D | 433 | 1.3 |
Technische Daten gemäß Spezifikation des Herstellers. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Modell in der Regel ratsamer sein.
Produkte mit SI-Einheit und Produkte mit metrischen Einheiten sind ab Januar 2022 mit der Norm ISO 6789:2017 konform. Kalibrierzertifikate werden sich von denen älterer Produkte unterscheiden. Produkte mit imperialen Einheiten entsprechen nicht der Norm ISO 6789:2017.
Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
