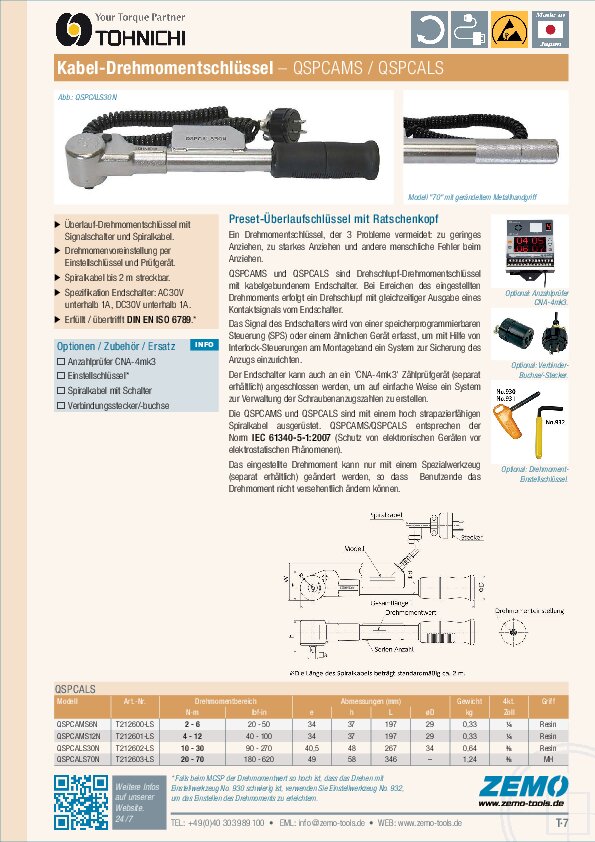

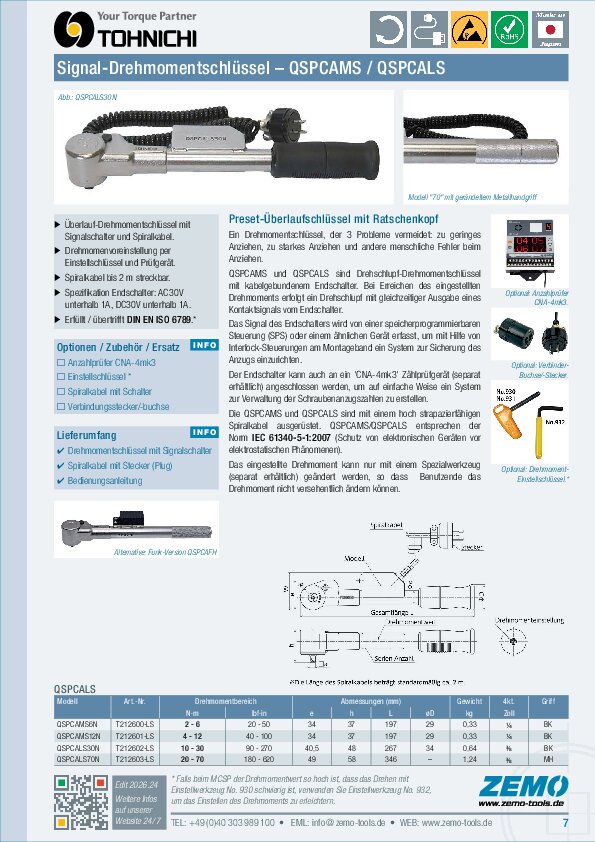

Tohnichi QSPCALS Drehmomentschlüssel

Fest einstellbarer (Preset) Überlauf-Drehmomentschlüssel mit Endschalter und Signalkabel

Tohnichi's QSPCALS ist ein Slip-Drehmomentschlüssel, der drei Probleme verhindert: zu loses Anziehen, zu festes Anziehen und andere menschliche Fehler beim Verschrauben. Der Drehmomentschlüssel ist ausgestattet mit Rutschkupplung, Endwertschalter und Signalkabel. Bei Erreichen des eingestellten Drehmoments erfolgt ein Drehschlupf mit gleichzeitiger Ausgabe eines Kontaktsignals vom Endschalter.

Das Signal des Endschalters kann von einer speicherprogrammierbaren Steuerung (SPS) oder einem ähnlichen Gerät erfasst werden, um mit Hilfe von Blockiersteuerungen an der Montagelinie ein System zur Kontrolle des Schraubprozesses einzurichten. Der Endschalter kann an ein CNA-4mk3 Zählprüfgerät (separat erhältlich) angeschlossen werden, um auf einfache Weise ein System zur Verwaltung der Anzugszahlen zu erstellen (Schraubenzählung).

Das gewünschte Drehmoment kann nur mit einem Spezialwerkzeug (separat erhältlich) eingestellt werden, sodass ein versehentliches oder unbefugtes Verstellen verhindert wird. Die QSPCAMS und QSPCALS sind mit einem hoch strapazierfähigen Spiralkabel ausgerüstet, dass bis zu einer Länge von ~2 Meter gestreckt werden kann.

Die Modelle der Serie QSPCAMS/QSPCALS entsprechen der Norm IEC 61340-5-1:2007 (Schutz elektronischer Bauteile vor elektrostatischer Entladung).

Features

• Wiederholgenauigkeit gemäß DIN EN ISO 6789 Typ II Klasse C
  ≤ 10 Nm ± 6%
  > 10 Nm ± 4%
• Drehmoment fest voreinstellbar (preset)
• Überlauf-Rutschkupplung
• Endschalter-Nennwerte: AC/DC 30V, unter 1 A
• Spiralkabel überträgt das Kontaktsignal

Lieferumfang

• Drehmomentschlüssel mit Endschalter, Spiralkabel und Stecker
• Original-Bedienungsanleitung (jap./eng.)
  PLUS: deutsche Übersetzung (i.V.)

Optionen / Zubehör / Ersatz

• Zählprüfer CNA-4mk3 (s. Downloads)
  - Zur Überwachung der Verschraubungsanzahl und zur Produktionssteuerung. In Verbindung mit Drehmomentschlüsseln vom Typ LS bildet der CNA4-mk3 ein Fehlerschutzsystem (error-proofing).
  - Es können bis zu vier LS-Drehmomentschlüssel angeschlossen werden, wobei jeder mit einer unterschiedlichen Anzahl von anzuziehenden Schrauben eingestellt werden kann. So können bis zu vier Bediener gleichzeitig Schraubvorgänge durchführen.
  - Die Schraubenanzahl kann für jeden Drehmomentschlüssel auf 0-99 Stück festgelegt werden und zählt nach Empfang eines Signals herunter.
  - Das OK/NG-Bewertungssignal kann über einen Relaisausgang an ein externes Gerät übertragen werden.

• Drehmomentvoreinstellung ab Werk auf Anfrage

• Einstellwerkzeug
  #931 für QSPCAMS6N...12N
  #930 für QSPCALS30N
  #932 für QSPCALS70N

• LS-Stecker #WF6215
• LS-Buchse #WA5219K
