Tohnichi RTDLS Drehmomentschraubendreher

Verstellbarer Drehmomentschrauber mit Endschalter und Signalkabel

Ideal für Montageprozesse mit Drehmomentüberwachung. Nach Erreichen des eingestellten Drehmoments übermittelt der Endschalter das Auslösesignal. Dieses kann z.B. mittels SPS abgenommen werden. Gleichzeitig wird die Rutschkupplung aktiviert, so dass ein Überdrehen unmöglich wird.

Typ RTDLS sind verstellbare Modelle mit Mikrometerskale. Das gewünschte Drehmoment lässt sich einfach und rasch einstellen. Ein Verriegelungsmechanismus verhindert unbeabsichtigtes Verstellen des Drehmoments beim Gebrauch.

Für die 500 cNm Modelle gibt es jeweils ein zusätzliches Hilfswerkzeug (separat erhältlich) für leichtere Kraftübertragung. Zum Zählen der Anziehvorgänge kann der LS-Schraubendreher z.B. an einen optionalen 'CNA-4mk3' angeschlossen werden.

Features

• Drehrutschkupplung verhindert Überziehen
• Wiederholgenauigkeit konform DIN EN ISO 6789 Typ II
• Spiralkabel bis 2 m streckbar
• Spezifikation Endschalter AC30V unterhalb 1A, DC30V unterhalb 1A
• 1/4“ Sechskantaufnahme für Bits nach DIN 3126 E 6,3 / ISO 1173

Lieferumfang

• Drehmomentschraubendreher mit Spiralkabel+Stecker
• Original-Bedienungsanleitung (jap./eng.)
  PLUS: deutsche Übersetzung (pdf) einfach @ anfordern
• bei 260CN und 500CN inkl. Einstell-Hakenschlüssel
• Rückführbares Werkskalibrierzertifikat (ISO, JCSS)

Optionen / Zubehör / Ersatz

• Steckbuchse # WA5219K passend zum Endschalter-Stecker.

• Für Modell 500CN gibt es einen zusätzlichen T-Griff (No. 1031) zur erleichterten Kraftübertragung.

• Zählprüfer CNA-4mk3 (s. Downloads)
  - Zur Überwachung der Verschraubungsanzahl und zur Produktionssteuerung. In Verbindung mit Drehmomentschlüsseln vom Typ LS bildet der CNA4-mk3 ein Fehlerschutzsystem (error-proofing).
  - Es können bis zu vier LS-Drehmomentschlüssel angeschlossen werden, wobei jeder mit einer unterschiedlichen Anzahl von anzuziehenden Schrauben eingestellt werden kann. So können bis zu vier Bediener gleichzeitig Schraubvorgänge durchführen.
  - Die Schraubenanzahl kann für jeden Drehmomentschlüssel auf 0-99 Stück festgelegt werden und zählt nach Empfang eines Signals herunter.
  - Das OK/NG-Bewertungssignal kann über einen Relaisausgang an ein externes Gerät übertragen werden.

Alternative Produkte

• Modell RTDFH = Auslösender Drehmomentschraubendreher mit Funk
• Modell STC2-G = Digitaler Drehmomentschraubendreher, optional mit Bluetooth

Service / Info

• FAQ: Wiederholgenauigkeit nach DIN EN ISO 6789
• FAQ: Kalibrierung von Drehmoment-Schraubwerkzeugen nach DIN EN ISO 6789

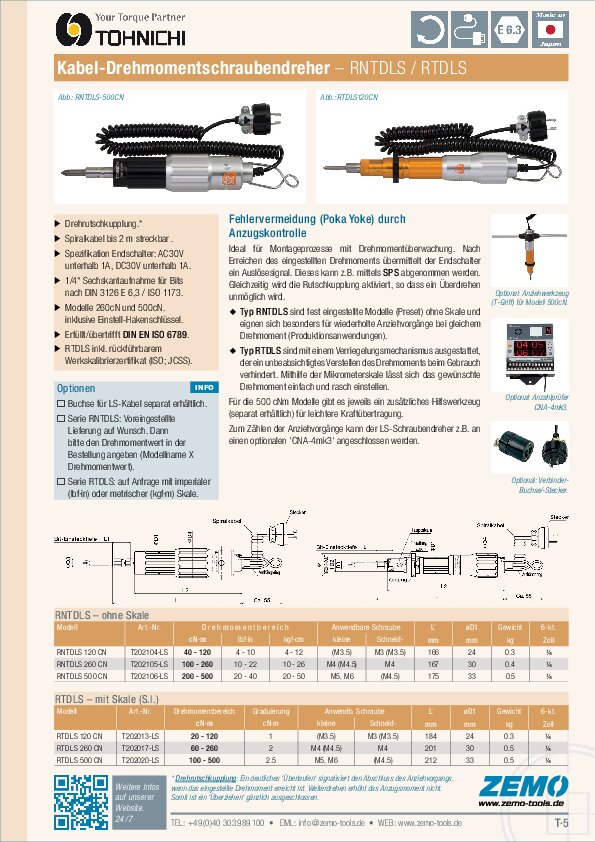

• PDF: Katalog mit weiteren Infos
• PDF: Bedienungsanleitung deutsch per E-Mail anfordern

Tohnichi Mfg. Co. Ltd, Kalibrierlabor für Drehmomentnormen ist ein autorisierter Kalibrierdienstleister von JCSS (Japan Calibration Service System), der den japanischen Messgesetzen unterliegt (Reg.-Nr. JCSS0281). Das von Tohnichi herausgegebene JCSS-Kalibrierzertifikat ist international anerkannt, basierend auf der gegenseitigen Anerkennungsvereinbarung (MRA) von ILAC (International Laboratory Accreditation Cooperation) und APLAC (Asia Pacific Laboratory Accreditation Cooperation) durch IAJapan.
