Tohnichi TiQL / TiLQL / TiEQL Drehmomentschlüssel

Kapazität 180 / 360 / 750 / 1400 Nm

Der weltweit erste Titandrehmomentschlüssel (Pre-Lock)

Etwa halb so schwer wie ein gewöhnlicher Drehmomentschlüssel. Ideal für Anwendungen, bei denen ein normaler Drehmomentschlüssel wegen seines Gewichts problematisch ist, z.B. für den Einsatz über Kopf zum Anziehen von Verbindungen mit hohen Drehmomenten.

Die Pre-Lock Ausführung ist eine Kombination aus fest eingestelltem und verstellbarem Schlüssel. Er ist zwar mit einer internen Drehmomentskale ausgestattet, doch zum Ändern des eingestellten Drehmoments ist ein separates Werkzeug erforderlich.

Im Gegensatz zu einem Drehmomentschlüssel mit äußerer Mikrometerskale ist das Drehmoment beim Pre-Lock Modell also ohne den Einstellschlüssel nicht änderbar. Somit kann ein versehentliches oder unbefugtes Ändern des eingestellten Drehmoments durch den/die Benutzer wirksam verhindert werden.

Die Ratsche des TiQL hat 24 Zähne und einen Arbeitswinkel von 15 Grad, was sich besonders für den Einsatz in engen Räumen eignet. Ein deutliches Klickgeräusch signalisiert den Abschluss des Festziehens, wenn das eingestellte Drehmoment erreicht ist.

Merkmale

Konform DIN EN ISO 6789:2017
Ratschenkopf mit 24 Zähnen und 15° Arbeitswinkel
Einstellskale, Sichtfenster im Handgriff
Manipulationsgeschützt (pre-lock)
Im Rechtslauf auslösend (Klicksignal)
Ergonomischer Kunststoff-Handgriff bei Modell 180N...360N, größere Modelle mit Metallgriff

Lieferumfang

Drehmomentschlüssel TiQL
Farbmarkierungsband (drei Farben) für Werkzeugkontrolle
Sechskantschlüssel (für TiQL180N, TiLQL180N, TiEQL360N), Einstellwerkzeug (für TiEQLE750N, TiEQLE1400N)
Werkskalibrierzertifikat (ISO/JCSS)
Original-Bedienungsanleitung (jap./eng.)
PLUS: deutsche Übersetzung (pdf) per e-Mail anfordern

Optionen / Zubehör / Ersatz

Transportkoffer
Schutzkappe für Ratschenkopf
Ratschen-Reparatursatz (RRK)

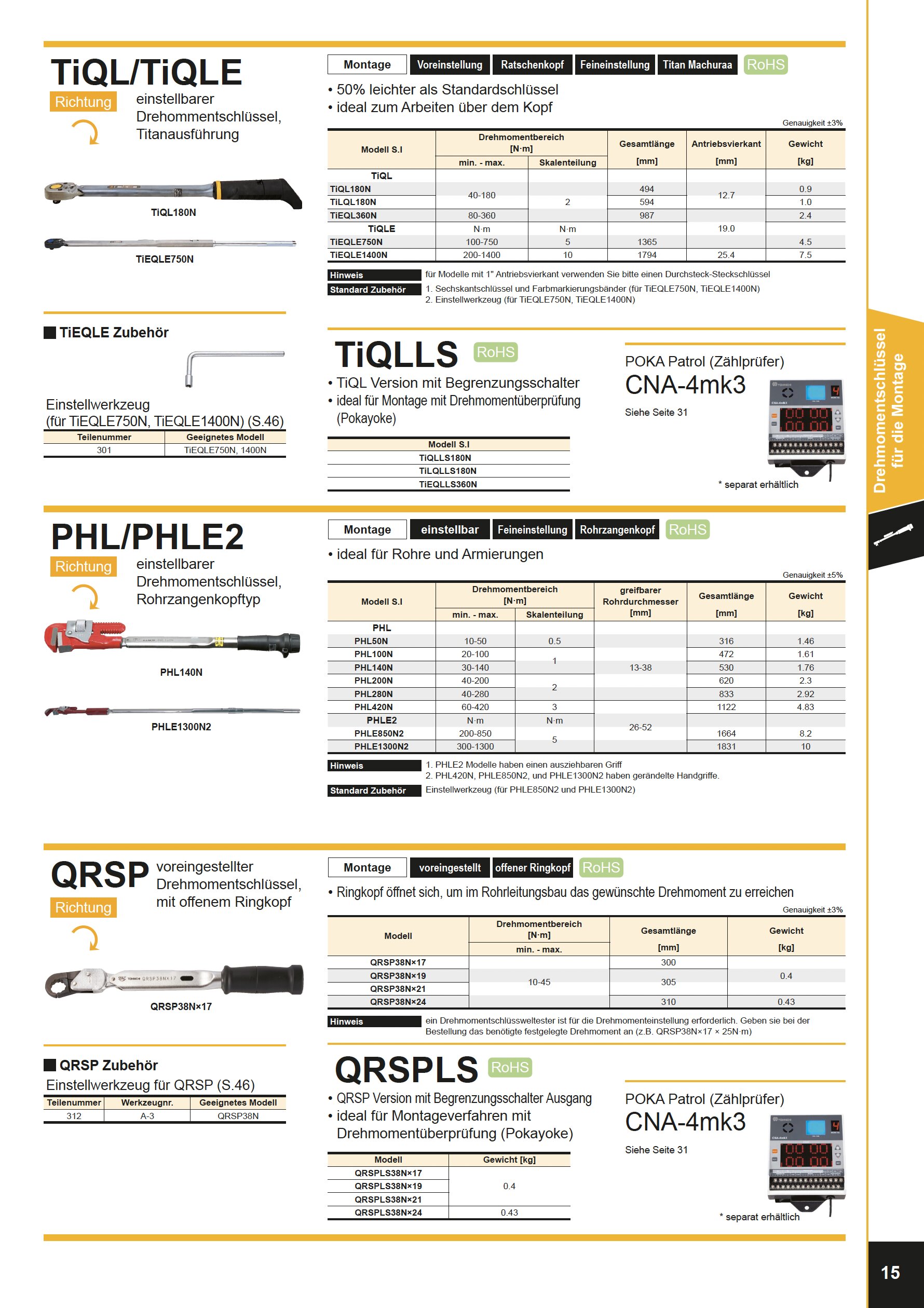

TiQL – SI-Modell

Modell	Art.-Nr.	Drehmoment [N·m]	Graduierung	4kt [Zoll]	Länge [mm]	Gewicht [kg]
TiQL180N	T212150	40 - 180	2	1/2	494	0.9
TiLQL180N	T212152	40 - 180	2	1/2	594	1.0
TiEQL360N	T212154	80 - 360	2	3/4	990	2.4
TiEQL750N	T212156	100 - 750	5	3/4	1365	4.5
TiEQLE1400N	T212158	200 - 1400	10	1	1794	7.5

TiQL – Metrisch

Modell	Art.-Nr.	Drehmoment [kgf·cm]	Drehmoment [kgf·m]	Graduierung	4kt [Zoll]	Länge [mm]	Gewicht [kg]
1800TiQL	T212151	400 - 1800	–	20	1/2	494	0.9
1800TiLQL	T212153	400 - 1800	–	20	1/2	594	1.0
3600TiEQL	T212155	–	8 - 36	0.2	3/4	990	2.4
7500TiEQL	T212157	–	10 - 75	0.5	3/4	1365	4.5
14000TiEQL	T212159	–	20 - 140	1	1	1794	7.5

In der Tabelle angegeben ist die vom Hersteller angegebene Spezifikation. Empfohlen ist der vorwiegende Einsatz im mittleren Leistungsbereich (ca. 1/3 bis 4/5 der Kapazität). Würde man regelmäßig nahe der Nennbelastbarkeit arbeiten, dürfte ein größeres Werkzeug in der Regel ratsamer sein.

Produkte mit SI-Einheit und Produkte mit metrischen Einheiten sind ab Januar 2022 mit der Norm ISO 6789:2017 konform. Kalibrierzertifikate werden sich von denen älterer Produkte unterscheiden.

Alle Angaben ohne Gewähr, technische Änderungen oder Irrtümer vorbehalten.
